Predisposizione retrocamera Ducato Van

In risposta al messaggio di Furg8 del 31/03/2021 alle 20:09:01

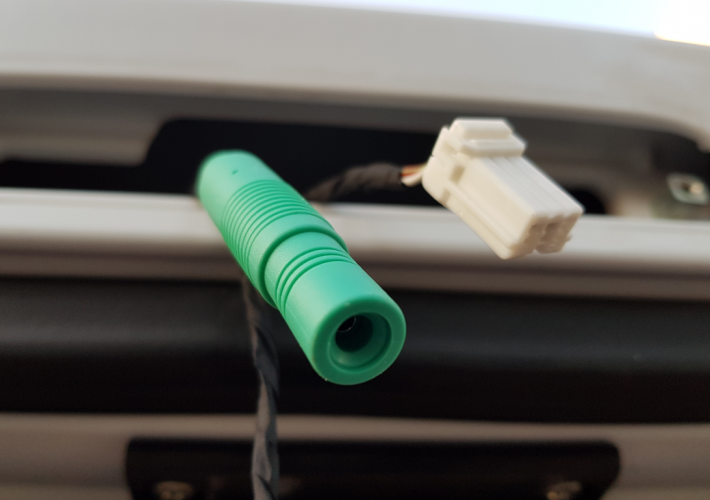

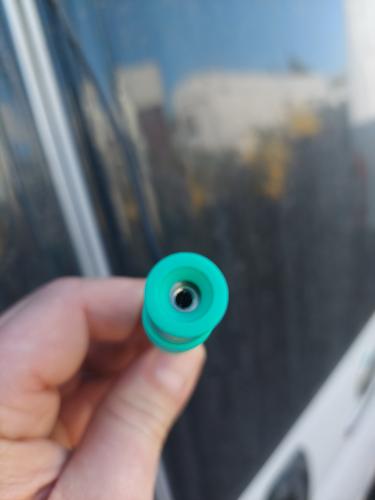

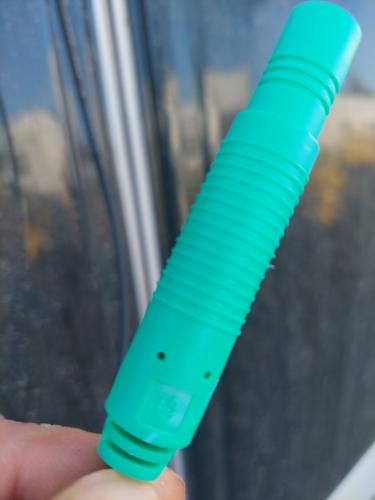

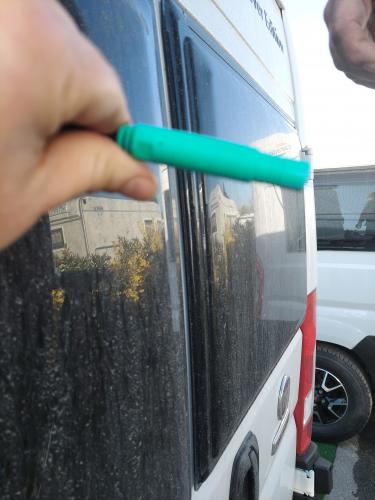

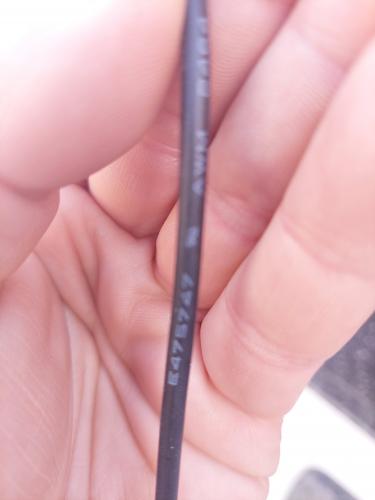

Ciao a tutti, nel mio van mi sono trovato il connettore che provo ad allegare al post, qualcuno conosce quale sia? Esiste un adattore?

Credo di conoscere praticamente tutti i connettori elettrici / elettronici per uso civile, ma questo non l'ho mai visto (ammesso che sia un connettore elettrico).
Se e' elettrico non capisco come possa essere usato.
Mi incuriosisce molto.
Dove lo hai trovato?
Marca e modello del van?

In risposta al messaggio di Furg8 del 31/03/2021 alle 20:09:01

Ciao a tutti, nel mio van mi sono trovato il connettore che provo ad allegare al post, qualcuno conosce quale sia? Esiste un adattore?

Anch'io nella mia predisposizione (Hymer Yellowstone 2018) ho trovato un connettore come il tuo, ma quando ho fatto installare la retrocamera, il tecnico mi ha telefonato per dirmi che lo aveva cambiato (o ne ha collegato uno compatibile con quello della retrocamera) perchè quello non andava bene.
Purtroppo non so nulla di più, ho solo la foto prima del lavoro e a lavoro finito

Se proprio ti occorre, posso smontare la retrocamera e vedere come è cablata, forse c'è ancora lui ed ha modificato quello lato retrocamera

In risposta al messaggio di nanonet del 02/04/2021 alle 16:14:04

Anch'io nella mia predisposizione (Hymer Yellowstone 2018) ho trovato un connettore come il tuo, ma quando ho fatto installare la retrocamera, il tecnico mi ha telefonato per dirmi che lo aveva cambiato (o ne ha collegato

uno compatibile con quello della retrocamera) perchè quello non andava bene. Purtroppo non so nulla di più, ho solo la foto prima del lavoro e a lavoro finito Se proprio ti occorre, posso smontare la retrocamera e vedere come è cablata, forse c'è ancora lui ed ha modificato quello lato retrocamera

...

Questo connettore mi ha veramente incuriosito.
Ho cercato in Rete, ma non trovo nulla.
Oltretutto non si capisce come funziona visto che, dalle immagini, non si vede alcun contatto elettrico.
Possibile che nessuno ne sappia di piu', in particolare i possessori di van Hymer?

A me sembra una presa mono jack da 3,5 per il segnale video, utilizzata al posto di una RCA, ma a che pro?

Se cosi fosse, dovresti avere l'altro capo in zona vicino/dietro l'autoradio.

Ciro

In risposta al messaggio di Szopen del 02/04/2021 alle 19:10:03

A me sembra una presa mono jack da 3,5 per il segnale video, utilizzata al posto di una RCA, ma a che pro? Se cosi fosse, dovresti avere l'altro capo in zona vicino/dietro l'autoradio. Ciro

Hai ragione
Ed ha anche senso: tre contatti (positivo, massa, segnale video) e connessione meccanicamente robusta.


In risposta al messaggio di Furg8 del 03/04/2021 alle 10:45:15

Credo anche io sia sia jack 3.5,ma fatto così non lo avevo mai visto neppure io. Il mio van e un Carado CV600 Clever Edition, gruppo Hymer, e mi sembra proprio quello di Nanonet... purtroppo in Van eancora dal concessionario

e stupidamente ho guardato solo nel terzo stop... neanche io ho trovato nulla se non una telecamera in Australia con quel connettore, ma a 356 dollari australiani (0,7€)... seppur in grado di bypassarlo volevo un adattatore per non tagliarlo essendo originale...

...

Ciao Furg8.
Mai tagliare i connettori originali
Mi rettifico.
Sembrebbe una presa cuffia da 6,3mm (quella grande) non 3,5mm.
Se e' cosi', l' adattatore che fa per te e' questo

https://www.amazon.it/lungo-ste...



In risposta al messaggio di Furg8 del 03/04/2021 alle 16:01:19

Ho qualche dubbio, a memoria i 6.3 sono solo 2 vie... se non erro

Assolutamente no.
Ci sono effettivamente quelle mono, utilizzate per i microfoni.
Altrimenti stereo, per cuffia, quindi a tre contatti, come puoi vedere bene dall' adattatore che ho linkato.
Incidentalmente, se sai saldare, puoi farti direttamente l' adattatore con un spesa veramente irrisoria.

In risposta al messaggio di salvatore del 03/04/2021 alle 14:25:27

Ciao Furg8. Mai tagliare i connettori originali Mi rettifico. Sembrebbe una presa cuffia da 6,3mm (quella grande) non 3,5mm. Se e' cosi', l' adattatore che fa per te e' questo sr_1_49?mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dchild=1&keywords=presa+6+3+rca&qid=1617452523&sr=8-49

Anche io mi trovo a combattere con lo stesso connettore, escludo che sia da 6.3mm perché il buco è molto piccolo, domani provo a vedere se entra un maschio da 3.5mm, se così non fosse non vedo alternativa a tagliare e saldare...

In risposta al messaggio di nanonet del 02/04/2021 alle 16:14:04

Anch'io nella mia predisposizione (Hymer Yellowstone 2018) ho trovato un connettore come il tuo, ma quando ho fatto installare la retrocamera, il tecnico mi ha telefonato per dirmi che lo aveva cambiato (o ne ha collegato

uno compatibile con quello della retrocamera) perchè quello non andava bene. Purtroppo non so nulla di più, ho solo la foto prima del lavoro e a lavoro finito Se proprio ti occorre, posso smontare la retrocamera e vedere come è cablata, forse c'è ancora lui ed ha modificato quello lato retrocamera

...

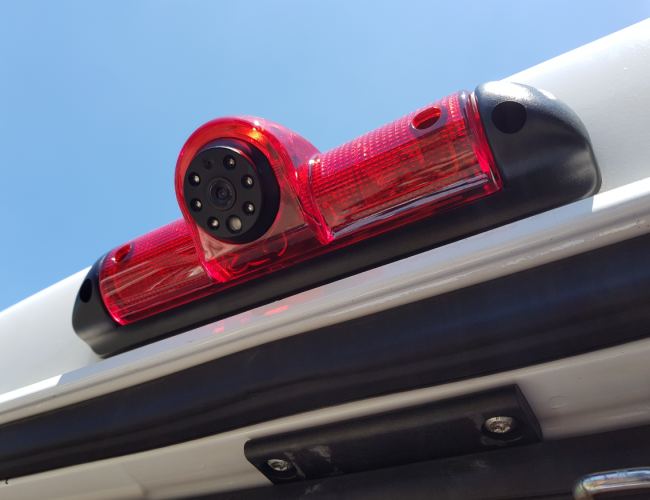

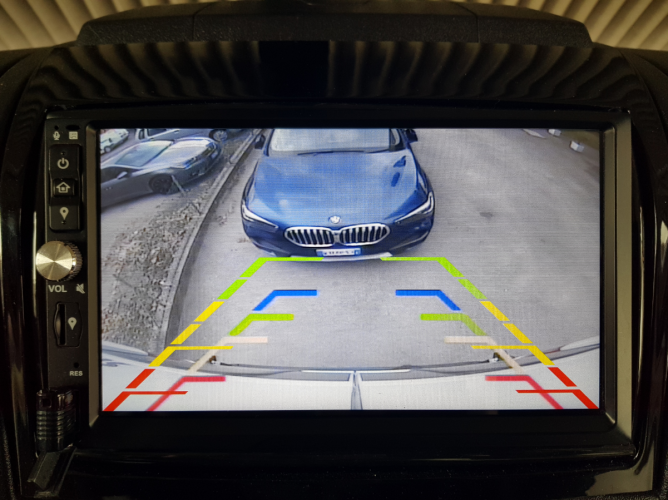

Non c'entra nulla con il connettore, ma sono curioso di sapere come sei riuscito a fissare quella retrocamera.
Io ho fatto un sacco di porcate per adattarla e alla fine non so neppure io come faccia a stare su e  si è pure deformata.
Temo che dovrò ricomprarla.

In risposta al messaggio di B747 del 03/04/2021 alle 20:41:11

Anche io mi trovo a combattere con lo stesso connettore, escludo che sia da 6.3mm perché il buco è molto piccolo, domani provo a vedere se entra un maschio da 3.5mm, se così non fosse non vedo alternativa a tagliare e saldare...

Mi farebbe proprio piacere sapere che tipo di connettore e'.
Tagliarlo per tagliarlo, prima aprilo.
Non capisco perche', pur esistendo centinaia di tipi di connettore, c'e' sempre qualcuno che se ne inventa uno nuovo

In risposta al messaggio di nanonet del 02/04/2021 alle 16:14:04

Anch'io nella mia predisposizione (Hymer Yellowstone 2018) ho trovato un connettore come il tuo, ma quando ho fatto installare la retrocamera, il tecnico mi ha telefonato per dirmi che lo aveva cambiato (o ne ha collegato

uno compatibile con quello della retrocamera) perchè quello non andava bene. Purtroppo non so nulla di più, ho solo la foto prima del lavoro e a lavoro finito Se proprio ti occorre, posso smontare la retrocamera e vedere come è cablata, forse c'è ancora lui ed ha modificato quello lato retrocamera

...

Ciao Davide.
Non capisco.
A cosa era collegato all'origine il connettore?
Non hai tenuto il vecchio terzo stop?

In risposta al messaggio di Furg8 del 04/04/2021 alle 09:25:53

Attento, della stessa retrocamera come design ce ne sono di 2 tipi. Una con viti integrate e una con solo i fori. Devi cercare quest'ultima che ha l'interasse di 22 cm esattamente come il ducato

Ho preso un modello con i fori ma ha le prolunghe che non consentono di avvitarsi sulle boccole filettate.Se le togli dovresti mettere dei rivetti filettati da 8 che non avevo.
Ho tagliato le prolunghe ma non riesco a fissare bene la plastica.


In risposta al messaggio di salvatore del 04/04/2021 alle 10:46:39

Mi farebbe proprio piacere sapere che tipo di connettore e'. Tagliarlo per tagliarlo, prima aprilo. Non capisco perche', pur esistendo centinaia di tipi di connettore, c'e' sempre qualcuno che se ne inventa uno nuovo

Dalle prove che ho fatto oggi posso concludere si tratti di un jack 2.5mm. Devo capire se tripolare o quadripolare, se la massa è in comune tra 12v e video (come immagino, ma lo verificherò) dovrebbe essere tripolare

ulteriore aggiornamento, ho preso un connettore da 2,5mm a 3 poli (stereo): calza perfettamente ma... trovo solo la massa ed il segnale video, non c'è il positivo (rispetto al connettore in cabina di guida). A questo punto potrebbe essere un 2,5mm a 4 poli anche se mi sfugge il senso (la massa è in comune)

In risposta al messaggio di salvatore del 04/04/2021 alle 10:50:50

Ciao Davide. Non capisco. A cosa era collegato all'origine il connettore? Non hai tenuto il vecchio terzo stop?

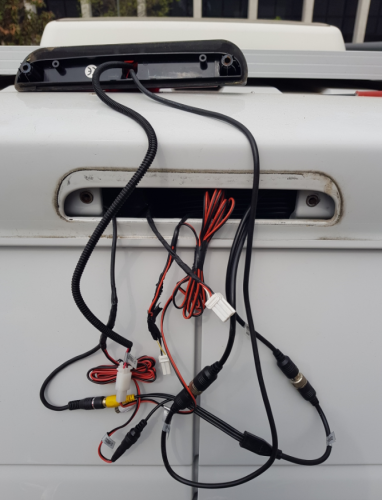

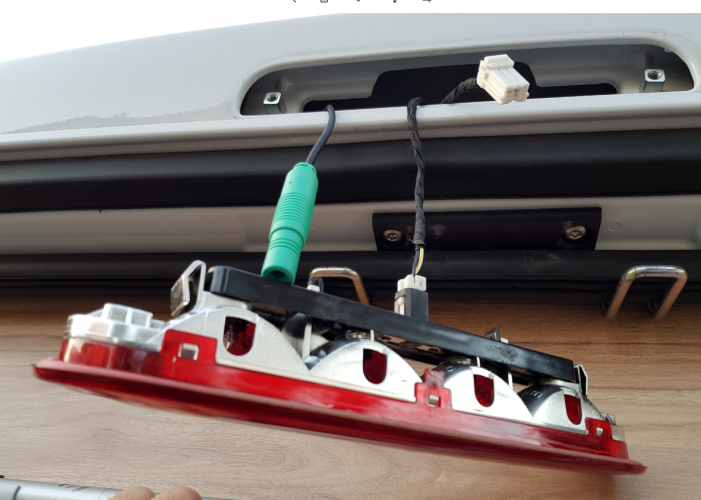

La prima foto che avevo postato poco sopra, mostra il terzo stop originale, aperto, è collegato al cavo Fiat, ed a fianco ci sono i due connettori della predisposizione Hymer, un altro connettore alimentazione (bianco) ed il "famoso" cavo verde, entrambi non collegati ovviamente

Mi rendo conto solo ora che ho risposto a Gianluca solo su FB, aggiorno la mia situazione anche qui.

Come dicevo, avevo chiesto la predisposizione Hymer, ed ho fatto installare la retrocamera ad un amico che ne sa un pò più di me su queste cose.

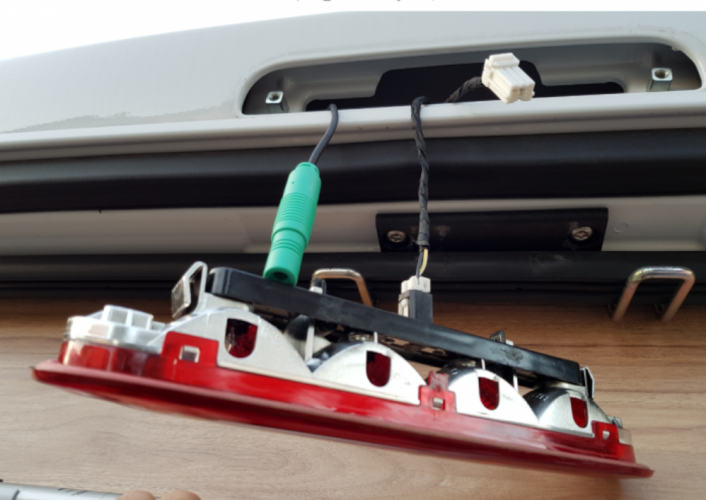

Ho smontato la retrocamera per vedere che fine ha fatto il connettore verde, e come potete vedere, è stato sostituito
Premetto che la "spaghettata" poteva essere evitata e che so perfettamente che in genere i connettori video non si dovrebbero "tagliare" e giuntare, ma il tutto funziona alla perfezione (con un ottima qualità video), per cui kissenefrega, tanto tutto sta nascosto dentro all'alloggiamento.
I due connettori sulla dx fanno capo ad un'unica matassa piazzata dentro all'alloggiamento (che non ho estratto altrimenti lo spettacolo era anche peggio).
Il connettore giallo è collegato al connettore che ha sostituito quello verde, il resto riguarda l'alimentazione (la videocamera si avvia con l'innesto della retro).
Ognuno tragga le proprie considerazioni, presumo esista un corrispondente del connettore verde, ma per la mia retrocamera ho risolto così
