PWM o MPPT? ...questo è il il dilemma! ;)

In risposta al messaggio di Emme48 del 05/02/2022 alle 15:10:49

Una funzione inutile crea solo confusione,   serie-parallelo  oppure  serie-nulla-parallelo   è immediato e facile da capire. Un solo pannello serve a risparmiare il Sole? Marco.

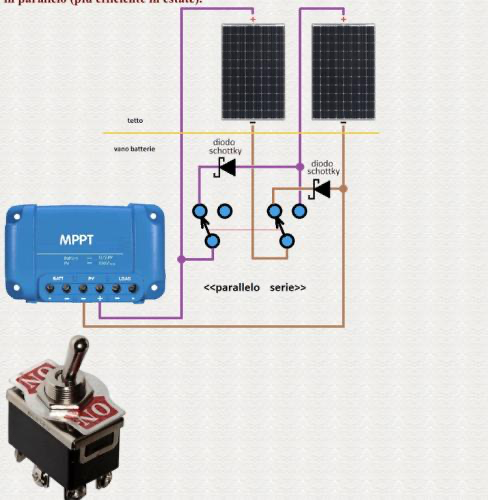

Una delucidazione in merito al tuo schema:



Volevo solo un chiarimento, nell' attuale posizione parallelo indicata dalle 2 frecce nere, sembra che il pannello di sinistra sia escluso, di fatto, il diodo posto tra i 2 cavi negativi li divide.

Non è che il diodo andrebbe spostato sul positivo del pannello a sinistra?

E' giusto per capire.

Ciro.



In risposta al messaggio di Szopen del 05/02/2022 alle 16:06:47

Una delucidazione in merito al tuo schema: Volevo solo un chiarimento, nell' attuale posizione parallelo indicata dalle 2 frecce nere, sembra che il pannello di sinistra sia escluso, di fatto, il diodo posto tra i 2 cavi negativi li divide. Non è che il diodo andrebbe spostato sul positivo del pannello a sinistra? E' giusto per capire. Ciro.

Regola generale: il comportamento elettrico di due o più componenti posti in serie tra loro, non cambia in base all'ordine di collegamento.

Marco.

In risposta al messaggio di Szopen del 05/02/2022 alle 16:06:47

Una delucidazione in merito al tuo schema: Volevo solo un chiarimento, nell' attuale posizione parallelo indicata dalle 2 frecce nere, sembra che il pannello di sinistra sia escluso, di fatto, il diodo posto tra i 2 cavi negativi li divide. Non è che il diodo andrebbe spostato sul positivo del pannello a sinistra? E' giusto per capire. Ciro.

La posizione dei diodi è corretta uno è sul positivo di un pannello ed uno sul negativo ognuno ha la cdt di un diodo nel parallelo.

In effetti con l'arrivo di questo camper dove montavo MPPT, anche influenzato da messaggi sulla necessità della connessione in serie, mi ero prefissato di fare il lavoretto col deviatore. Portati giù i 2+2 cavi (sempre cosa da fare se possibile), acquistato quel che serve ecc.. Poi avendo iniziato con il parallelo (già in uso con passati PWM per via delle ombre parziali) e vedendo che anche con illuminazione scarsa non c'erano problemi, ho lasciato perdere.
​​​​Magari in altri casi (altri pannelli e regolatore) risulta conveniente.

Grazie, ad entrambi, un'altra cosa, in caso di guasto o di un corto del pannello a destra nello schema, quello a sinistra è protetto lo stesso?

Ciro.

In risposta al messaggio di Szopen del 05/02/2022 alle 18:48:04

Grazie, ad entrambi, un'altra cosa, in caso di guasto o di un corto del pannello a destra nello schema, quello a sinistra è protetto lo stesso? Ciro.

Si .

In risposta al messaggio di Stefino del 05/02/2022 alle 19:03:49

Si .

E da cosa?

Voglio dire, cosa succede al pannello di sinistra se vengono in contatto tra loro il positivo ed il negativo?

Ciro.

In risposta al messaggio di Szopen del 05/02/2022 alle 19:18:02

E da cosa? Voglio dire, cosa succede al pannello di sinistra se vengono in contatto tra loro il positivo ed il negativo? Ciro.

Se il pannello di sinistra va in corto, quando sono in serie è come avere un solo pannello, quando sono in parallelo il diodo in basso a destra impedisce che la tensione inviata al regolatore vada a zero.

Marco.

In risposta al messaggio di Emme48 del 05/02/2022 alle 19:38:18

Se il pannello di sinistra va in corto, quando sono in serie è come avere un solo pannello, quando sono in parallelo il diodo in basso a destra impedisce che la tensione inviata al regolatore vada a zero. Marco.

Perfetto e grazie.

Ciro.

In risposta al messaggio di Szopen del 05/02/2022 alle 19:18:02

E da cosa? Voglio dire, cosa succede al pannello di sinistra se vengono in contatto tra loro il positivo ed il negativo? Ciro.

Ho visto che ti ha risposto Emme48 , in serie resta un solo pannello (quello di sx) in parallelo il diodo  disaccoppia.

In risposta al messaggio di Stefino del 05/02/2022 alle 20:34:56

Ho visto che ti ha risposto Emme48 , in serie resta un solo pannello (quello di sx) in parallelo il diodo  disaccoppia.

Mi riferivo al fatto che in parallelo, se va in corto il pannello di destra, andrà di conseguenza in corto anche quello di sinistra.

Ma va bene così.

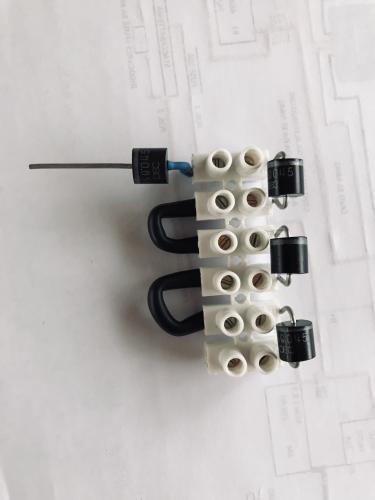

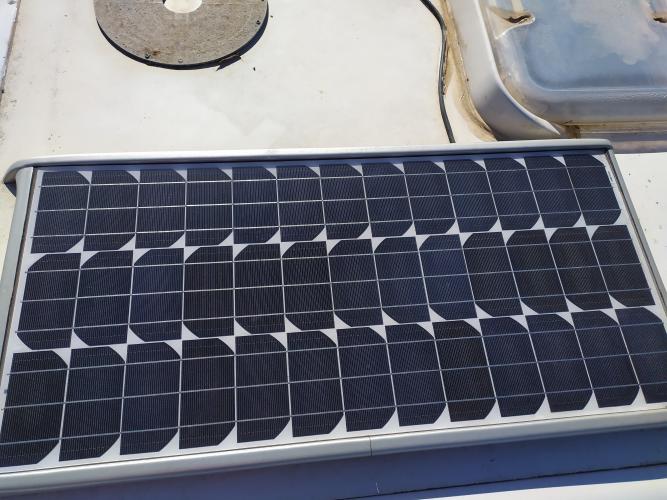

Ad ogni modo questo (ora è inscatolato la foto è vecchiotta), è quello che mette in serie i 3 pannelli che ho sul tetto.




Ai 3 diodi a destra (15SQ045) arrivano i cavi di ogni pannello, il dodo a sinistra l'ho tolto e sostituito con uno di voltaggio superiore non ricordo bene quale, comunque, appena posso vedo di postare qualche foto di tutto il "circuito creato".


Ciro.

In risposta al messaggio di Szopen del 05/02/2022 alle 20:51:32

Mi riferivo al fatto che in parallelo, se va in corto il pannello di destra, andrà di conseguenza in corto anche quello di sinistra. Ma va bene così. Ad ogni modo questo (ora è inscatolato la foto è vecchiotta), è

quello che mette in serie i 3 pannelli che ho sul tetto. Ai 3 diodi a destra (15SQ045) arrivano i cavi di ogni pannello, il dodo a sinistra l'ho tolto e sostituito con uno di voltaggio superiore non ricordo bene quale, comunque, appena posso vedo di postare qualche foto di tutto il circuito creato. Ciro.

...

Se va in corto il pannello di dx troverai il negativo sul anodo del diodo di sx per cui non succede nulla.
