Riprogettare caricabatterie nord elettronica laika

Ho un problema abbastanza grosso con un caricabatterie del Laika laserhome 620 praticamente  non funzionava più nulla, perché i contatti dei relè si erano cotti completamente e alla batteria servizi arrivavano oltre 16 volt... io ho il camper da un anno e lo avevo trappolato al volo per fare le vacanze lo scorso anno, non ho lo schema elettrico, vorrei mettere un caricabatterie più moderno e però riutilizzare tutti i vecchi relè rifacendo tutto ex novo...
potete darmi qualche consiglio?

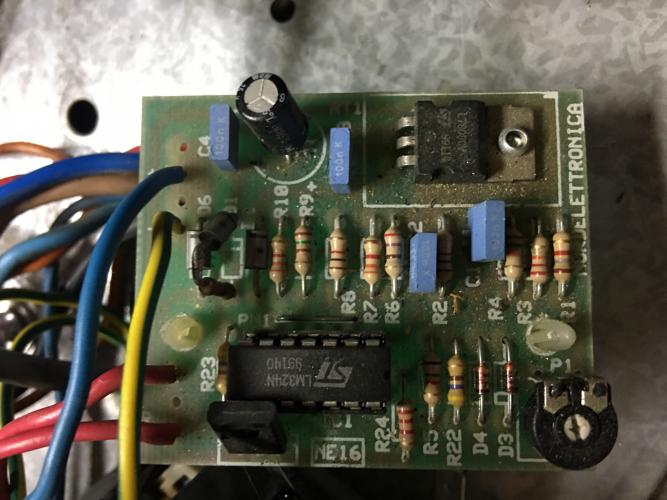

Oggetto misterioso, credo servisse a staccare il caricabatterie quando la batteria è carica

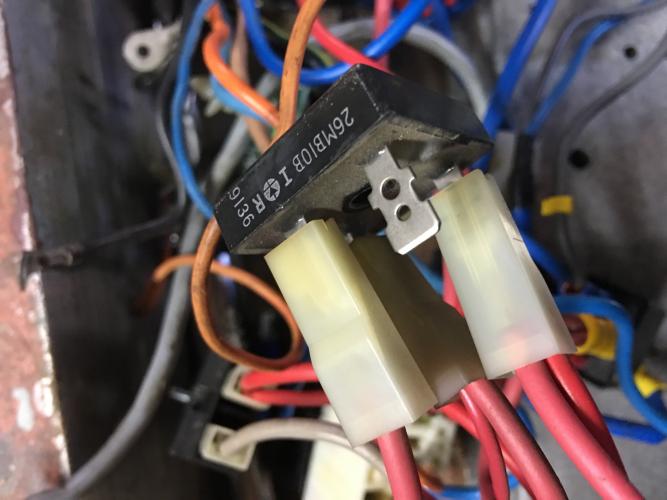

Avrei bisogno di sapere a cosa serve questo che sembra un ponte di diodi, ma non credo serva per raddrizzare una tensione alternata

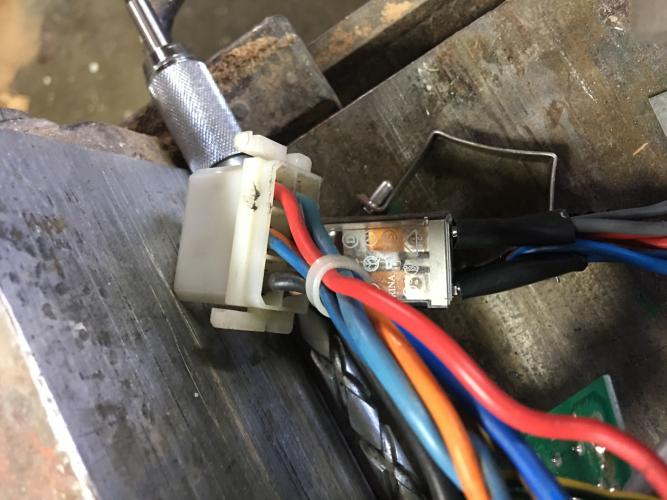

Inoltre per ricostruire l’impianto avrei bisogno di capire come ragiona e questi fili cosa comandano...
so che è difficile, ma ho visto che qui ci sono persone preparatissime..

In risposta al messaggio di tarlone del 22/07/2018 alle 18:49:00

Ho un problema abbastanza grosso con un caricabatterie del Laika laserhome 620 praticamente  non funzionava più nulla, perché i contatti dei relè si erano cotti completamente e alla batteria servizi arrivavano oltre 16

volt... io ho il camper da un anno e lo avevo trappolato al volo per fare le vacanze lo scorso anno, non ho lo schema elettrico, vorrei mettere un caricabatterie più moderno e però riutilizzare tutti i vecchi relè rifacendo tutto ex novo...  potete darmi qualche consiglio?

...

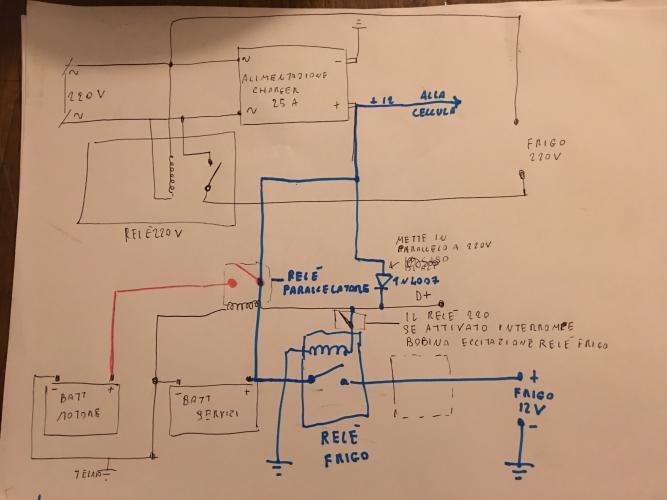

Ho semplificato tutto al minimo ( perdonatemi il disegno infantile e poco chiaro) secondo voi potrebbe funzionare?

Ho semplificato tutto al minimo ( perdonatemi il disegno infantile e poco chiaro) secondo voi potrebbe funzionare?

Per Rascal, magari a trovarlo lo schema originale... ho cercato tutto ieri senza risultati.
per Titan, vedo che di elettronica ci capisci più di me... allora il frigo deve avere la prelazione a 220 V quando connesso alla rete( a gas è in altra storia, si accende quando non si è in marcia e lontano dalla rete domestica) mentre a 12 volt deve andare solo quando il camper è acceso pena la morte fulminea della batteria servizi.
il diodo lo avevo messo per parallelare le batterie quando  connesso  alla rete , ( cosa che potre far fare al relè 220) ... non so se può funzionare

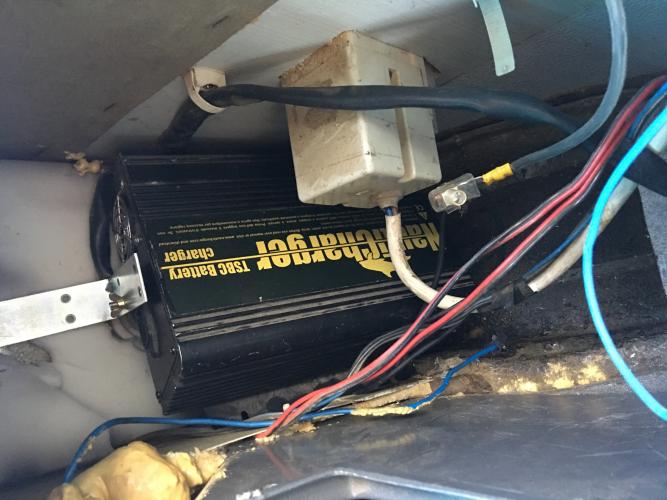

Ps  per Rascal , ho già preso un caricabatterie intelligente a tre fasi da 25 Amoer e  due relè da 80 Amper nuovi...  non voglio rimanere a piedi sul più bello

Ho buttato giù uno schema funzionante semplificato... nel week end proverò a realizzarlo( speriamo che me la ... cavo :-) )
nessuno sa gli abbinamenti del colore dei cavi Laika?
ad esempio blu linea batteria servizi
marrone 12 volt batteria motore
grigio d+
nero massa
rosso frigo?
azzuro ? 220v
arancione?
se qualcuno avesse uno schema o i colori dei fili..
mi farebbe un enorme piacere ..

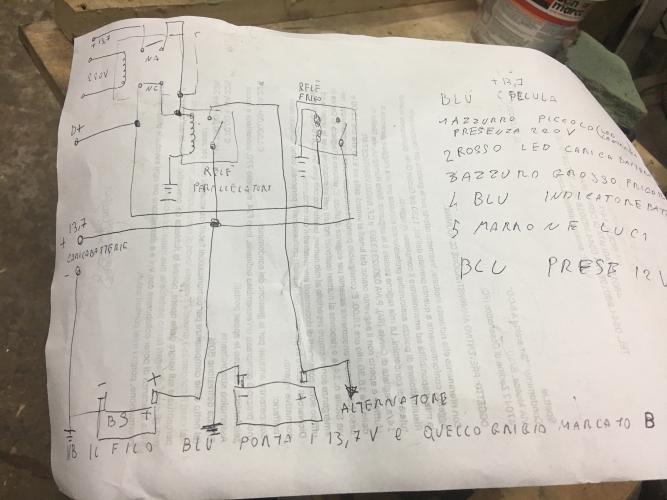

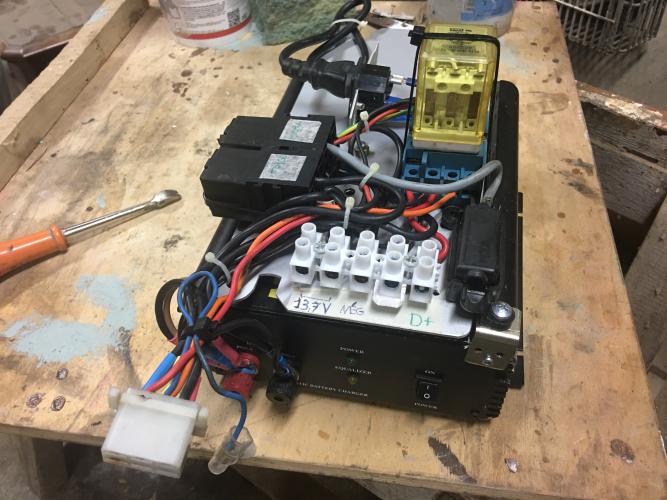

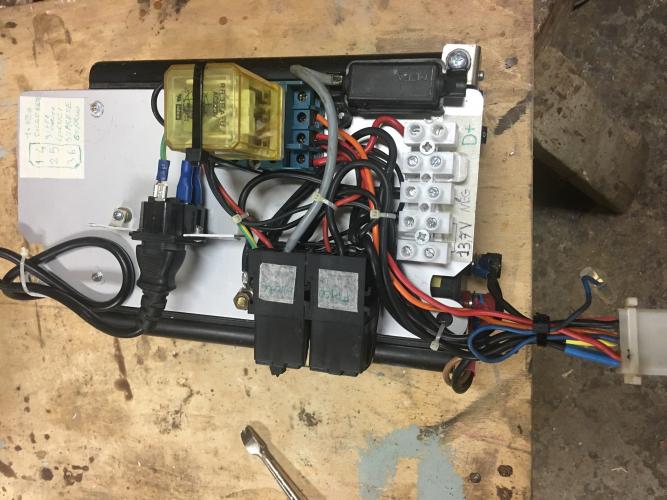

Allora... non ho un gran progetto, tantomeno un bel cablaggio, ma ho rifatto ex novo il caricabatterie e funziona tutto alla perfezione, compreso i led di presenza rete e quelli di batterie in carica...
ho ritrovato tutti i colori ed ho scoperto a cosa servivano...
lo schema non è granché , ma è universale e adattabile a qualsiasi camper...
ora con tutte le luci accese ( solo la metà a led), inverter che manda decoder satellitare e ventilatore  la tensione delle batterie rimane fissa a 13 volt, ma la colpa è del caricabatterie intelligente  che all aumentare della richiesta di corrente si autoregola abbassando la tensione... ma appena spento tutto il caricabatterie in mezz’ora porta le batterie a 13,7 ... spegne la ventolina e si mette in mantenimento... che fig...ta!! I relè anche eccitatati rimangono appena tiepidi , mentre prima scottavano da non tenerci mano...
