Schaud EBL 208S

Puoi usare qualsiasi regolatore.Questo ingresso è utile solo per poter fare il calcolo degli amper caricati o consumati con alcuni suoi pannelli di comando

ciao, ho la stessa centralina ma ti sconsiglio di fare passare i pannelli solari tramite centralina perchè avrai una perdita in termini di resa ,oggi giorno la maggior parte dei regolatori hanno un display proprio dove mostra tutti i dati necessari, poi considera che più connessioni fai passare da quella centralina e possibili problemi gli comporti ...anche non  passando con i pannelli in quella centralina sul display vedrai comunque sempre la tensione misurata sulla  bs in fase di carica ,,,

Ci sono centraline schaudt (non tutte) che mostrano sul pannello di controllo quel che entra ed esce in ampere dalla batteria. In queste centraline se colleghi il regolatore del pannello alla centralina vedi quel che entra dal pannello. Hanno pero' un massimo di ampere tipo 15A che possono entrare dal regolatore del pannello e niente di piu'.

io ho impostato sul display centralina sempre in sovraimpressione  il valore di tensione della bs e capisco subito buttandogli l'okkio se i pannelli caricano o no dal valore che mi segna poi ho inserito  anche gli allarmi di valore minimo e massimo  ,sempre dal  display in menù batterie vedo quanto esce e se voglio vedere quanto carica il fotovoltaico lo vedo dal display molto preciso e dettagliato  del regolatore mppt wrl 15 anche perchè non so quanto possa essere attendibile il display di quella centralina ,sulla mia batteria da 100a  a me  pare impreciso sugli ah usciti dalla bs  confrontati con il tempo passato e il valore di tensione della stessa bs mentre il valore della tensione misurato con tester sulla bs rimane corretto e alla fine della fiera  mi trovo meglio  regolarmi sul valore tensione come dato di riferimento.

In risposta al messaggio di scubidu del 12/03/2017 alle 13:31:57

vedo  che la centralina ha ingresso per il fotovoltaico  posso usare   qualsiasi regolatore in  entrata  per visualizzare   sull'amperometro   della cellula  quanto sta caricando , o serve  il suo?  qualchuno   ha lo schema  di collegamento   nel caso

---

Usando quell'ingresso, pui collegarci qualsiasi regolatore e se hai il pannello che ti dice gli Ah presenti in batteria, ti tiene conto anche degli Ah immessi dal pannello.
In tal caso con un regolatore qualsiasi usi solo due contatti, il superiore e l'inferiore e il centrale rimane vuoto.
Con questo collegamento il pannello carica solo la BS.

Se usi un regolatore Schaudt (ce ne è uno anche MMPT) ha un cablaggio con connettore con tre contatti e in tal caso ti carica sia BS che BM.

Invece se vuoi usare un regolatore qualsiasi, per fare caricare anche la BM dal pannello, devi installare un CSB2 CBE che lo colleghi ai tre morseti grossi sul lato posteriore della centralina, mettendo due fusibili sui positivi
Lo ho montato da poco:




____________________________________

Tommaso IZ4DJI

www.iz4dji.it

In risposta al messaggio di scubidu del 12/03/2017 alle 13:31:57

vedo  che la centralina ha ingresso per il fotovoltaico  posso usare   qualsiasi regolatore in  entrata  per visualizzare   sull'amperometro   della cellula  quanto sta caricando , o serve  il suo?  qualchuno   ha lo schema  di collegamento   nel caso

---

C'è posta per te....

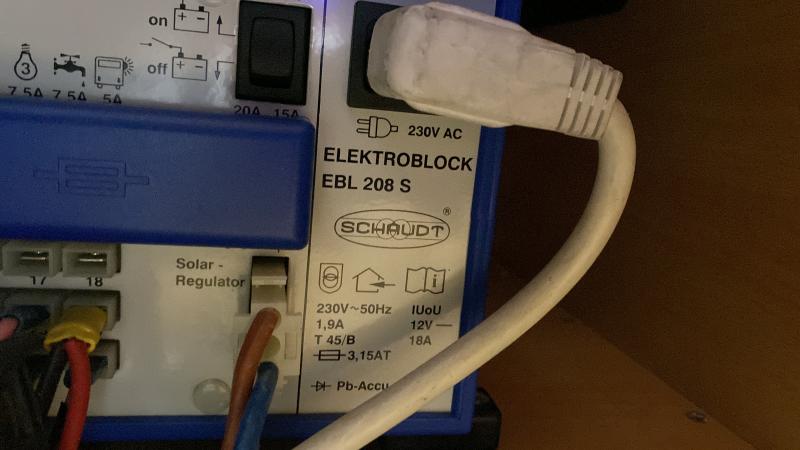

ciao a tutti, riprendo questa vecchia conversazione avendo cercato nel forum. ho anch io una EBL 208 S, sul morsetto “solar regulator” ho trovato collegati i fili che suppongo vengano dal regolatore di carica che peró non trovo fisicamente nel camper.. vorrei verificare che effettivamente il pannello riesca a carica e funzionare correttamente.. da quello che ho capito scollegando il connettore se misuro fra i 2 fili una tensione di 13-14V dovrebbe esserci il regolatore di mezzo mentre se misuro una tensione più alta tipo 20-30-40V (a seconda de numero di celle) dovrebbe essere la tensione a circuito aperto del pannello corretto? premetto che non so che taglia di pannello ho montato avendolo acquistato da poco.

una volta appurato quanto sopra converrebbe collegare il pannello direttamente ad un regolatore più performante tipo Victron che con l app riuscirei a vedere la ricarica e come lavora per poter sfruttare a pieno il pannello..la parte Battery va direttamente alla batteria? chiedo perche non vorrei che alla EBL tornasse qualche tensione che potrebbe falsare funzionamento o altro

grazie a tutti

In risposta al messaggio di dav8989 del 10/03/2026 alle 16:08:34

ciao a tutti, riprendo questa vecchia conversazione avendo cercato nel forum. ho anch io una EBL 208 S, sul morsetto “solar regulator” ho trovato collegati i fili che suppongo vengano dal regolatore di carica che peró

non trovo fisicamente nel camper.. vorrei verificare che effettivamente il pannello riesca a carica e funzionare correttamente.. da quello che ho capito scollegando il connettore se misuro fra i 2 fili una tensione di 13-14V dovrebbe esserci il regolatore di mezzo mentre se misuro una tensione più alta tipo 20-30-40V (a seconda de numero di celle) dovrebbe essere la tensione a circuito aperto del pannello corretto? premetto che non so che taglia di pannello ho montato avendolo acquistato da poco.  una volta appurato quanto sopra converrebbe collegare il pannello direttamente ad un regolatore più performante tipo Victron che con l app riuscirei a vedere la ricarica e come lavora per poter sfruttare a pieno il pannello..la parte Battery va direttamente alla batteria? chiedo perche non vorrei che alla EBL tornasse qualche tensione che potrebbe falsare funzionamento o altro grazie a tutti

...

IN 40 anni di camper ho sempre collegato il regolatore direttamente alla batteria servizi senza problemi, nell'ultimo mezzo avevo anch'io la Schaudt e ti confermo quanto scritto.
