Schema cablaggio interruttori a 3 pin

In risposta al messaggio di FrancescoCiri del 26/01/2026 alle 14:42:32

Buongiorno, non ho trovato discussioni al riguardo su come cablare più interruttori a 12v di quelli a tre pin. In base all'immagine che allego, sembra che posso collegare sia le luci led che altri apparati tutti sullo

stesso cavo negativo. Per me sarebbe una salvezza, perché ho una pulsantiera con 5 interruttori e far passare nello stesso corrugato 5 cavi del negativo oltre ai 5 del positivo sarebbe difficile. E' fattibile o lo schema è una stupidata? Grazie!!

...

Penso che tu ti riferisca a un interruttore con spia

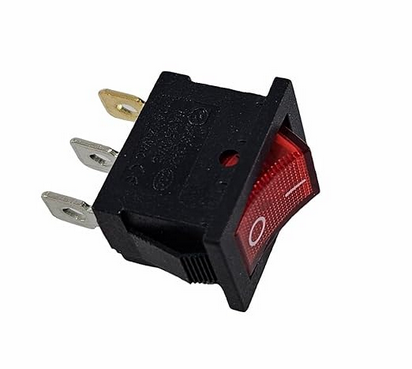

un faston è l ingresso +12v, un altro è l uscita +12v e il terzo è la massa -12v necessaria per fare funzionare la spia.



In risposta al messaggio di FrancescoCiri del 26/01/2026 alle 14:42:32

Buongiorno, non ho trovato discussioni al riguardo su come cablare più interruttori a 12v di quelli a tre pin. In base all'immagine che allego, sembra che posso collegare sia le luci led che altri apparati tutti sullo

stesso cavo negativo. Per me sarebbe una salvezza, perché ho una pulsantiera con 5 interruttori e far passare nello stesso corrugato 5 cavi del negativo oltre ai 5 del positivo sarebbe difficile. E' fattibile o lo schema è una stupidata? Grazie!!

...

Se i fili partono dallo stesso punto (elettricamente parlando) come sembra dal tuo schema, la risposta è si. Ma occhio alla sezione del filo che vai a usare, deve reggere il carico totale di tutto ciò che è collegato, anche considerando la sua lunghezza.
Andrea

In risposta al messaggio di FrancescoCiri del 26/01/2026 alle 16:57:27

Ciao, si è questo interruttore. Ne ho un pannello da 5 da cablare per pompa acqua, oblò con ventola, luci led ecc. Vorrei provare ad collegare con un unico cavo negativo tutti gli interruttori  e quel negativo lo faccio arrivare in fondo al van alla scatola fusibili. Questo è lo schema per singolo interruttore.

Se ho capito bene, puoi certamente portare un unico negativo a tutti i 5 interruttori, sul quel negativo passeranno solo pochi mA dei LED e quindi nessun problema.
Potrai anche portare al tuo quadretto un unico cavo (Power nello schema) che alimenta tutti gli interruttori, ma nel caso ci passa la corrente di tutti i 5 utilizzatori e quindi deve essere adeguato.
Ovviamente i 5 cavi in uscita (Load) dovranno essere ognuno da un interruttore al suo specifico utilizzatore.

In risposta al messaggio di FrancescoCiri del 26/01/2026 alle 14:42:32

Buongiorno, non ho trovato discussioni al riguardo su come cablare più interruttori a 12v di quelli a tre pin. In base all'immagine che allego, sembra che posso collegare sia le luci led che altri apparati tutti sullo

stesso cavo negativo. Per me sarebbe una salvezza, perché ho una pulsantiera con 5 interruttori e far passare nello stesso corrugato 5 cavi del negativo oltre ai 5 del positivo sarebbe difficile. E' fattibile o lo schema è una stupidata? Grazie!!

...

Ci puoi mettere anche il positivo, é l’uscita che andrà su altri apparati

In risposta al messaggio di FrancescoCiri del 27/01/2026 alle 08:42:25

Grazie per la dritta sul positivo, non ci avevo pensato!

Ovviamente vanno valutate le correnti in gioco e quindi la sezione dei cavi, se e quando potresti tenere accese più cose insieme.

Non è un interuttore che eccita un relè, ma uno che fa passare corrente se ho capito cosa vuoi fare.
