Smart Shunt CC energy meter e orion TR

In risposta al messaggio di mebitek del 17/03/2025 alle 12:10:30

Ciao a tutti, vorrei montare un secondo shunt come CC energy meter per monitorare il mio Orion TR e di conseguenza vedere i dati su venus os. Quale è la posizione di installazione corretta? tra l'alternatore e l'input dell'oirion o tra l'output dell'orion e lo shunt principale? grazie Claudio

Ciao Claudio, non capisco perchè vorresti montare un altro shunt; se hai il Raspberry con installato Venus OS ti basta questo


e colleghi tutti i dispositivi Victron che potrai monitorare da locale e da remoto

In risposta al messaggio di mebitek del 17/03/2025 alle 13:47:42

si lo ho ma ho l'orion tr smart 12-12 18, non quello XS. non ha porta ve.direct. quindi vedo solamente i carichi su dc loads. vorrei avere l'altro tile alternator come da demo. mi chiedevo quindi se utilizzando un secondo shunt come dc energy meter riscirei ad avere questa visualizzazione

Credo tu possa fare ciò, i suggerimenti di Karbon sono buoni ma costosi.

Innanzitutto serve uno Shunt che abbia almeno una porta rs485,, in genere quelli di dotati di display/comando remoto hanno questa porta, naturalmente serve installare o aver gia installato dbus-serialbattery.

Per connettere i dispositivi al Raspberry va benissimo un modulo FT4232 con 4 porte (l'ho pagato intorno ai 15 euro) i cavetti di collegamento ho utilizzato del cavo FTP cat.5 e i vari connettori JST per le varie misure occorrenti, il modulo FT4232 monta 4 porte femmine cui servono connettori maschi JST XH 2,54mm, i dispositivi Victron invece montano porte femmine e servono connettori maschi PH 2.0mm

Ciro.



In risposta al messaggio di mebitek del 17/03/2025 alle 21:11:20

il problema è che l'orion TR (non l'XS) non ha porta ve.direct ne nessun'altro tipo di porta. è completamente scollegato dal sistema. quindi per avere il monitoraggio su venus os dovrei collegarlo a uno shunt in modalità

CC energu meter - alternator o dc/dc converter e collegarlo tramite ve.direct a venus os.  la mia domanda è sul posizionamento dello shunt, in ingresso del tr o in uscita e se in questa configurazione vedrò sulla schermata principale di venus os una nuova tile con la produzione dell'orion

...

So bene che l'Orion TR non ha la VE Direct infatti ti ho detto che serve uno Shunt con porta RS485.

Positivo da alternatore  a IN da OUT a + BS

Negativo da Orion TR a Shunt a - BS

Dalla porta RS485 sullo Shunt vai all' FT4232 e da questi al raspberry.

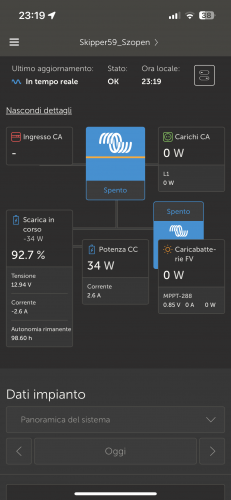

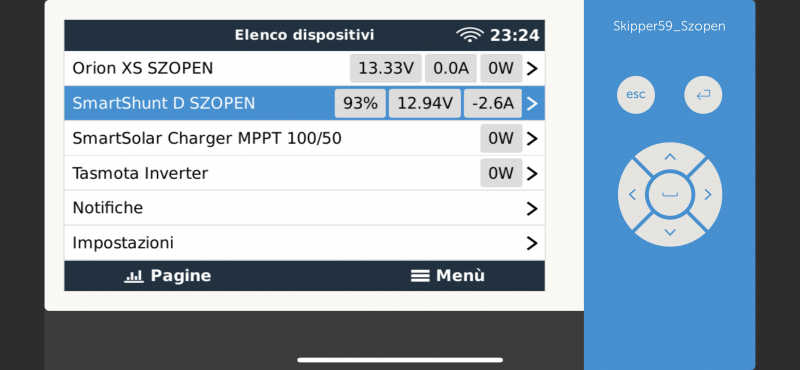

Ho collegato l'Orion XS, nella dashboard di Venus viene visualizzato solo in Potenza CC mostrando anche la relativa corrente, solo andando a visualizzare il dispositivo s vedono tutti gli altri parametri.

Ora e spento ma, piu o meno e così:



domani devo vedere e capire perché lo shunt mostra circa 4 decimi in meno rispetto agli altri dispositivi.




Ciro.
