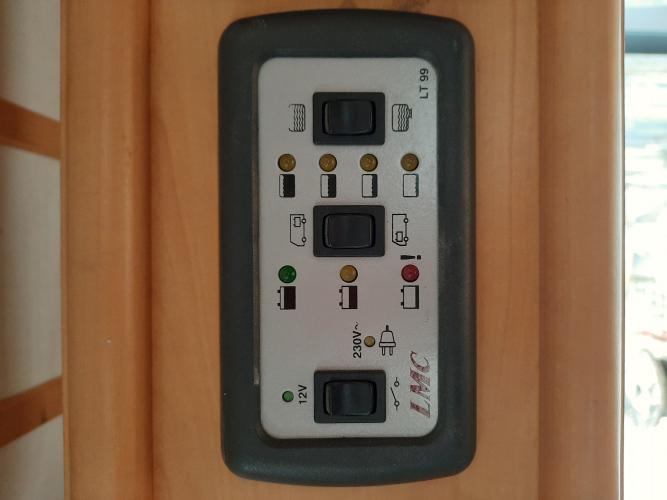

Aiuto per comandi su pannello controllo LMC

da sinistra, anche se la foto è postata male, in verticale

1. switch fra tensione di rete e batteria servizio
2. indicatore livello batterie
3. switch fra batteria motore in basso e batteria servizio in alto
4. indicatore livello dei serbatoi
5. switch fra serbatoio acque grigie in basso e acque pulite in alto

Di solito vicino alla BS vi è pure uno staccabatteria, che scollega la cellula.

In risposta al messaggio di PDR del 13/12/2021 alle 09:02:51

da sinistra, anche se la foto è postata male, in verticale 1. switch fra tensione di rete e batteria servizio 2. indicatore livello batterie 3. switch fra batteria motore in basso e batteria servizio in alto 4. indicatore livello dei serbatoi 5. switch fra serbatoio acque grigie in basso e acque pulite in alto

secondo me il n.1 è proprio quello che attiva l'impianto elettrico (centralina) e potrebbe essere un pulsante (non un interruttore). Se è un pulsante alla sua pressione deve sentirsi un click del relè nella centralina ed attivarsi il led verde subito sopra.

Mai visto uno switch che selezioni impianto a 12V/220V, bensì quando si allaccia la 220V si illumina il led giallo ad indicare che il caricabatterie è in funzione (e che la corrente di rete è presente nelle eventuali prese)

In risposta al messaggio di B747 del 13/12/2021 alle 12:44:31

secondo me il n.1 è proprio quello che attiva l'impianto elettrico (centralina) e potrebbe essere un pulsante (non un interruttore). Se è un pulsante alla sua pressione deve sentirsi un click del relè nella centralina

ed attivarsi il led verde subito sopra. Mai visto uno switch che selezioni impianto a 12V/220V, bensì quando si allaccia la 220V si illumina il led giallo ad indicare che il caricabatterie è in funzione (e che la corrente di rete è presente nelle eventuali prese)

...

si vede che sono diversamente giovane; nella Roller di mio cognato, anno 91 o giù di lì, c'era proprio un tasto per alimentare la caravan dalla rete o dalla batteria, che poi era quella dell'auto trainante

Mai visto ma il simbolo sotto al primo interruttore (?) indica il contatto aperto, non dovrebbe più passare corrente dalla centralina.

In risposta al messaggio di PDR del 13/12/2021 alle 15:28:07

si vede che sono diversamente giovane; nella Roller di mio cognato, anno 91 o giù di lì, c'era proprio un tasto per alimentare la caravan dalla rete o dalla batteria, che poi era quella dell'auto trainante

aspetta, su una caravan lo posso capire, ma qui si tratta di un camper...
