Aiuto per schema elettrico comando gradino

In risposta al messaggio di nordkap del 04/05/2018 alle 22:46:59

Un mio amico ha un gradino del suo CI a cui è definitivamente andata la centralina di comando. Pensavamo di sostituirla con due relè di tipo automobilistico ma abbiamo dubbi sui collegamenti. Il motore ha solo due fili mentre il pulsante tre poli con il centrale comune, Aspetto suggerimenti sullo schema dai più esperti. Ciao

Senza vedere cosa hai per le mani ti direi che potrebbe andare bene una cosa del genere:




Il deviatore dovrebbe avere 3 posizioni a zero centrale, dovrai poi aggiungere allo schema i finecorsa.
Se non è chiaro lo schema chiedi pure.


devi vedere se il motore gira solo in un senso , dubito , presumo vada nei due sensi , per cui devi invertire le polarità , lo schema che ti hanno proposto non seve a nulla , ci sono due relè che fanno lo stesso lavoro

rettifico , lo schema in alto le inverte , ieri sera non ho visto bene , comunque ti converrebbe cercare un interruttore rotativo destra/sinistra che inverta le polarità

In risposta al messaggio di nordkap del 08/05/2018 alle 08:33:04

Noi abbiamo relè di questo tipo. Possono andare? Ciao

ti servono due rele a 2 contatti, o per usare quel rele ne servono 4 accoppiati a 2 a 2, molto piu semlice procurarti un deviatore bipolare come questo:

mi scuso non aveva preso la foto.


In risposta al messaggio di nordkap del 08/05/2018 alle 15:30:05

Non vedo il link? Ciao

1. nei due poli centrali colleghi i due fili del motore
2. ai poli laterali colleghi + e - 12 v da un lato
3. dal lato opposto sempre 12 v ma inverti + e - tra destra e sinistra

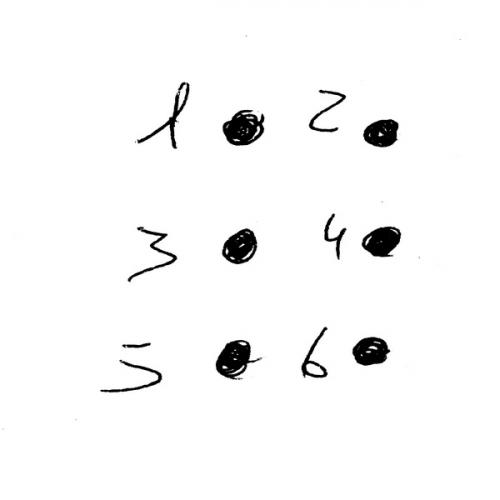

1. + 12 volt
2. - 12 volt
3. motore
4. motore
5. -12 volt
6. +12 volt

Bisogna unire 1 con 6 e 2 con 5.
si porta alimentazione in centro (3e4) piu e meno a piacere.il motore va collegato su 1 e 2 oppure su 5 e 6 a piacere .il doppio deviatore deve essere a zero centrale.


Peccato che io sia una pippa con l'elettronica. Ho lo stesso problema: il gradino del mio CI autoroller 4 del 1997. Il motorino elettrico funziona. E' l'elettronica di controllo che è andata Kaput... Volevo fare, meglio trovare, qualcosa di simile, un circuito appunto con fine corsa in e out e sensore 12v che il mio già ora come accendo il quadro ritira la pedana... Ovviamente per cambiare tutto mi hanno 'sparato' (ma neanche tanto più o meno a comprare un prodotto fatto quello è il prezzo) 400 euro...

Suggerimenti?

In risposta al messaggio di obionekenoby del 27/05/2020 alle 14:27:38

Peccato che io sia una pippa con l'elettronica. Ho lo stesso problema: il gradino del mio CI autoroller 4 del 1997. Il motorino elettrico funziona. E' l'elettronica di controllo che è andata Kaput... Volevo fare, meglio

trovare, qualcosa di simile, un circuito appunto con fine corsa in e out e sensore 12v che il mio già ora come accendo il quadro ritira la pedana... Ovviamente per cambiare tutto mi hanno 'sparato' (ma neanche tanto più o meno a comprare un prodotto fatto quello è il prezzo) 400 euro... Suggerimenti?

...

Eliminare del tutto la centralina del gradino.
Il pulsante per aprire e chiudere, se quello presente non è un deviatore bipolare, lo devi sostituire con quello adatto e che entri nel tipo di pulsantiera che già possiedi.
Poi questo è il semplice schema (resta inteso che per aprire il gradino dovrai premere il pulsante fino a quando non arriva a fine corsa, lo stesso per chiuderlo).
Costo del lavoro se fai da te, circa 20/25 euro per l'acquisto del deviatore bipolare, un po' di filo elettrico di almeno 2,5 mm2 o 4mm2 e un'oretta di lavoro





Se ne è già parlato magari ti torna utile

https://forum.camperonline.it/t...

avendo dimestichezza con l'elettrotecnica,non serve nemmeno l'elettronica,si può ricreare il funzionamento della centralina originale,in modo da non dover restare con la mano sul pulsante per il tempo di apertura e chiusura.Servono solo 2 fine corsa per apri e chiudi e due temporizzatori per impostare il tempo di  intervento del motorino.

In risposta al messaggio di 011055 del 27/05/2020 alle 18:00:24

avendo dimestichezza con l'elettrotecnica,non serve nemmeno l'elettronica,si può ricreare il funzionamento della centralina originale,in modo da non dover restare con la mano sul pulsante per il tempo di apertura e chiusura.Servono solo 2 fine corsa per apri e chiudi e due temporizzatori per impostare il tempo di  intervento del motorino.

Per chi sa mettere insieme tutto, quindi fine corsa e temporizzatori, non è complicato ricreare il funzionamento della centralina del gradino, ma per chi non è molto "ferrato" in materia, farlo solo con un pulsante e tenerlo premuto 3/4 secondi invece di un semplice click, significa già fare molto e sono da apprezzare coloro che si cimentano in queste semplici operazioni, che, ripeto, non sono proprio semplici per coloro che non lo sanno fare.

Bisogna anche vedere se il gradino ha i fine corsa o sia possibile metterli.
Nel caso no ci sia possibilità di avere un i fine corsa diventa un problema perche il circuito elettronico deve anche avere un controllo sull'assorbimento dato che quei motori quando vanno a fondo corsa ed entrano in sforzo generano praticamente un corto e l'assorbimento va alle stelle.
io ne ho montato uno della Project2000 che aveva proprio quel problema e ha dovuto perfino modificare la centralina elettronica.

In risposta al messaggio di francochico del 27/05/2020 alle 17:46:33

Se ne è già parlato magari ti torna utile

Ciao! Parto da te ma ringrazio tutti per aver aperto il post e provato a dare una soluzione. Con calma leggo tutto.

Ora vado a vedermi la discussione che mi hai indicato e studio qualcosa.

Avevo pensato pure io al gradino di project2000 ma le descrizioni non sono chiarissime. il mio vecchietto di 23 anni aveva praticamente tutto automatico:

- finecorsa in apertura;
- finecorsa in chiusura
- rientro automatico appena sentiva il quadro motore attivo.

Sono comodità di cui non fai a meno. Il problema è che appunto sono un po' una pippa con l'elettronica. Avevo provato tramite la concessionaria da cui vado per farmi fare questi lavori, ma anche loro non hanno più il tecnico in grado di fare questi lavori.

Grazie a tutti!

Cerco schema collegamento centralina CI del 1995, altrimenti sono propenso a montare un semplice pulsante alzacristalli (non ad impulsi)


In risposta al messaggio di francochico del 27/05/2020 alle 17:46:33

Se ne è già parlato magari ti torna utile

Molto chiaro
grazie
