Boiler Ati Jolly

Ciao a tutti e grazie in anticipo a chi vorrà darmi consigli.
dopo aver ripristinato frigo trivalente e stufa 3002 seguendo i vostri preziosi consigli ora vorrei tentare di riesumare il boiler.
Il camper è un transit safariways 2.5 del 92, il problema sta nel fatto che i fili sono stati strappati accidentalmente.
Ora vorrei capire come vanno riattaccati perchè a detta del vecchio proprietario è stato usato poco o niente visto che andava esclusivamente nei campeggi.

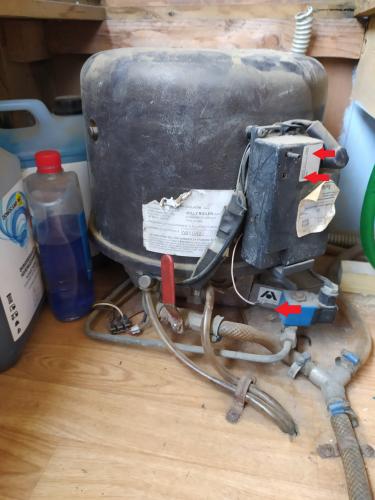

Allego foto perchè sono confuso, ci sono tre cavi 2 neri e uno dorato che credo sia una termocoppia da varie foto in internet ho riscontri discordanti su alcuni il dorato è collegato in altto dove ho messo le frecce in altre giù, poi l'altro nero strappato parte dall'elettrovalvola e credo vada al bruciatore.
L'unica certezza è il cavo dorato collegato a destra alla camera di combustione, l'unico filo che si è degnato di lasciare integro!
Lo so che è vecchio e non vale la pena sistemarlo, che col gas non si scherza ma sinceramente prima di buttarlo via vorrei tentare, feci la stessa cosa con la stufa ripeto e ora funziona benissimo. Devo solo capire dove riattaccare sti benedetti fili e se basta risaldarli o se (termocoppia) vadano sostituiti
accendendo il boiler dal pannello comandi inizia a fare il classico tac tac di sccensione e vedo scoccare scintille dal morsetto (tranciato) inferiore.
Ho anche tentato di farlo vedere in due centri camper ma quando vedono un camper vecchio storcono il naso e dicono che non vale la pena, tante grazie facile mettere mano su un camper nuovo. A me sta benissimo questo perchè l'estate scorsa ci ha accompagnati in tutta italia senza il minimo problema, ma essendo trentenne (lui aimè) prima di spendere cifre importanti vorrei tentare il ripristino.
Ovviamente se avete qualche esperto da suggerirmi ben venga, vivo a Chioggia
Grazie


In risposta al messaggio di Dbdcm 5 del 31/03/2023 alle 10:48:44

Qui c'è uno schema elettrico, vedi se ti può aiutare

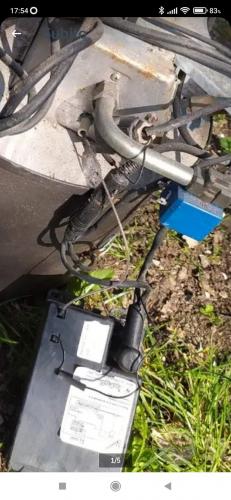

Ti ringrazio per la risposta, avevo già quel manuale che sinceramente non è il massimo della chiarezza almeno per quanto riguarda lo spaccato, indica i cavi ma non di che tipo da varie foto tipo questa che allego vedo che la termocoppia va al polo superiore proverò
grazie

Grazie Rascal, purtroppo non conosco nessuno che possa procurarmi il sondino. Sono quasi rassegnato alla sostituzione, posso chiederti per cosa hai optato?

In risposta al messaggio di Aurelio Bis del 10/04/2023 alle 21:38:42

Non sono esperto per nulla, ma semplicemente ho quel boiler ben funzionante sul camper: se questo può aiutarti fammelo sapere. Anch'io ho camper di 32 anni e anch'io sono intervenuto in fai da te sia sul boiler (ma molti anni fa) sia sulla truma 3002 (recentemente) e la mia politica è quella di provarci prima di arrendersi..

Grazie Aurelio infatti ho scritto che mi sono "quasi" arreso, visto che ce l'hai mi puoi confermare i collegamenti? cioè la termocoppia è collegata al polo superiore della scheda e l'accenditore al filo nero che esce dall'elettrovalvola?
Ti ringrazio

In risposta al messaggio di Aurelio Bis del 11/04/2023 alle 09:25:10

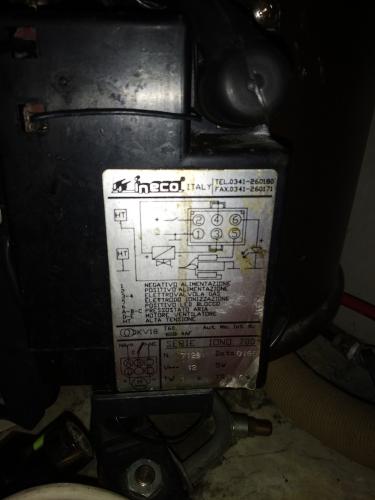

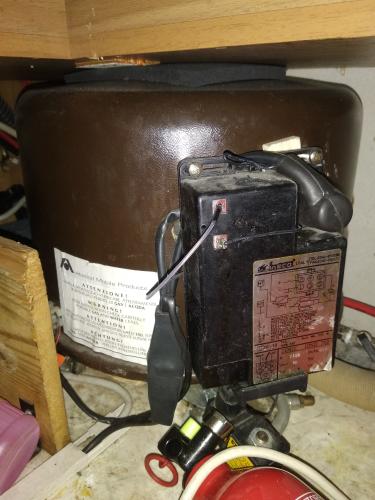

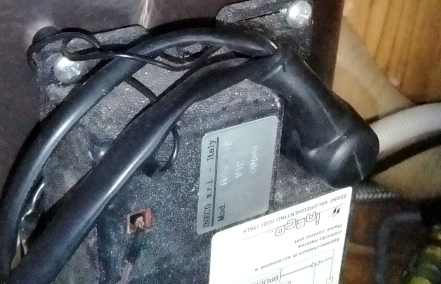

i Questo è quello che trovo, nero in alto e oro in basso. Lo schema seguente forse ti può aiutare (io ci capisco poco) Buon lavoro.

Grazie Aurelio
