Derivazione 230V

In risposta al messaggio di Karbon17 del 24/08/2022 alle 18:25:39

Ciao a tutti, devo derivarmi da questo connettore a me sconosciuto per aggiungere nelle immediate vicinanze una presa a 230V, purtroppo il terminale di arrivo è quasi inaccessibile perchè il cavo è stato schiumato nell'isolamento e quindi non permette di allungarsi, quale sarebbe la soluzione migliore? esiste per caso dello stesso tipo con tre derivazioni? grazie

Mi sa che hai dimenticato di postare la foto...


In risposta al messaggio di Karbon17 del 24/08/2022 alle 19:29:54

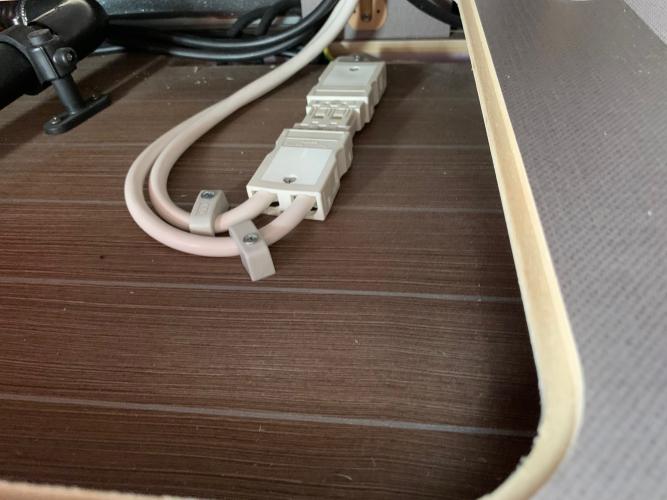

hai ragione...eccola quà

Dunque i due cavetti bianchi portano uno la fase e l'altro il neutro a 230V, ho capito bene?

Ignorerei il connettore volante bianco, taglierei (uno alla volta) i due cavetti dopo i connettori, li spelerei e monterei due morsettiere a tre cavi tipo queste (a sinistra nella foto):



Due poli di ogni morsettiera sono usati dai due capi di ogni cavo che hai tagliato, nel terzo polo metti il cavetto che va alla tua presa 230V. La connessione è molto buona, quando premi la leva arancione il cavetto viene stretto fortemente da una ganascia, puoi collegare cavetti di diametri diversi fino a 2,5 mm².
Normalmente una presa 230V ha tre connettori: fase, neutro, e terra. Il terzo connettore (terra) dovrai andarlo a cercare da qualche altra parte...

N.B. le morsettiere in altezza (una volta chiuse le tre leve) occupano 15 mm, devi avere almeno questo spazio per poter chiudere il pannello che hai messo in foto.

Ciao da Dash


Magari una foto fatta meglio?

https://www.amazon.it/GTIWUNG-C...



In risposta al messaggio di Karbon17 del 25/08/2022 alle 07:09:25

Grazie dell'interessamento, secondo me è un connettore particolare in quanto arriva un cavo dalla centralina 2P+T e poi si diramano i due cavi che si vedono nella foto che alimentano due prese schuko da 16A, il problema

è che essendo quasi inaccessibile, non riesco a separare il connettore e non vorrei tagliare i cavi, l'intenzione sarebbe di scollegare uno dei due cavi 2P+T  ed aggiungere una diramazione con dei morsetti

...

è come dici un connettore particolare usato da Hymer; mi pare che Tommaso sia riuscito a scovare il nome; magari quando rientra ...
Vedi se sono connettori Wieland:

https://it.rs-online.com/web/p/...

In risposta al messaggio di Karbon17 del 25/08/2022 alle 08:08:54

grazie, propio quello, il mio van è del gruppo Hymer, ora vedrò se riesco a disconnetterlo per fare una giunzione, eventualmente opterò per collegarmi ad una presa schuko che ho nelle immediate vicinanze

ci sono anche già cablati, se vuoi fare un lavoro pulito:

https://it.rs-online.com/web/p/...

Qui la scheda tecnica:

https://docs.rs-online.com/ec67...

In risposta al messaggio di PDR del 25/08/2022 alle 08:31:01

ci sono anche già cablati, se vuoi fare un lavoro pulito:  Qui la scheda tecnica:

Cacchio io non riesco a trovare questa roba in negozio e uso sempre morsettiere a vite classiche...ma queste sono meglio

In risposta al messaggio di PDR del 25/08/2022 alle 08:31:01

ci sono anche già cablati, se vuoi fare un lavoro pulito:  Qui la scheda tecnica:

molto interessante, ma la foto dell'inserzione genera confusione, sarà relativa alla versione con i due lati intestati o solo uno? il titolo farebbe pensare alla seconda ipotesi ma... qualcuno li ha mai comprati?

In risposta al messaggio di B747 del 25/08/2022 alle 12:15:35

molto interessante, ma la foto dell'inserzione genera confusione, sarà relativa alla versione con i due lati intestati o solo uno? il titolo farebbe pensare alla seconda ipotesi ma... qualcuno li ha mai comprati?

di quale inserzione parli ?

In risposta al messaggio di Karbon17 del 24/08/2022 alle 19:29:54

hai ragione...eccola quà

Himer per la 230V usa anche connettori che sono simili prodotti dalla WAGO

https://www.wago.com/it/connett...

si trovano sul sito Conrad.it  anche già intestati


In risposta al messaggio di PDR del 25/08/2022 alle 12:29:16

di quale inserzione parli ?

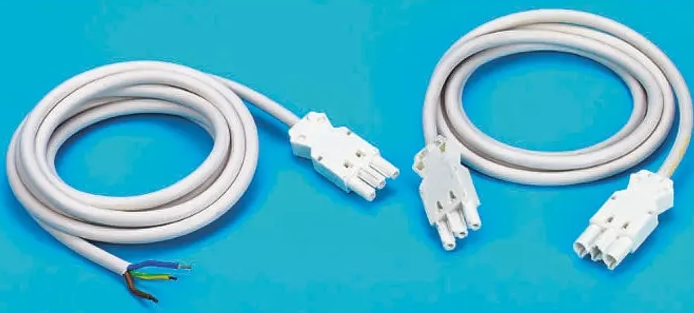

di quella di rs online che mette una foto con due tipi di cavo

In risposta al messaggio di Karbon17 del 24/08/2022 alle 18:25:39

Ciao a tutti, devo derivarmi da questo connettore a me sconosciuto per aggiungere nelle immediate vicinanze una presa a 230V, purtroppo il terminale di arrivo è quasi inaccessibile perchè il cavo è stato schiumato nell'isolamento e quindi non permette di allungarsi, quale sarebbe la soluzione migliore? esiste per caso dello stesso tipo con tre derivazioni? grazie

fai una derivazione in uscita, ti derivi da una delle due alimentazioni per le prese

In risposta al messaggio di B747 del 25/08/2022 alle 15:16:00

di quella di rs online che mette una foto con due tipi di cavo

non la chiamerei inserzione; oltre alla figura c'è uno spreadsheet tecnico con tutte le combinazioni di attestazione (e non) possibili

Ciao
Ci sono anche connettori della wago (che ho utilizzato per deviare +per autoradio) che ho trovato innun video che usa anche Poessl nei cablaggi.
Sono antivibrazioni,  li utilizzo anche per lavoro

In risposta al messaggio di PDR del 25/08/2022 alle 15:20:14

non la chiamerei inserzione; oltre alla figura c'è uno spreadsheet tecnico con tutte le combinazioni di attestazione (e non) possibili

si l'ho visto lo spreadsheet, però rs-online è un e-commerce, se lo aggiungi nel carrello, quale versione stai acquistando? non ne sarei così sociro basandomi sulla foto...

In risposta al messaggio di B747 del 25/08/2022 alle 15:49:15

si l'ho visto lo spreadsheet, però rs-online è un e-commerce, se lo aggiungi nel carrello, quale versione stai acquistando? non ne sarei così sociro basandomi sulla foto...

non ho proprio idea, visto che propongono scatole da decine di pezzi; l'ho messo a mò di suggerimento come tipologia di connettore
