Elettrovalvola a 3 vie 12 V

In risposta al messaggio di Cobra73 del 30/03/2024 alle 23:43:29

Ciao a tutti, chiedo un consiglio, posseggo 2 serbatoti per l'acqua chiara, ho un rubinetto manuale a 3 vie per la selezione del serbatoio principale oppure secondario. Purtroppo il rubinetto è in una posizione scomoda

e stavo pensando di sostituirlo con una elettrovalvola 12V a 3 vie comandata a distanza. Qualcuno sa che prodotto consigliarmi? possibilmente con attacchi 1/2 così poi posso ricollegare i tubi John Guest.. Grazie

...

Ti ci vuole una elettrovalvola motorizzata a 3 vie due posizioni con movimento a L.

Oppure, soluzione migliore, mettere due elettrovalvole motorizzate normali, cioè quelle che vengono portate in posizione (aperta o chiusa) e poi non consumano più corrente.

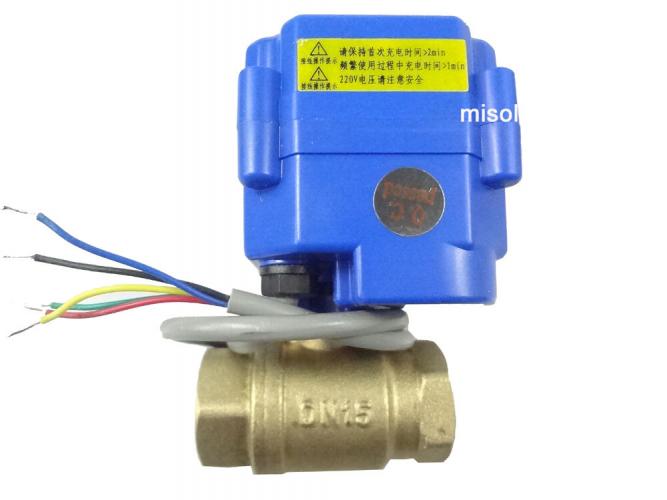

Come questa QUI


Io ne ho una per lo scarico delle grigie e la piloto così

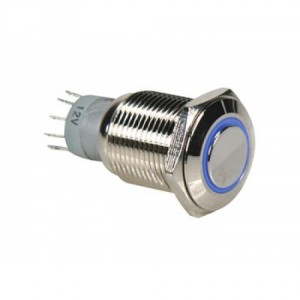

Ho installato due pulsanti a deviatore luminosi come questi qui a 5 fili (3 del deviatore e 2 del LED)

Uso i fili collegati agli interruttori di finecorsa dell'elettrovalvola per accendere il LED direttamente dentro il pulsante.

Ecco come viene:

Qui si vede il pulsante superiore col LED verde acceso, significa che lo scarico è chiuso, se premo il pulsante sotto, il LED verde superiore si spegne e dopo un po' di secondi si accende quello inferiore indicando che l'elettrovalvola ha raggiunto la posizione "aperta".

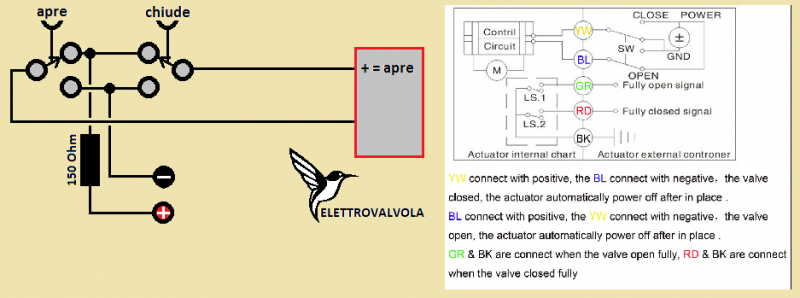

Nello schema dei due pulsanti non si crea conflitto elettrico nel caso vengano premuti entrambi contemporaneamente, la resistenza da 150 Ohm 2 Watt serve a rallentare l'elettrovalvola evitando anche di mettere un fusibile.

...foto vecchia, mancano le didascalie...

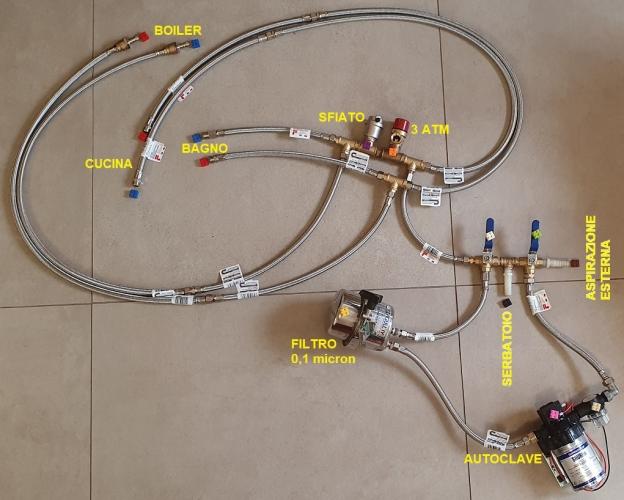

Le tubazioni John Guest sono state bandite dal mio camper, tutto l'impianto idraulico l'ho realizzato così:


Marco.

Marco, l'hai fato tutto con flessibili giuntati?
vediamo... dal serbatoio "gira" a destra e va alla pompa, poi al filtro e poi a qul coso a 3 atm e lo sfiato, se diretta a bagno e boiler, per la cucina invece diretta dal filtro.
Come mai? in cucina usi una pressione più alta?

In risposta al messaggio di Cobra73 del 30/03/2024 alle 23:43:29

Ciao a tutti, chiedo un consiglio, posseggo 2 serbatoti per l'acqua chiara, ho un rubinetto manuale a 3 vie per la selezione del serbatoio principale oppure secondario. Purtroppo il rubinetto è in una posizione scomoda

e stavo pensando di sostituirlo con una elettrovalvola 12V a 3 vie comandata a distanza. Qualcuno sa che prodotto consigliarmi? possibilmente con attacchi 1/2 così poi posso ricollegare i tubi John Guest.. Grazie

...

Nel precedente mezzo avevo il tuo stesso problema, visto che vi era sufficiente spazio, istallai una seconda pompa per il serbatoio secondario.
Gestivo le 2 pompe/serbatoi con un interruttore a levetta a 3 posizioni, avendo così in caso di guasto, sempre un serbatoio disponibile.
Tale modifica ottenne, pensa, anche l'approvazione di mia moglie, visto che non doveva più alzare cuscini ed altro per cambiare serbatoio, gli bastava un clik.

In risposta al messaggio di dekracap del 31/03/2024 alle 10:21:31

Marco, l'hai fato tutto con flessibili giuntati? vediamo... dal serbatoio gira a destra e va alla pompa, poi al filtro e poi a qul coso a 3 atm e lo sfiato, se diretta a bagno e boiler, per la cucina invece diretta dal filtro. Come mai? in cucina usi una pressione più alta?

In un circuito elettrico si decide da progetto cosa deve succedere in caso di sovracorrente, di solito si fa saltare un fusibile e non prendere fuoco i fili.
In un circuito idraulico si mette una valvola che si apre in caso di sovratensione, non si deve far saltare il boiler.

Calda e fredda vanno a tutte le utenze, la valvola jolly fa uscire aria quando accendo l'autoclave e la fa entrare quando la Elasi si apre.

Marco.

Le 2 valvole a 3 vie iniziali servono per sfruttare la pompa per caricare il serbatoio da un recipiente esterno?

In risposta al messaggio di dekracap del 31/03/2024 alle 23:52:07

Le 2 valvole a 3 vie iniziali servono per sfruttare la pompa per caricare il serbatoio da un recipiente esterno?

Yessssss.
Ecco lo schema di collegamento delle due valvole a 3 vie due posizioni con movimento a L.
Dove vedi scritto "serbatoio" si tratta di una piletta sul fondo del serbatoio dell'acqua che serve sia a riempire che a utilizzare il serbatoio stesso.


In questi serbatoi sia il carico che l'utilizzo dell'acqua vengono effettuati dal pavimento del serbatoio con una piletta centrale, come quella del lavandino, e non da un foro laterale che lascia un po' di acqua inutilizzata (chiare) o non scaricata (grigie).
I serbatoi sono interni al garage/gavone e sono rialzati di 7 cm dal pavimento, in qui 7 cm ci immetto aria riscaldata e c'è anche una sonda, gestita dalla centralina, che verifica la temperatura.

In alto le due valvole sono disegnate in posizione A e le freccie indicano come deve essere movimentata per andare in posizione B

Le possibilità di posizionamento sono AA  AB  BB e in basso vengono indicate le funzioni svolte.

Marco.

In risposta al messaggio di Cobra73 del 08/04/2024 alle 17:30:10

Mamma mia grazie mille, troppa abbondanza. La soluzione a 2 valvole potrebbe andare bene, se ne chiudo una e apro l'altra non avrei ritorno dalla T (che porta alla pompa) verso la valvola chiusa. Sarei bugiardo se dico che non mi sono decisamente perso nel collegamento con i tastini di comando a led. tutti quei fili mi hanno messo un pò in crisi.

Con due elettrovalvole puoi anche livellare i due serbatoi, aprendole entrambe.

Per i fili direi che è semplice, dando alimentazione in un modo l'elettrovalvola si apre, capovolgendo il + e il - si chiude.

...però quando arriva a fine corsa il motore sforza sforza, per questo ho inserito una resistenza da 150 Ohm sull'alimentazione.

Gli atri 3 fili sono gli switch che sono meccanicamente posizionati sulle posizioni chiuso e aperto, puoi metterci un paio di LED di segnalazione o più semplicemente i led che ci sono dentro i pulsanti luminosi.

Marco.

Marco solo per mera curiosità chiedo come mai non hai utilizzato elettrovalvole con due fili + terra
 e micro solo per apertura , apertura elettrica e chiusura meccanica a molla , Mut oppure Honeywell tipo quelle dei link sottostanti ? , dovrebbero esserci anche con motore 12V

https://www.marchesestefano.it/...

https://www.grassiasrl.com/shop...



In risposta al messaggio di ecostar del 08/04/2024 alle 19:03:49

Marco solo per mera curiosità chiedo come mai non hai utilizzato elettrovalvole con due fili + terra  e micro solo per apertura , apertura elettrica e chiusura meccanica a molla , Mut oppure Honeywell tipo quelle dei link sottostanti ? , dovrebbero esserci anche con motore 12V

Quelle che ho preso costano molto meno e consumano zero quando non sono in movimento.

Sono normali valvole a sfera abbinate ad un motorino demoltiplicato a 12 Vcc, se mi si rompe il motore posso sganciarlo e manovrare il rubinetto con le pinze.
Per questo le ho piazzate in un posto comodo e ben accessibile... è la solita mia fissa della ridondanza, lo scarico delle grigie posso tapparlo e usare un secondo scarico manuale di backup.

Marco.


Marco anche quelle che ho inkato hano il motore staccabile e sostituibile ma sono più care  , quando sono in chiusura e chiuse non consumano corrente  tra l'altro se salta un motore sono apribili/chiudibii manualmente tremite levetta senza smontare nulla  , va be dai alle fisse non si comanda comunque ottimo progetto e ottimo lavoro

In risposta al messaggio di ecostar del 08/04/2024 alle 21:44:25

  Marco anche quelle che ho inkato hano il motore staccabile e sostituibile ma sono più care  , quando sono in chiusura e chiuse non consumano corrente  tra l'altro se salta un motore sono apribili/chiudibii manualmente tremite levetta senza smontare nulla  , va be dai alle fisse non si comanda comunque ottimo progetto e ottimo lavoro

L'alternativa sono le ghigliottine a comando elettrico oppure con flessibile per il comando remoto.
Io però le vedo problematiche con le grigie a causa della sporcizia, anche per le chiare non sono il massimo.

Per Cobra73 vedrei bene una valvola a sfera a 3 vie e 2 posizioni con movimento a L
Farebbe al caso suo, smontare la leva di comando e prolungarla con un'asta fino ad un posto comodo per la manovra è ancora la soluzione ideale al suo problema.

Marco.
