Help caricabatterie

In risposta al messaggio di toty72 del 14/02/2023 alle 18:25:14

non so come ha fatto ma ho sentito dei ticchettii e mi diceva,ok , ok , ok quindi se ci fosse stato qualcuno che non andava, me lo avrebbe detto. ti ho mandato la foto dei relè

Ok, avrà fatto come va fatto..

A distanza è difficile, se fossi li potrei fare delle musure e anche senza uno schema di cablaggio si potrebbe arrivare a qualcosa


In risposta al messaggio di toty72 del 15/02/2023 alle 15:40:34

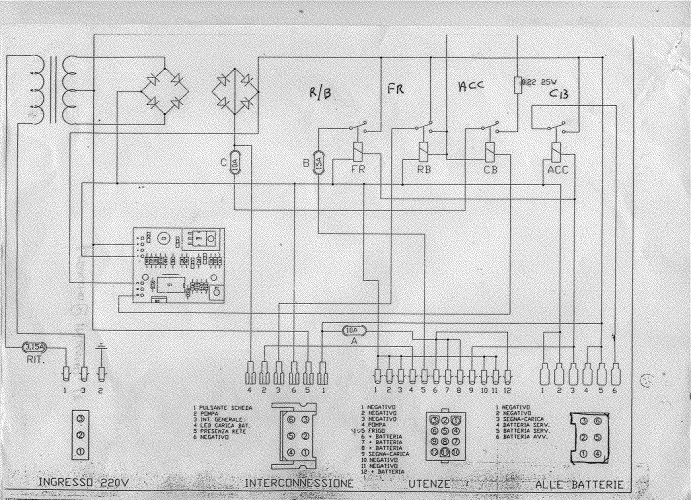

ieri ho provato a scrivere alla nordelettronica ed ho chiesto loro lo schema e oggi me lo hanno inviato. eccolo

Nello schema vedo un solo connettore a tre poli per l'alimentazione di rete (ingresso 220V) ma tu ne avevi due no?

salvo che non ho capito male io e quel connettore del cablaggio (Il due credo) non è collegato al caricabatterie

Vedo dei fusibili che sono all'interno dello scatolotto (oltre quello di rete) questi se non li vedi fuori, sono all'interno, quindi vale la pena aprire per vedere in che condizioni sono

In risposta al messaggio di toty72 del 15/02/2023 alle 19:16:15

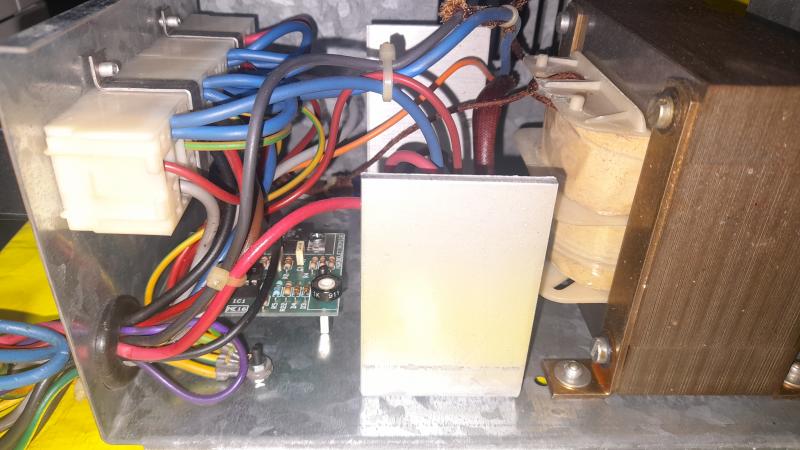

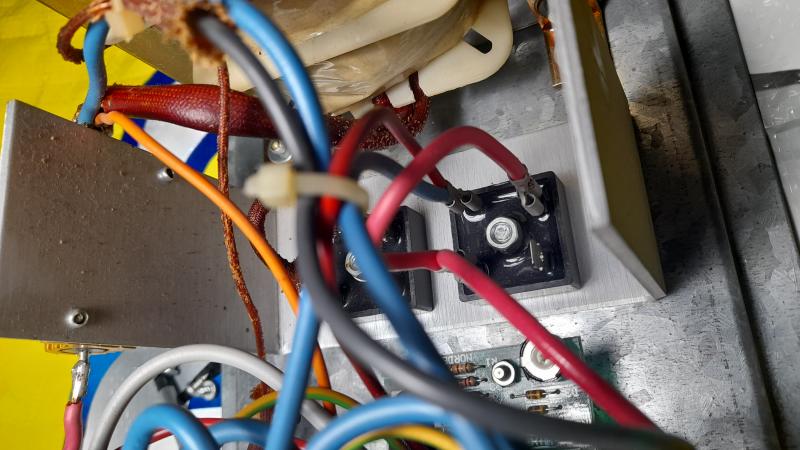

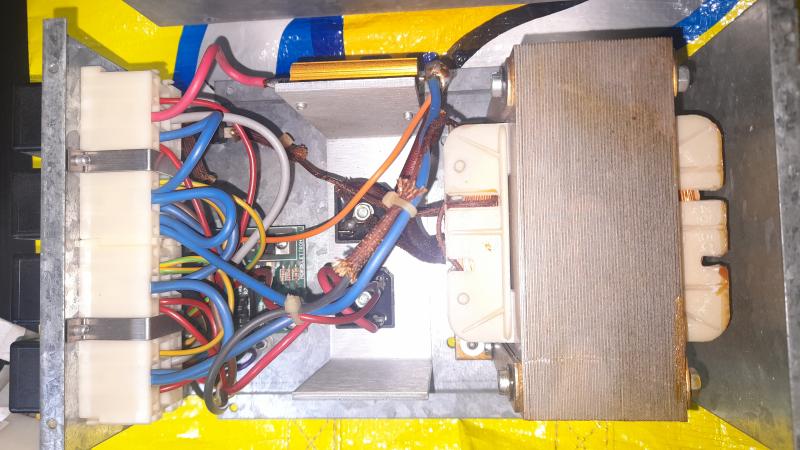

esatto! i connettori a 3 poli ne sono 2 quando ho chiesto lo schema mi è stato detto di allegare delle foto ed ho inviato quelle chiuse che sono anche qui giusto per far capire il modello e quanti relè avesse. queste sono le foto dell' interno

Quei tre fusibili che si vedono sullo schema non li vedi?

In risposta al messaggio di toty72 del 15/02/2023 alle 19:48:56

non ci sono proprio.... l'ho appena riaperto, ma se li avessi visti, sarebbe stata la 1° cosa che avrei controllato. COmincio a pensare che non sia quello lo schema, provo a riscrivere mandando la foto dell'interno?

Si mandagli anche le nomenclature esterne, sicuro che su quella U di alluminio non ci sono?

Potrebbero anche essere montati volanti sul filo

Finora non sono intervenuto conoscendo la competenza di Rubylove in materia, vorrei solo dire una cosa. Se i connettori, per grandezza e quantità corrispndono (intendo tra schema e realtà), fatta eccezione per quello 3 poli della 220, quando vai al camper, misura le tensioni su tutti i contatti, a motore acceso e a motore spento, sarà un buon punto di partenza per ragionare e cercare di capire.
Andrea

In risposta al messaggio di anasta del 15/02/2023 alle 22:04:57

Finora non sono intervenuto conoscendo la competenza di Rubylove in materia, vorrei solo dire una cosa. Se i connettori, per grandezza e quantità corrispndono (intendo tra schema e realtà), fatta eccezione per quello 3

poli della 220, quando vai al camper, misura le tensioni su tutti i contatti, a motore acceso e a motore spento, sarà un buon punto di partenza per ragionare e cercare di capire. Andrea

...

Giusto, volevo prima accertarmi se ci sono i fusibili ma forse lo schema non è il suo

Se però i connettori corrispondono si possono fare delle misure

Ad esempio.l'ultimo connettore a destra nello schema dovrebbe avere la tensione diretta di ricarica della bs tra i contatti 1 e 2 (massa) e 4 e 5 (positivo) uscita del regolatore

Pero questo vale per lo schema che hanno mandato da nordelettronica ma su quello reale potrebbe essere diverso, vale la pena chiedere lo schema corretto

mandami lo schema per email perchè questo non si ingrandisce, te la mando in privato

In risposta al messaggio di toty72 del 16/02/2023 alle 18:15:24

il problema è che se te la mando da COL non mi fa allegare nulla. sono andato sul tuo profilo ma non vedo la mail.

Anche a me succede la stessa cosa e non sò perchè!

In risposta al messaggio di toty72 del 16/02/2023 alle 18:15:24

il problema è che se te la mando da COL non mi fa allegare nulla. sono andato sul tuo profilo ma non vedo la mail.

guidorlandi@libero.it

In risposta al messaggio di toty72 del 17/02/2023 alle 10:17:14

file inviati via mail attendo tue grazie

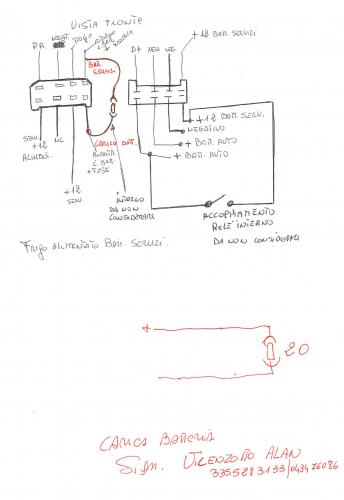

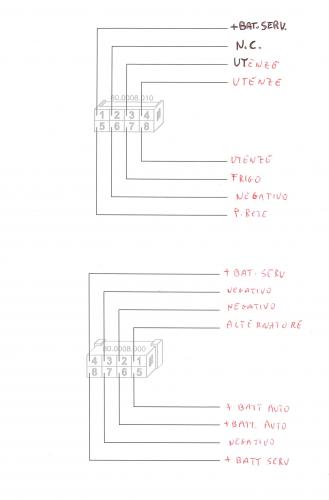

Ho scaricato e stampato i tre disegni

guardando il primo c'era una discrepanza sul secondo connettore a tre vie della AC, poco male perchè di sicuro è quello che va alle prese

Quindi avrei potuto seguire tranquillamente lo sche per fare delle misure ma se da come dicono, le connessioni sono diverse, c'è da andare al manicomio, intanto i due connettori sono diversi (8 vie) e non c'è lo schema interno ma solo quello esterno.
visto che è aperto, ti farò fare delle misure interne in base a quello che vedo, cosa non facile

però almeno capire se l'alimentatore eroga



In risposta al messaggio di toty72 del 17/02/2023 alle 22:53:07

ok, dimmi cosa devo fare che domenica mattina facilmente andrò in rimessaggio. buonanotte ah a proposito: passata l'influenza?

Ci vuole oltre al minimo di attrezzatura, il multimetro dotato di cavi con puntali e coccodrillini, poi dei spezzoni di cavo corti per fare eventuali ponti sui connettori
