Pannello analogico ne101 c, cerco schema elettrico

Se è solo un problema di led devi trovare il ponte raddrizzatore (potrebbe essere il tipo quadrato come questo):

e verificare che ci sia tensione solo con 220 collegato. A quel punto prendi tensione da li e con una resistenza da 330ohm arrivi al led.
Se invece il problema è che non carica la bs allora conviene sostituire il cb con uno più moderno che non maltratta le batterie.
Andrea

In risposta al messaggio di Claus 63 del 29/11/2022 alle 18:58:11

Ciao anasta, volevo chiederti il ponte dove lo trovo nella centralina che si trova dietro il sedile guida? La batteria viene caricata regolarmente ed è presente la 220 V in tutte le prese.Grazie per una tua risposta.

Sempre che tu abbia un cb analogico, il raddrizzatore sta tra il trasformatore e il resto del circuito, immagino in zona fusibili.
Altrimenti potresti anche seguire il filo collegato al led e vedere dove ti porta. Oppure potresti collegare un piccolo alimentatore da 220 a 5 volt che alimenta il led, ma io non mi fiderei di lasciare nell'impianto un circuito di solito molto "cinese".
Andrea

In risposta al messaggio di Claus 63 del 29/11/2022 alle 14:35:25

Aiuto, buongiorno a tutti sono un nuovo iscritto ho da poco acquistato un camper datato ci carioca 20 s del 2003 ho un problema sul pannello analogico ne 101 c cod.1350.101.01 funziona in tutto l’unico problema è che quando

alimento il camper a 220 V non si accende il led verde che indica la presenza dei 220 V il led è buono , volevo chiedere se qualcuno mi puó aiutare a trovare lo schema elettrico di questo pannello e se per caso si trova il pannello in vendita .Un grazie a tutti  Claus 63

...

Ciao,
trovare lo schema è dura, non c'è per nessuno.
Esiste un manualino con uno schema ridotto che ho messo

qui

e se non l'hai già lo puoi scaricare, devi solo aver l'accortezza se usi un PC e non lo smartphone, di cliccare sul link con il tasto dx del mouse/touchpad  e scegliere salva con nome o simile.

Il sistema della Nordelettronica è composto di due parti fondamentali: la centralina con i fusibili (NE100) ed il pannello di controllo (NE101).
Il collegamento  tra le due parti è fatto con un cavo a 4 conduttori, due per l'alimentazione e due per lo scambio dati, un po' come la  USB che conosciamo quasi tutti.

Per la segnalazione di presenza rete, questa avviene per mezzo di un filo supplementare del caricabatterie che fornisce un 12V a bassissima potenza che segnala alla base NE100 che è collegato alla rete.
L'NE100, nel "pacchetto" di dati che scambia col pannello NE101, c'è anche questa info per fare accendere il led.

Potrebbe essere che sia stato cambiato il caricabatterie con un tipo standard e sprovvisto o non compatibile,  di quell'uscita di presenza rete.

Scusa il mio pistolotto accademico ma ogni tanto vengo preso dai ricordi della docenza aziendale.




In risposta al messaggio di Claus 63 del 29/11/2022 alle 20:04:18

Segureil filo che và al pannello é dura perché entra nel mobile scusa l'ignoranza ma cosa intendi per cb?

cb= caricabatterie
Da quel che dice Renzo non è analogico, infatti per essere del 2003 mi sembrava strano, di conseguenza quel che ho detto non è corretto essendo riferito a cosa ben diversa.
Andrea

In risposta al messaggio di Claus 63 del 30/11/2022 alle 13:05:26

Buongiorno e grazie Renzo e Andrea per le spiegazioni che mi avete fornito,senza il vostro aiuto non avrei capito il funzionamento del pannello ,in effetti è stato cambiato il caricabatterie non è quello originale.

Se il caricabatterie non ha l'uscita supplementare ma a te (giustamente) serve la segnalazione di presenza 230V, puoi mettere un piccolo alimentatore a 230V/12V e dare un positivo sul filo che prima andava al vecchio caricabatterie (mettendo l'altro filo negativo  massa).
L'unica controindicazione è che se si guasta il caricabatterie, hai ugualmente la segnalazione di presenza 230V

In risposta al messaggio di Claus 63 del 30/11/2022 alle 20:40:22

Ciao Renzo07 la tua soluzione è semplice per fare funzionare la presenza del 220v si può ovviare al problema dell’eventuale guasto dell’alimentatore secondo te?Grazie

Non c'è soluzione, almeno io non la conosco. Comunque il problema potrebbe capitare anche con un CB con l'uscita supplementare, dipende da cosa si guasta, certo che con l'alimentatore a parte non si scappa da quel problema.
L'unica cosa che posso suggerire è quella di installare almeno un voltmetro fisso che misuri la tensione della BS, questo perchè i led che visualizzano lo stato della BS, con la presenza rete attiva, si accendono/spengono in successione dando l'impressione che tutto funzioni.

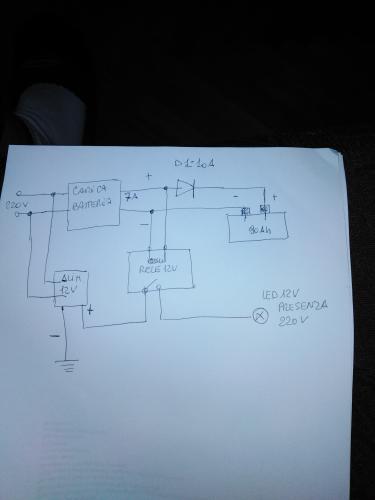

Perché vai a complicare una cosa semplice ?
non basta prelevare i 12 V sull'nodo del diodo ?

In risposta al messaggio di Claus 63 del 02/12/2022 alle 16:28:29

Ciao Stefino perché all'uscita del diodo abbiamo 7 a ho paura siano troppi per portarli al filo che porta al led del pannello

Quel 7a presumo siano 7 A.
puoi averne anche 120 di Amper che non cambia nulla ,un led va pilotato in corrente e la corrente va limitata perché il led non è altro che un diodo.
Se il led non ha già in serie una resistenza di 1000 ohm circa devi posizionarla in serie ad esso.
Meglio sarebbe posizionare il resistore subito sul punto di prelievo o al limite puoi mettere un fusibile da 100 mA (0.1 A) dove prelevi la tensione.
