Relè per centralina nordelettronica 1993

In risposta al messaggio di Capthairy del 08/07/2026 alle 15:22:13

Buongiorno. Ho dubbi sul funzionamento dei relè della centralina in oggetto per discontinuità nella ricarica delle batterie e del frigo che non funziona a 12v. Inoltre vedendo e di diversi tipi credo siano stati sostituiti.  Qualcuno sa i valori corretti che dovrebbero avere? Per comprarne di ricambio corretti. Grazie

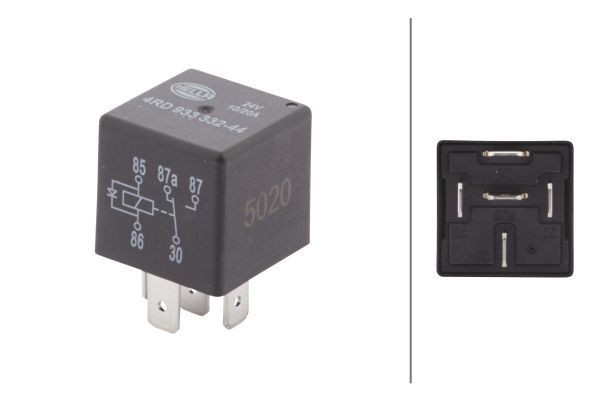

Di solito i relè sono solo di due tipi a 4 oppure 5 PIN, da 30/40A, a volte potrebbe esserci un 70A ma non credo sia il tuo caso dato l'anno del mezzo.
Non è possibile sostituire un 5 PIN con un 4 PIN, mentre è possibile fare il contrario.
In pratica sono solo con un contatto i 4 PIN mentre hanno uno deviatore con 2 contatti i 5 PIN

Il 4 PIN non ha il contratto 87a.

Se metti una foto della centralina con i relè hai più probabilità che qualcuno possa verificare con la sua e dirti esattamente quali montare

Da IA

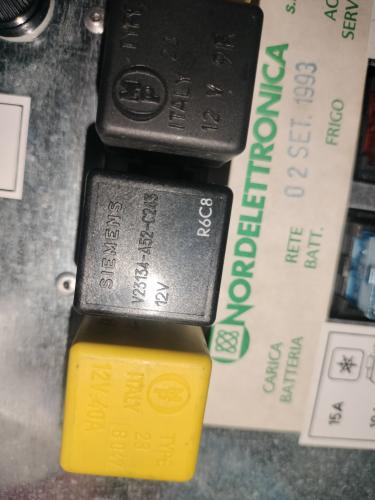

1. Relè centrale (Nero - Siemens ⁠V23134-A52-C243⁠)
 Configurazione contatti: È un relè a contatto in scambio (SPDT o 1 Form C).
 Schema dei pin (5 pin totali):
 85 e 86: Alimentazione della bobina (12 V DC).
 30: Comune (ingresso di alimentazione comune).
 87a: Contatto Normalmente Chiuso (NC).
 87: Contatto Normalmente Aperto (NA).
 Portata: Tipicamente 40 A sul contatto normalmente aperto (NA) e 30 A sul normalmente chiuso (NC).
2. Relè inferiore (Giallo - MP / Vitaloni o produttore equivalente italiano)
 Caratteristiche stampate: ⁠12V - 40A⁠
 Configurazione contatti: Si tratta solitamente di un relè a contatto Normalmente Aperto (SPST-NO o 1 Form A) a 4 pin, oppure a scambio (SPDT) a 5 pin.
 Se ha 4 pin (manca il pin centrale 87a), ha un solo contatto Normalmente Aperto che si chiude quando viene alimentato.
 Se ha 5 pin, è anch'esso in scambio (come il Siemens sopra) con portata massima di 40 A.

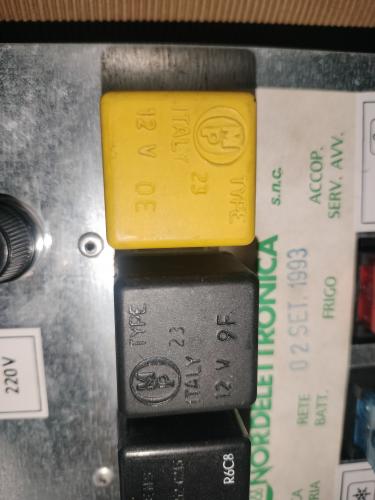

3. Relè superiore (Nero - MP / Vitaloni o equivalente)
 Caratteristiche stampate: ⁠12V - 70A⁠ (o dicitura simile ad alta corrente).
 Configurazione contatti: È un relè a contatto singolo ad alta corrente (SPST-NO - Normalmente Aperto).
 Di solito ha 4 pin (bobina su 85/86 e contatto su 30/87). I pin di potenza (30 e 87) sono più larghi (da 9.5 mm anziché i classici 6.3 mm) proprio per poter gestire i 70 Ampere senza surriscaldarsi (utilizzato per la ricarica parallela delle batterie dei servizi o per i carichi più pesanti come il frigorifero trivalente).


In risposta al messaggio di Capthairy del 10/07/2026 alle 06:44:59

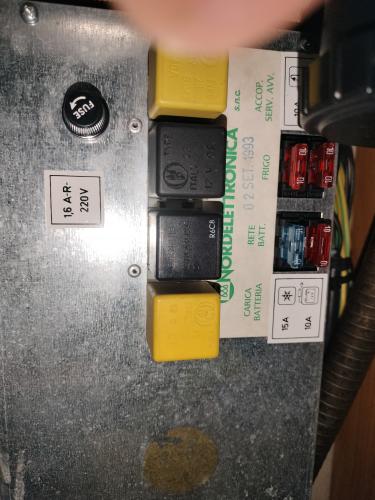

Grazie per la risposta. Le avevo inserite ma non le ha caricate. Provo a rimmetterle

Togli i relè e vedi se lo zoccolo dove sono infilati ha 4 oppure 5 contatti, da sopra si vedono i faston femmina...in questo modo ti rendi conto se hanno messo un 4 al posto di un 5 pin.
Non ci sono altre possibilità i relè sono solo di due tipi.
Quelli in foto sembrano tutti 4 pin. a parte il Siemens che è un 5.
Se sono corretti prova se funzionano.
Non è detto che siano i relè, magari smontandoli scopri che sotto ci sono contatti bruciati o instabili.
