Separatore Automatico csb40-sp + rele 12v 30A

In risposta al messaggio di Antogeno del 14/01/2022 alle 23:32:43

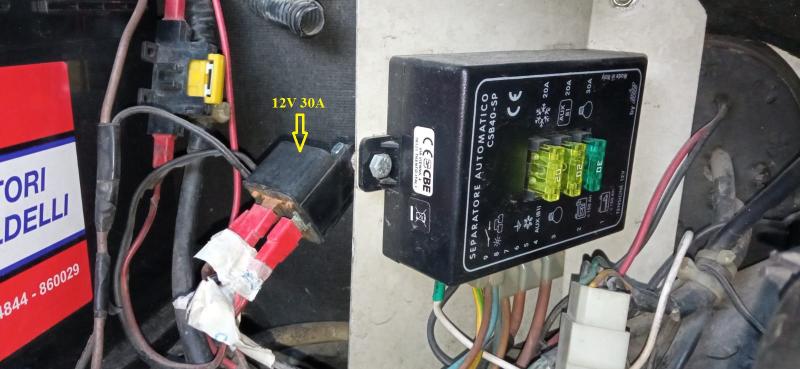

Ciao a tutti cercando di capire lo schema elettrico del mio camper quindi come è collegata la BS con BM e utenze, aprendo il cofano motore mi sono imbattuto con due meccanismi elettrici il separatore automatico csb40-sp

e un rele 12V 30A  (penso che sia un parallelatore). Adesso chiedo chi può aiutarmi a capire come i due interagiscono (sempre se interagiscono tra di loro). Allego anche foto. Se vi può aiutarvi: il cavo positivo della BS arriva fino al vano motore (devo verificare meglio dove si allaccia) per poi riparte e raggiunge le utenze ect.  Grazie della vostra disponibilità Grazie della vostra disponibilità. A.G.

...

Il CSB40sp contiene al suo interno il relè parallelatore, quindi, a meno di un guasto riparato in quel modo, quel relè dovrebbe fare qualcos'altro.
Sul CSB40sp ci sono delle connessioni, il pin 1 è un faston grande e va alla batteria del motore, mentre il pin 2 , sempre faston grande, va alla batteria dei servizi.

Con un tester digitale verifica le tensioni ESATTE delle due batterie e poi verifica se corrispondono a questi due contatti.
Poi metti in moto e verifica di nuovo tutte e 4 le tensioni per capire se il relè parallelatore interno sta facendo il suo dovere.

Se vuoi essere sicuro che quel relè esterno non è coinvolto nella ricarica della BS in viaggio, puoi staccare momentaneamente il contatto "30" e rifare le prove col tester.

Marco.

In risposta al messaggio di Antogeno del 15/01/2022 alle 16:02:57

Grazie della risposta. Misurando la varie tensione questo è il risultato: A Motore Spento: BM 13,42 V BS 12,94 V PIN 1:  13,42 V PIN 2:  11,94 V PIN 3:  12,92 V PIN 4:  13,63 V PIN 5:  ZERO V PIN 8:  ZERO V ( non è

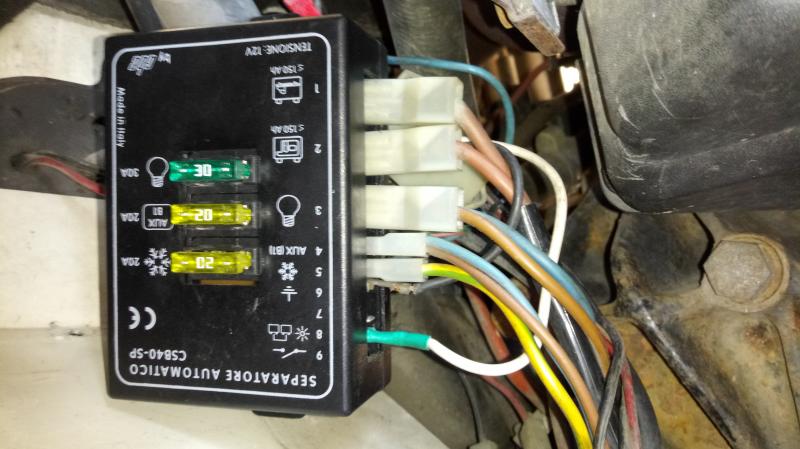

collegato a nessun fastom) PIN 9:  ZERO V A Motore Acceso: BM 14,73 V BA 12,92 V PIN 1:  14,73 V PIN 2:  12,92 V PIN 3:  12,92 V PIN 4:  14, 76 V PIN 5:  14,75 V PIN 8:  13,50 V ( non è collegati a nessun fastom) PIN 9:  14,52 V Come si vede in foto Verificando i PIN del separatore CSB40 al pin 8 non è inserito nessun fastom. È normale? (Allego foto) Cmq sembra che non arriva tensione a motore acceso arriva soltanto dal pannello solare. Grazie della disponibilità

...

Mi sembra che a motore in moto la BS non venga ricaricata...
Il segnale D+ al pin 9 arriva regolarmente, quindi presumo che sia saltato il relè parallelatore interno, quello che in presenza di una tensione sul Pin 9 (tu hai 14,52 a motore che gira) deve (dovrebbe..) collegare tra loro BS e BM, ma questo non avviene perché in quel caso la tensione sui pin 1 e 2 sarebbe la stessa.

Dentro c'è un grosso relè che collega i pin 1 e 2, dovrebbe essersi bruciato quello oppure le piste relative, apri e dai un'occhiata...mal che vada tiri fuori 4 fili e metti un relè esterno da 40 Ampere.

Marco.

In risposta al messaggio di Antogeno del 15/01/2022 alle 18:13:00

Grazie Marco. Sembra che il relè all'interno funziona perche se io provo a staccare e attacare il fastom pin 9 si sente il rumore del rele attacca e stacca. Domanda: il PIN 8 deve stare libero? Oppure da questo pin deve partire/arrivare un cavo?

Quell"oggetto è adatto a tente cose che magari tu non hai, ignora il Pin 8.

Se il relè parallelatore "è vivo" allora sono bruciati i suoi contatti o una pista.
Anche la saldatura dei faston allo stampato potrebbe essere.

Quando avevo il Rimor dovetti cambiare i portafusibili e rinforzare le piste.

Marco.

In risposta al messaggio di Antogeno del 15/01/2022 alle 18:13:00

Grazie Marco. Sembra che il relè all'interno funziona perche se io provo a staccare e attacare il fastom pin 9 si sente il rumore del rele attacca e stacca. Domanda: il PIN 8 deve stare libero? Oppure da questo pin deve partire/arrivare un cavo?

Il pin 8 accende una eventuale luce di segnalazione di avvenuto parallelo tra le due batterie. Sul mio c'e'.

In risposta al messaggio di wippet del 15/01/2022 alle 18:56:03

Il pin 8 accende una eventuale luce di segnalazione di avvenuto parallelo tra le due batterie. Sul mio c'e'.

Praticamente il Pin 8 è il D+.

Marco.
