ma che modello di WC è con quel rele li sul fondo?

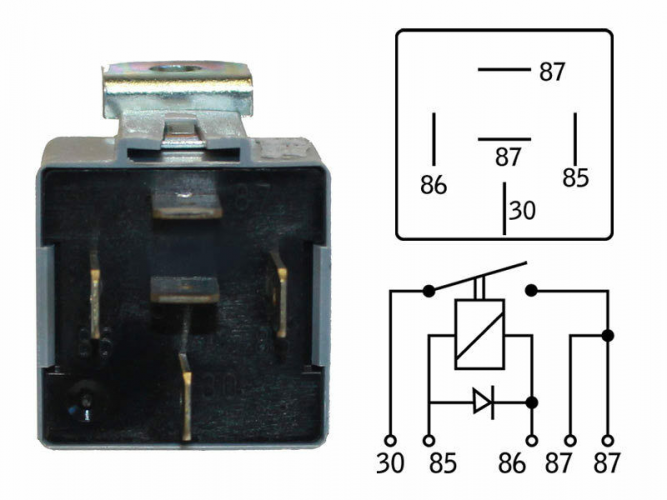

Queste sono le connessioni di un rele standard:



il negativo della bobina dovrebbe andare sul 85
sull 86 va il positivo della bobina
sul 30 va l ingresso positivo e sul 87 l uscita

se i fili sono 3 potrebbe essere che 30 e 86 sono su un unico positivo, e l 85 negativo viene usato come comando interrompendolo.

Ok, Roberto, fatto. Venuta fuori. Ora, i tre fili, due colore rosso saranno, forse, del valvolino, l’altro di colore marrone deve essere del rele. Mi sbaglio? Correggimi prima che saldo. Grazie.                               @@@ Tommaso è una thefford, dell’Exsis. Ciao

In risposta al messaggio di nasofino del 28/05/2020 alle 13:29:34

Ok, Roberto, fatto. Venuta fuori. Ora, i tre fili, due colore rosso saranno, forse, del valvolino, l’altro di colore marrone deve essere del rele. Mi sbaglio? Correggimi prima che saldo. Grazie.                               @@@ Tommaso è una thefford, dell’Exsis. Ciao

Potrebbe aver ragione Tommaso, positivi in comune, se non hai modo di capire come erano collegati al relè, necessità fare delle prove utilizzando lo schema di Tommaso, per capire chi eccita il relè,
Nonostante ci abbia dedicato anni, sul wc, non ricordo quasi più niente.
Roberto

Ditemi una cosa e cioè la ghigliottina si chiude mediante impulsò elettrico e la leva oppure solo manuale? Grazie

Collegato, si sente andare la pompa ma non arriva acqua e non si spegne se non tolgo il relè. Domando è da cambiare il relè. Verificato, ai rubinetti l’acqua arriva.Grazie

In risposta al messaggio di latrofa124 del 28/05/2020 alle 14:46:55

Potrebbe aver ragione Tommaso, positivi in comune, se non hai modo di capire come erano collegati al relè, necessità fare delle prove utilizzando lo schema di Tommaso, per capire chi eccita il relè, Nonostante ci abbia dedicato anni, sul wc, non ricordo quasi più niente.  Roberto

Nonostante ci abbia dedicato anni, sul wc......

--------------------------------------------------------------------------------------

Proprio anni no, ma mia moglie si lamenta che lo occupo troppo a lungo

In risposta al messaggio di nasofino del 28/05/2020 alle 13:29:34

Ok, Roberto, fatto. Venuta fuori. Ora, i tre fili, due colore rosso saranno, forse, del valvolino, l’altro di colore marrone deve essere del rele. Mi sbaglio? Correggimi prima che saldo. Grazie.                               @@@ Tommaso è una thefford, dell’Exsis. Ciao

Si, sono quasi tutti Tethford, C200, C400 etc, ma quello penso sia un nuovo modello che non conosco.

Guardando QUI dovresti capire che modello hai.



In risposta al messaggio di nasofino del 28/05/2020 alle 17:30:01

Collegato, si sente andare la pompa ma non arriva acqua e non si spegne se non tolgo il relè. Domando è da cambiare il relè. Verificato, ai rubinetti l’acqua arriva.Grazie

Sicuramente hai collegato i fili in modo errato.

Devi trovare con il tester un positivo dove arriva sempre tensione, e quello probabilmente va collegato ai faston 30 e 86 del rele.

Poi dovrebbe esserci un negativo presente solo quando premi il pulsante di scarico acqua, e quello dovrebbe andare sul faston 85 del rele.

Poi sul faston 87 del rele dovrebbe esserci +12v solo quando premi il tasto di scarico.

Questa è una delle possibilità se lo schema è come penso io, ma potrebbe eserci anche qualche altro tipo di collegamento.

Quando premi il tasto di scarico dai corrente alla pompa e anche a una elettrovalvola che permette il passaggio dell acqua.
Se va la pompa ma non esce acqua, come ora non si aziona l elettrovalvola.

La ghigliottina è una cosa completamente manuale e azionata dalla leva e separata e non influisce minimamente sulla uscita dell acqua.

Sapendo il modello esatto di Tethford, probabilmente si potrebbe trovare uno schema in rete su qualche altro forum.





In risposta al messaggio di IZ4DJI del 28/05/2020 alle 20:31:06

Sicuramente hai collegato i fili in modo errato. Devi trovare con il tester un positivo dove arriva sempre tensione, e quello probabilmente va collegato ai faston 30 e 86 del rele. Poi dovrebbe esserci un negativo presente

solo quando premi il pulsante di scarico acqua, e quello dovrebbe andare sul faston 85 del rele. Poi sul faston 87 del rele dovrebbe esserci +12v solo quando premi il tasto di scarico. Questa è una delle possibilità se lo schema è come penso io, ma potrebbe eserci anche qualche altro tipo di collegamento. Quando premi il tasto di scarico dai corrente alla pompa e anche a una elettrovalvola che permette il passaggio dell acqua. Se va la pompa ma non esce acqua, come ora non si aziona l elettrovalvola. La ghigliottina è una cosa completamente manuale e azionata dalla leva e separata e non influisce minimamente sulla uscita dell acqua. Sapendo il modello esatto di Tethford, probabilmente si potrebbe trovare uno schema in rete su qualche altro forum.

...

Ciao Tommaso, ricapitolando lo stato di come stanno le cose: ho tolto la cassetta e ho trovato tre fili penzoloni e ossidati. Ho tirato fuori quella plastichina dove è alloggiato il fusibile e di dietro il relè. I tre fili, i due dello stesso colore rosso, li ho messi al fusibile, l’altro marrone al rele dove era rimasto solo quel cosino senza filo. L’unico è che al fusibile può essere messo un rosso e un marrone? Ho comprato un rele uguale ma lo stesso si sente la pompa ma acqua non esce. Grazie

In risposta al messaggio di nasofino del 28/05/2020 alle 21:45:36

Ciao Tommaso, ricapitolando lo stato di come stanno le cose: ho tolto la cassetta e ho trovato tre fili penzoloni e ossidati. Ho tirato fuori quella plastichina dove è alloggiato il fusibile e di dietro il relè. I tre fili,

i due dello stesso colore rosso, li ho messi al fusibile, l’altro marrone al rele dove era rimasto solo quel cosino senza filo. L’unico è che al fusibile può essere messo un rosso e un marrone? Ho comprato un rele uguale ma lo stesso si sente la pompa ma acqua non esce. Grazie

...

guarda, detta così è difficile capire e potere dire qualcosa.

A quale di quei fili arriva tensione sempre? (ovviamente con centralina accesa).

Domani ti farò sapere, grazie e buona serata.

In risposta al messaggio di IZ4DJI del 28/05/2020 alle 21:58:28

guarda, detta così è difficile capire e potere dire qualcosa. A quale di quei fili arriva tensione sempre? (ovviamente con centralina accesa).

Buona serata Tommaso, ho lasciato tutto così, sperando di non aver bruciato qualche scheda. Ciao e grazie

In risposta al messaggio di nasofino del 29/05/2020 alle 19:53:16

Buona serata Tommaso, ho lasciato tutto così, sperando di non aver bruciato qualche scheda. Ciao e grazie

Dimenticavo, codesto è il mod. Che ho. Ciao

Dovrebbe essere della serie

C260

.

In fondo pagina si trovano le istruzioni di installazione con qualche schema di collegamento elettrico, con colori dei fili, ma mi sembrano schemi semplificati e di modesta utilità.

Se ora funziona tutto, lascia così.


PS:  dai un occhiata qui, si tratta di una C250 ma è molto simile e ci sono delle foto che forse possono aiutarti....forse.

https://www.wohnmobilforum.de/w...

Il tuo problema era gia capitato:

https://forum.camperonline.it/t...



Ciao Tom, sei grande grande, ho visto quel sito D, ed è proprio quello che ho io.Domani vedo, speriamo in bene. I due fili di colore rosso, oltre ad essere collegati al fusibile, sono anche connettori. Ciao e grazie

In risposta al messaggio di nasofino del 29/05/2020 alle 23:18:05

Ciao Tom, sei grande grande, ho visto quel sito D, ed è proprio quello che ho io.Domani vedo, speriamo in bene. I due fili di colore rosso, oltre ad essere collegati al fusibile, sono anche connettori. Ciao e grazie

Per gli amici ci si da sempre da fare volentieri

Quindi rosso e rosso sul fusibile...

Noi siamo in giro per il Piemonte.
Prima Madonna del Sasso sul lago d'Orta









Ora siamo a Carcoforo

In risposta al messaggio di suki74 del 30/05/2020 alle 10:34:36

Noi siamo in giro per il Piemonte. Prima Madonna del Sasso sul lago d'Orta Ora siamo a Carcoforo

Bellissimo camper , io ho il "cugino" 572 cl.

In risposta al messaggio di suki74 del 30/05/2020 alle 10:24:51

Quindi rosso e rosso sul fusibile...

Si, rosso e rosso sul fusibile. Ora l’ho provato è tutto ok. Ciao e grazie.
