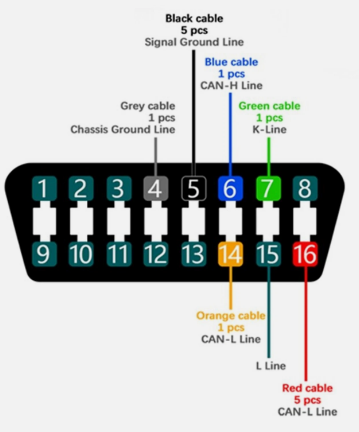

In risposta al messaggio di alfakorg del 02/10/2025 alle 19:04:51E' questo che cerchi?
Salve a tutti, dopo aver tagliato e identificato i fili del connettore OBD2 del mio furgonato del 2013 li ho collegati a un connettore a 9 pin ed ho fatto un cavetto adattatore da 9 a OBD2(16pin). ho provato la diagnosi conapp e elm327 ma non funziona. Avrei bisogno di un consiglio per dove reperire lo schema pin-out del connettore OBD2 con le connessioni e i colori degli otto fili. grazie a chiunque mi potrà aiutare. Giuseppe, KYROS 3 fiat Ducato X250 2.3 MJT 131CV
In risposta al messaggio di banoyo del 02/10/2025 alle 21:08:03Grazie ma non è questo, il mio Ducato sul connettore OBD2 ha collegati 8 fili 1, 4, 5, 6, 9, 12, 14 e 16 e avrei bisogno di sapere il colore di ciascun filo, magari una foto fatta da sotto il cruscotto anche con il cellulare, i fili dietro al connettore si vedono.
E' questo che cerchi?

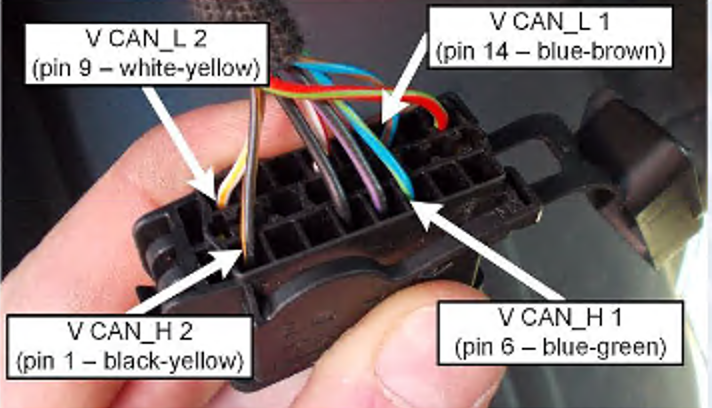

In risposta al messaggio di alfakorg del 03/10/2025 alle 21:03:39Premetto che non l'ho fatta io quindi non ne ho la certezza. Ma dovrebbe corrispondere a quella del Ducato 2012-2014
Grazie ma non è questo, il mio Ducato sul connettore OBD2 ha collegati 8 fili 1, 4, 5, 6, 9, 12, 14 e 16 e avrei bisogno di sapere il colore di ciascun filo, magari una foto fatta da sotto il cruscotto anche con il cellulare,i fili dietro al connettore si vedono. Questo per essere sicuro di non aver fatto errori quando li ho annotati. Il mio Ducato è del 2013 e non riesco a trovare nulla in rete.
In risposta al messaggio di Nikkk del 04/10/2025 alle 20:01:55Si è proprio come il mio, ho sbagliato a collegare i fili a causa di un mio errore quando li ho annotati sulla carta, ora li sistemo e dovrebbe essere tutto a posto.
Premetto che non l'ho fatta io quindi non ne ho la certezza. Ma dovrebbe corrispondere a quella del Ducato 2012-2014
In risposta al messaggio di Nikkk del 04/10/2025 alle 20:01:55Aggiornamento: rifatti i collegamenti come in foto e testato con ELM327 funziona perfettamente, mille grazie Nikkk.
Premetto che non l'ho fatta io quindi non ne ho la certezza. Ma dovrebbe corrispondere a quella del Ducato 2012-2014
