Batteria motore trovata scarica

Volevo solo aggiungere che il DX e SX sulle boite è MOLTO importante.
Quello determina l'uscita del piccolo filo rosso che sta a fianco del giallo.
Quel filo da il segnale alla DS300.
Su quel punto il positivo fisso oppure alternato dal contatto del relè cambia completamente il funzionamento del sistema.

In risposta al messaggio di Lukas1 del 14/09/2026 alle 10:03:42

Purtroppo sembra tutto al suo posto , Dico purtroppo perché nonostante sia tutto al suo posto non funziona

se prima dell'installazione del dc-dc tutto funzionava e ora non funziona, è chiaro che qualcosa non è nel posto giusto. Continuare a dire che tutto va bene significa non risolvere il problema.

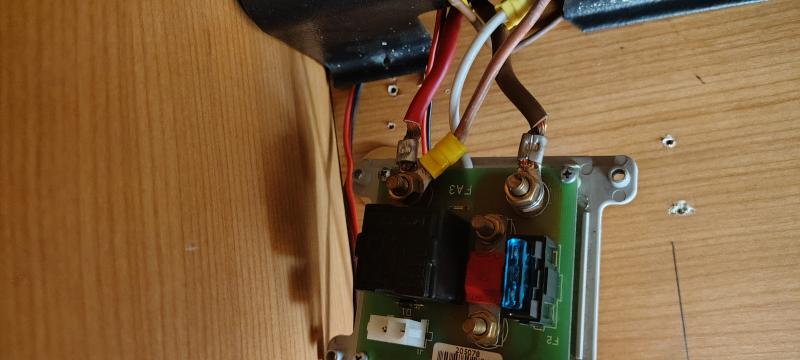

Controlla la continuità dei cavetti sottili e la loro relativa corrispondenza del posizionamento sulle boite. Nell'impianto, stando allo schema, tra le boite e la DS300 dovrebbero esserci delle giunte e non vorrei che il problema siano loro.

Come ho detto, ripristina prima l'impianto nella sua originalità, in base agli schemi che ti ho postato, ovvero togli dall'impianto il dc-dc al fine di comprendere dove nasce l'attuale problema.
L'installazione del dc-dc la si vedrà DOPO aver risolto questo problema. Fermo restando che l'installazione di un dc-dc con cavi di quella sezione e di quella lunghezza, le crimpature ecc. ecc. è certamente opera di uno dei peggiori cantinari in circolazione, ma questo è un altro discorso...

In risposta al messaggio di Lukas1 del 14/09/2026 alle 12:01:29

L'impianto a parte DC DC è già come da schema e continuità tra i cavetti piccoli e ok anche quella,provata e riprovata più volte. Per il  montaggio del DC Dc a parte verificare che sia stato tolto il parallelo tra BM

e BS avrei fiducia su chi lo ha fatto,il mio impianto secondo me ha sempre funzionato con tensione presa dalla BS e portata direttamente in B2 tenendo sempre la centralina accesa.Come ripeto mia impressione e da non tecnico.

...

i colori partono dalle boite in un modo e arrivano alla ds300 in un altro. Se sono state fatte delle giunte potrebbero aver invertito le cose, quindi che ci sia continuità sul cavo va bene, ma bisogna avere anche la certezza che il cavo ad esempio rosso sulla boite arrivi poi nel posto giusto sulla ds300 avendo lo stesso colore oppure cambiandolo...

Mi pare starno che la centralina non possa essere spenta...

La mia DS300 se stacco la BS che è collegata al B2 centralina, la stacco tramite stacca batteria, fa esattamente come la tua, non si accende a motore spento.
Va detto che io non ho nessun relè tra BS e B2, solo fusibile e stacca batteria.

In risposta al messaggio di banoyo del 14/09/2026 alle 13:13:20

La mia DS300 se stacco la BS che è collegata al B2 centralina, la stacco tramite stacca batteria, fa esattamente come la tua, non si accende a motore spento.   Va detto che io non ho nessun relè tra BS e B2, solo fusibile e stacca batteria.

con lo staccabatteria chiuso spero che la centralina funzioni anche a motore spento però...

Ho fatto la domanda ad AI, se il disegno di Laikone è corretto, hai sbagliato a collegare la Boite 1, il filo rosso piccolo va sulla DS300.
Poi hai anche qualche problema sul riconoscimento da parte della DS300 sul filo piccolo rosso che esce dalla Boite 2
---------------------------------------------------------------------------------------------------------------------------------------------------------------

  La presenza di due schede "Boite Relais Securite" separate (una dedicata alla Batteria Motore e una alla Batteria Servizi) cambia la configurazione dell'impianto ed è tipica degli allestimenti Trigano più recenti o di veicoli dotati di alternatore intelligente (Euro 6) o predisposizioni per moduli DC-DC.
In questo schema sdoppiato, le due boite non fanno la stessa cosa, ma si dividono i compiti di sezionamento per proteggere la centralina

CBE DS300

dalle correnti elevate.

Lo Schema di Collegamento con 2 Boite + DS300
Ecco come dialogano i componenti tra loro nell'architettura a doppio relè:

1. La Boite sulla Batteria Motore (BM)

• Ingresso B1: Collegato direttamente al polo positivo della Batteria Motore (protetto da un maxifuse da 50A/70A vicino al motore).
• Uscita OUT: Va direttamente all'ingresso contrassegnato come +B1 sulla centralina DS300.
• Funzione: Gestisce esclusivamente il flusso proveniente dall'alternatore verso la centralina per alimentare il frigorifero trivalente a 12V in marcia e per inviare il segnale di parallelismo.

2. La Boite sulla Batteria Servizi (BS)

• Ingresso B2: Collegato direttamente al polo positivo della Batteria Servizi (BS).
• Uscita OUT: Va all'ingresso contrassegnato come +B2 della centralina DS300.
• Funzione: Isola o connette la cellula abitativa. È la boite salvabatteria che stacca utenze e utenza principale se la tensione scende sotto la soglia critica o se viene spento il quadro generale dal pannello di comando.

3. Il cablaggio di controllo (i connettori a 6 pin)
Le due boite ricevono i comandi di commutazione tramite la morsettiera dei segnali legata alla DS300. [1 ]

• Sulla Boite della BM, il relè viene eccitato quando arriva il segnale del D+ (motore in moto).
• Sulla Boite della BS, il relè si eccita quando dal pannello di controllo della cellula viene dato il consenso ON. [1 ]

Come individuare quale delle due ha un problema?
Avendo sdoppiato le schede, la diagnosi diventa molto più diretta perché i sintomi isolano immediatamente la boite colpevole:

• Problema 1: In viaggio il frigorifero non va a 12V e la BS non si carica, ma le luci della cellula a motore spento funzionano perfettamente.
  • Colpevole: La Boite sulla Batteria Motore (BM). Il relè non scatta oppure il fusibile di potenza a monte è interrotto.
• Problema 2: Quando spegni il motore, la cellula "muore" completamente. Non si accende il pannello di controllo e non va nessuna luce, ma appena accendi il motore tutto torna a funzionare.
  • Colpevole: La Boite sulla Batteria Servizi (BS). Il suo relè interno è bloccato su aperto o la scheda non riceve il comando di attivazione dalla DS300.
• Problema 3: Senti un ticchettio (un relè che "sfarfalla" continuamente).
  • Come capire quale: Appoggia un dito sul guscio di plastica nero di entrambe le boite mentre si verifica il problema. Sentirai chiaramente la vibrazione meccanica sotto il dito sulla scheda difettosa (spesso causata da una massa comune debole su quel circuito di comando).

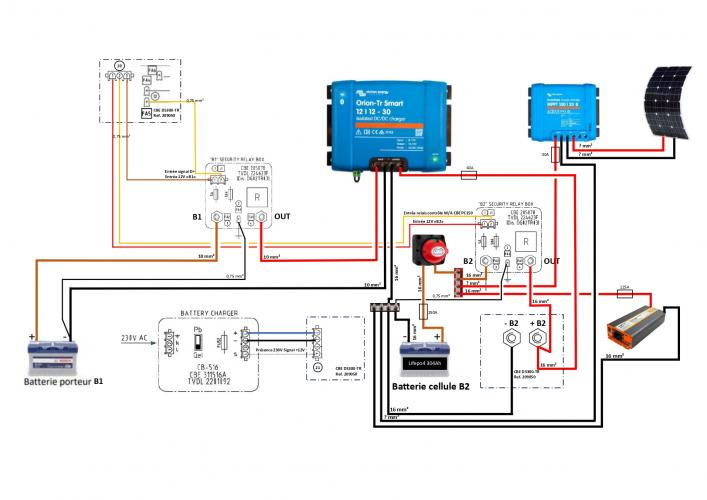

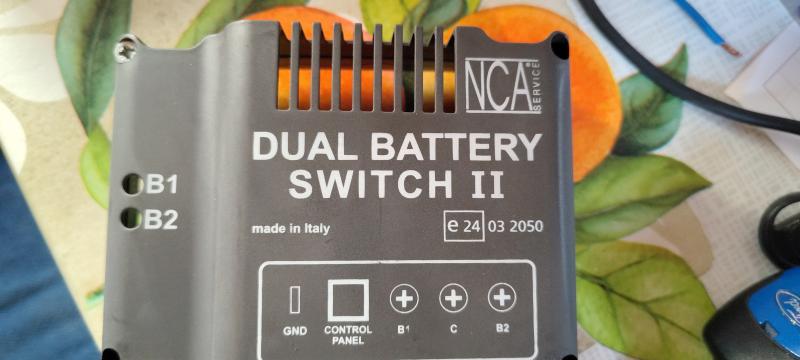

Configurazione con DC-DC


In risposta al messaggio di Lukas1 del 14/09/2026 alle 16:44:22

Mi sembra che rispecchia il mio impianto ed il disegno di Laikone

Questo sembra che non va messo li dove è ora...dovrebbe essere un segnale per la DS30.

in pratica è quello cerchiato qui sotto.

In risposta al messaggio di banoyo del 14/09/2026 alle 16:59:05

Questo sembra che non va messo li dove è ora...dovrebbe essere un segnale per la DS30. in pratica è quello cerchiato qui sotto.

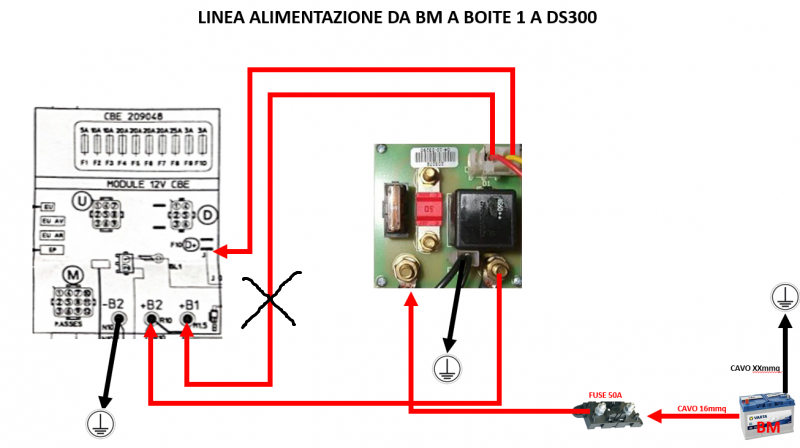

il mio disegno rispecchia in modo semplificato quello della trigano


In risposta al messaggio di Laikone del 14/09/2026 alle 17:05:19

il mio disegno rispecchia in modo semplificato quello della trigano

Il piccolo cavo rosso non capisco cosa serva messo su B1+, quel cavetto dovrebbe essere un segnale per la DS300.
Leggendo questa parte che metto sotto, mi sembra esattamente quello che si verifica:

• Problema 2: Quando spegni il motore, la cellula "muore" completamente. Non si accende il pannello di controllo e non va nessuna luce, ma appena accendi il motore tutto torna a funzionare.
  • Colpevole: La Boite sulla Batteria Servizi (BS). Il suo relè interno è bloccato su aperto o l a scheda non riceve il comando di attivazione dalla DS300.       Mi viene da pensare che forse la DS300 non genera il comando perchè a sua volta non riceve corretamente i segnali che dovrebbe...in pratica potrebbero essere quei 2 fili, rosso(segnale in uscita da Boite) , giallo (segnale in uscita DS300 per attivare Boite),  non collegati nel posto giusto.



La boite 2 (bs) funziona, perché accendendo il quadro il relé scatta e le utenze sono alimentate.

Il filo sottile rosso che va balla boite 1 al morsetto B1+ della centralina é giusto che ci sia, perché informa la centralina sulla tensione BM. In ogni caso rispecchia lo schema del mezzo fornito da Lukas.

Il pannello della centralina ora come ora risponde al comando di accensione, sia a quadro acceso che spento (almeno così ero rimasto io), é solo un problema di relé BS che non commuta (non alimenta le utenze) all’accensione pannello, ma commuta solo all’accensione quadro.

In risposta al messaggio di ufotografol del 14/09/2026 alle 17:28:17

La boite 2 (bs) funziona, perché accendendo il quadro il relé scatta e le utenze sono alimentate. Il filo sottile rosso che va balla boite 1 al morsetto B1+ della centralina é giusto che ci sia, perché informa la centralina

sulla tensione BM. In ogni caso rispecchia lo schema del mezzo fornito da Lukas. Il pannello della centralina ora come ora risponde al comando di accensione, sia a quadro acceso che spento (almeno così ero rimasto io), é solo un problema di relé BS che non commuta (non alimenta le utenze) all’accensione pannello, ma commuta solo all’accensione quadro.

...

Quindi a questo punto è sicuramente il filo giallo della boite 1 che non riceve il comando dalla DS300...ma non sappiamo da dove prende il consenso la DS300.

In risposta al messaggio di banoyo del 14/09/2026 alle 17:12:48

Il piccolo cavo rosso non capisco cosa serva messo su B1+, quel cavetto dovrebbe essere un segnale per la DS300. Leggendo questa parte che metto sotto, mi sembra esattamente quello che si verifica:Problema 2: Quando spegni

il motore, la cellula muore completamente. Non si accende il pannello di controllo e non va nessuna luce, ma appena accendi il motore tutto torna a funzionare. Colpevole: La Boite sulla Batteria Servizi (BS). Il suo relè interno è bloccato su aperto o la scheda non riceve il comando di attivazione dalla DS300.       Mi viene da pensare che forse la DS300 non genera il comando perchè a sua volta non riceve corretamente i segnali che dovrebbe...in pratica potrebbero essere quei 2 fili, rosso(segnale in uscita da Boite) , giallo (segnale in uscita DS300 per attivare Boite),  non collegati nel posto giusto.

...

magari è ciò che serve alla ds300 per accendere la parte elettronica della centralina dalla quale poi sarà possibile attivare la boite2, quella dell'alimentazione di potenza.

Purtroppo questo impianto è strano un bel po'...

In risposta al messaggio di Laikone del 14/09/2026 alle 17:41:21

magari è ciò che serve alla ds300 per accendere la parte elettronica della centralina dalla quale poi sarà possibile attivare la boite2, quella dell'alimentazione di potenza.  Purtroppo questo impianto è strano un bel po'...

Si da quello che dice ufotografol sembra proprio cosi...
