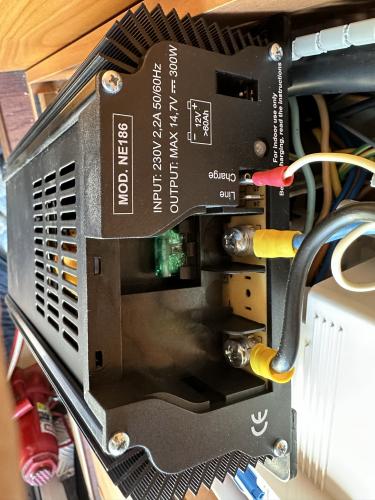

Buonasera a tutti… ho un problema col caricabatterie in oggetto: la centralina della cellula cbe non mi segnala più il collegamento alla 220 allora ho verificato sul carica batterie se usciva il segnale a 12v quando

la 220 è collegata ho trovato un cavo collegato all’uscita ‘charge’ mentre nell’uscita ‘line’ non c’è’ collegato nulla….è corretto? nell’uscita ‘charge’ in esce nulla….(dovrebbe?) mentre all’uscita Line esce in effetti una 12v a 220 collegata ma credo non sufficiente ad accendere l’indicatore sulla centralina ho il dubbio che il cb abbia un problemino infatti ho trovato dei post che parlano di questo problema ma non mi è chiaro se la +12v debba uscire da charge o da Line……ho scritto a nord elettronica ma lasciamo perdere

...

Io non ci ho capito niente.
Prima avevi la spia e ora non più?
hai o non hai i 12 volt in uscita sotto 220 collegata?
Di solito ci sono 3 fili in uscita sui carica NE con spia 220, 2 sono i 12 volt (positivo e negativo) il terzo è quello che alimenta la spia.


Ciao,
Immagno che si tratti di NE186 e non cb186, altrimenti devo cercare di aggiornarmi (non è una battuta dato che dall'esistenza di apparati Nordelettronica ho avuto molte  sorprese)
L'uscita line che tu hai misurato 12v con rete presente, è proprio quella che segnala alla centralina la presenza 230V. Che sia non collegata è molto strano.
L'ingresso charge nella Ne186, serve per permettere un algoritmo di carica con tensione che raggiunge i 15V sulla BS, per cui questo algoritmo viene eseguito solo se sull'ingresso Charge non ci sono i 12V. E' comunque un altro discorso che esula dall'oggetto della discussione.
L'uscita Line puo'fornire al massimo 50mA, piu che sufficienti ad accendere un led direttamente, o segnalare alla centralina (che accenderà l'apposito led) la presenza rete.Va fatto (o controllato) il collegamento tra l'uscita LIne di NE186 con la tua centralina CBE





In risposta al messaggio di fabrymi del 27/06/2023 alle 23:30:34

Hai ragione scusami si chiama ne186…ho corretto il post L’assistenza nordelettronica mi ha detto che l’uscita Line non riesce ad attivare la visualizzazione della rete presente ….per farlo bisogna fare una modifica

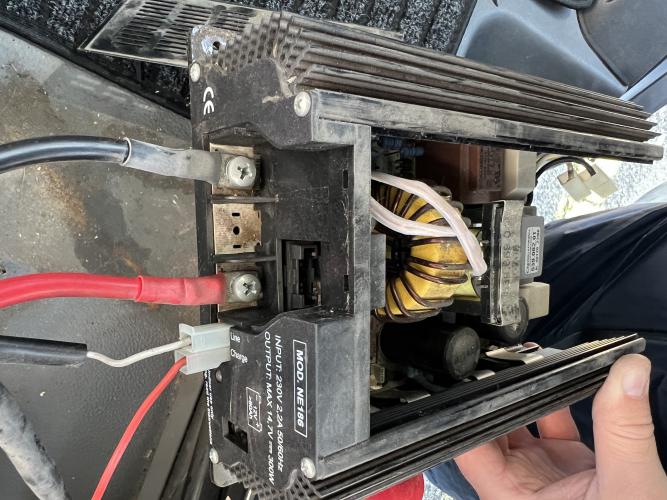

all’impianto inserendo un rele’ La cosa che davvero non mi è chiara e’ perché c’è’ collegato il cavo che porta il segnale di rete presente al faston nominato charge…..vabbè potrebbero averlo scambiato per errore…..ma quello che lascia basito è come ha fatto carthago 1 a fare sto errore e 2 lasciare l’impianto così senza modifica per cui a questo punto credo proprio che quella spia non si sia mai accesa ( io ho appena preso il camper usato e non so se ha mai funzionato) allego foto più esplicativa

...

Mi sembra strano che non riesca a pilotare l'ingresso della centralina CBE, adesso non conosco quella centralina, ma per esempio, le centraline nordelettronica credo dalla NE100 in su, colloquiano con il panello di controllo con canale seriale a due fili (piu due di alimantazione come la usb) per cui il segnale di presenza rete è letto da un circuito logico che non ha grosse pretese.
Comunque il filo su charge è abbastanza strano. Se hai il manuale della NE186, nelle ultime pagine ci sono gli schemi dove si vede chiaramente che il filo charge deve essere messo sul 12V  che c'è tra lo staccabatterie e la centralina.
Hai provato a spostare il faston da charge a Line? Magari va a posto.


In risposta al messaggio di fabrymi del 28/06/2023 alle 08:51:07

Ho scritto all'assistenza Nordelettronica...me l'hanno detto loro che direttamente non posso pilotarlo...bisogna fare una modifica esterna di cui sto aspettando lo schema  Ho provato subito a collegare il cavo all'uscita

line ed in effetti anche se ci esce un +12v la spia non si accende ...mentre se il cavo lo collego alla +12v in uscita al cb la spia si illumina quindi l'impianto è ok per questo dico che mi sembra davvero strano che carthago abbia lasciato l'impianto cosi'...praticamente la spia non ha mai funzionato desumo

...

Allora niente da fare, non ce la fa.
Mettere il relè in teoria è semplice, forse la cosa più odiosa è inscatolarlo, portare un negativo ed un 12V che deve essere protetto da fusibile.
Valuta tu se ti è piu semplice mettere un alimentatore di quelli classici da presa a muro, da 12V 1A e l'uscita di questo lo utilizzi per lo scopo, indipendente dal NE186
L'inghippo in questo caso è mettere una presa 230 dedicata.
Magari ne hai uno già e puoi fare una prova veloce.

In risposta al messaggio di renzo07 del 28/06/2023 alle 11:09:35

Allora niente da fare, non ce la fa.  Mettere il relè in teoria è semplice, forse la cosa più odiosa è inscatolarlo, portare un negativo ed un 12V che deve essere protetto da fusibile. Valuta tu se ti è piu semplice

mettere un alimentatore di quelli classici da presa a muro, da 12V 1A e l'uscita di questo lo utilizzi per lo scopo, indipendente dal NE186 L'inghippo in questo caso è mettere una presa 230 dedicata. Magari ne hai uno già e puoi fare una prova veloce.

...

Buon giorno, vorrei riesumare questo 3D per chiedervi se la presenza rete data dai caricatori Nordelettronica è un semplice 12vcc oppure trattasi di altro, in questo momento ho un pò di cose smontate e non posso verificarlo.
Volendolo sostituire, con uno che ha la curva litio, e comunque usandolo occasionalmente, non vorrei comprarne una da 200€ , ma gradirei mantenere le funzioni che si hanno quando ci si collega alle 230V.
Grazie

In risposta al messaggio di Hermesk1 del 30/11/2024 alle 09:25:23

Buon giorno, vorrei riesumare questo 3D per chiedervi se la presenza rete data dai caricatori Nordelettronica è un semplice 12vcc oppure trattasi di altro, in questo momento ho un pò di cose smontate e non posso verificarlo.

Volendolo sostituire, con uno che ha la curva litio, e comunque usandolo occasionalmente, non vorrei comprarne una da 200€ , ma gradirei mantenere le funzioni che si hanno quando ci si collega alle 230V. Grazie

...

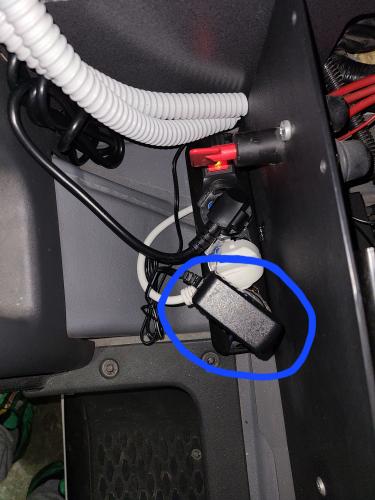

Si tratta di un 12v che nel mio caso ho replicato con un piccolo alimentatore, nel sostituire il Nordelettronica (trasformatore bruciato)
Inoltre ho aggiunto una multipla con interruttore che mi permette di decidere quando accendere il CB in presenza della 220v



In risposta al messaggio di Hermesk1 del 30/11/2024 alle 09:25:23

Buon giorno, vorrei riesumare questo 3D per chiedervi se la presenza rete data dai caricatori Nordelettronica è un semplice 12vcc oppure trattasi di altro, in questo momento ho un pò di cose smontate e non posso verificarlo.

Volendolo sostituire, con uno che ha la curva litio, e comunque usandolo occasionalmente, non vorrei comprarne una da 200€ , ma gradirei mantenere le funzioni che si hanno quando ci si collega alle 230V. Grazie

...

Ciao,
purtroppo non è così, ad esempio, NE287, caricabatteria da 17/21A. anche se nel manuale c'è scritto che l'uscita LINE è 12V, sembra che non sia così.
In questo topic del 2017, il camperista che aveva il problema, aveva misurato 5V, che non erano sufficienti a pilotare la centralina NE129 in suo possesso.

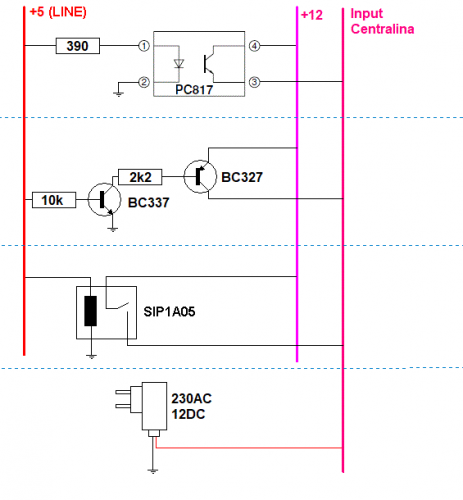

Ho trovato questo disegnino (non mi ricordo neanche se l'ho fatto io) dove ci sono le varie soluzioni.
Ho visto che che quel piccolo relè ha una bobina da  500 ohm pilotabile quindi con 10mA.
Credo comunque siano tutti circuiti teorici a parte l'alimentatore da spina.
