In risposta al messaggio di fernando63 del 19/06/2019 alle 10:47:51Elettrotecnici...dove siete??

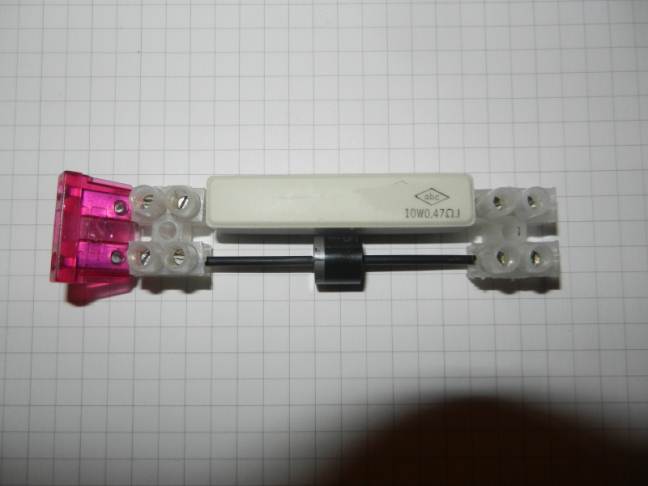

Ho acquistato per costruire il caricabatterie motore con il diodo +resistenza di Emme48, un diodo in silicio 1000V 6 ampere e una resistenza 10-50 W 0.1-47 Ohm da 25 W 22 ohm. credo di essermi sbagliato ad acquistare laresistenza perché nelle indicazioni si parla di una resistenza da non meno di 0,47 ohm e 15 o più Watt,oppure 10 Watt nel caso di 0,68 ohm. Ora chiedo per cortesia se l l'acquisto è sbagliato, e nel caso cosa succede se collego questi componenti, oppure devo ricomprare i/il componente/i Grazie
In risposta al messaggio di fernando63 del 19/06/2019 alle 13:44:59Gli elettrotecnici risponderebbero di sicuro, ma non si capisce che resistenza hai comprato:
Elettrotecnici...dove siete??

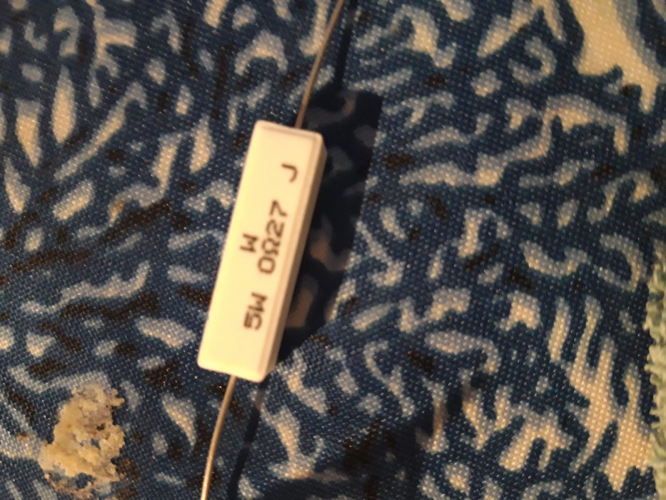

In risposta al messaggio di Stefino del 19/06/2019 alle 19:40:43Alla luce di queste interessanti teorie da quello che ho capito, in gergo tecnico, cioè niente, posso con il materiale acquistato cioe 2 diodi da 6 ampere e 8 resistenze come da foto, un fusibile, tutto collegato alle batterie, costruire questo geniale dispositivo?
Veramente la dissipazione è la somma delle potenze.le resistenze non sono batterie , in serie o parallelo i Watt si sommano.

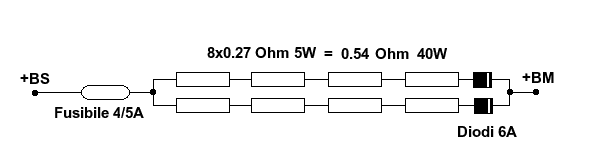

In risposta al messaggio di fernando63 del 20/06/2019 alle 13:30:59Certo, se non vuoi acquistare altre resistenze questo e' lo schema:
Alla luce di queste interessanti teorie da quello che ho capito, in gergo tecnico, cioè niente, posso con il materiale acquistato cioe 2 diodi da 6 ampere e 8 resistenze come da foto, un fusibile, tutto collegato alle batterie, costruire questo geniale dispositivo?
In risposta al messaggio di renzo07 del 20/06/2019 alle 14:20:35
Certo, se non vuoi acquistare altre resistenze questo e' lo schema:
In risposta al messaggio di Stefino del 20/06/2019 alle 15:02:03Un immenso grazie Stefino
In risposta al messaggio di fernando63 del 20/06/2019 alle 15:31:54Forse è meglio che ringrazi renzo07 che ha fatto lo schema per te.
Un immenso grazie Stefino
In risposta al messaggio di Stefino del 20/06/2019 alle 15:02:03Grazie Renzo!!
In risposta al messaggio di renzo07 del 20/06/2019 alle 14:20:35Questo è lo schema corretto, ottimo.
Certo, se non vuoi acquistare altre resistenze questo e' lo schema:
www.m48.it/diodoresistenza.asp

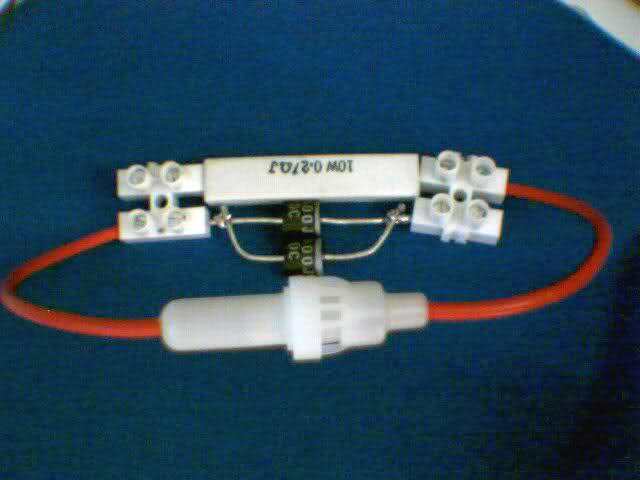

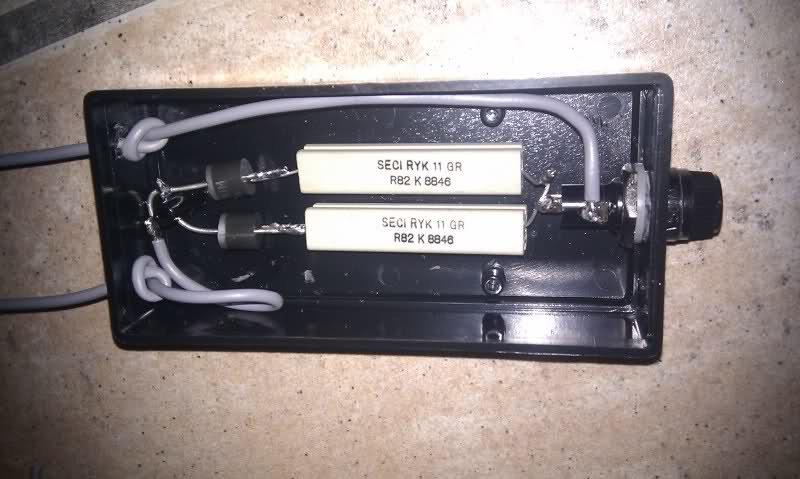

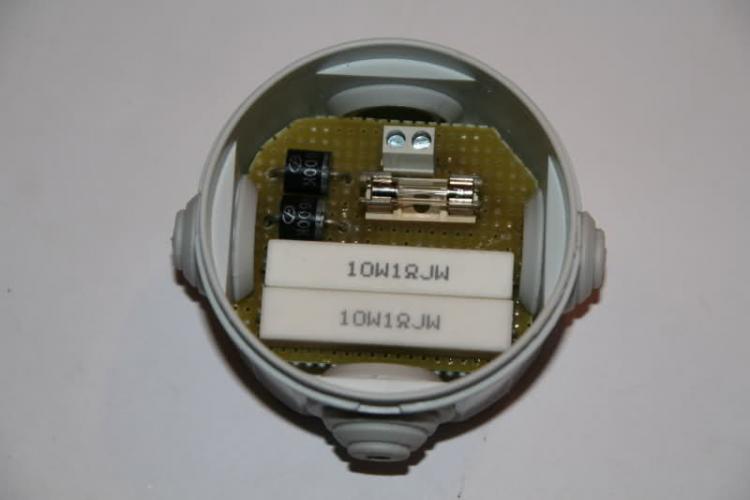

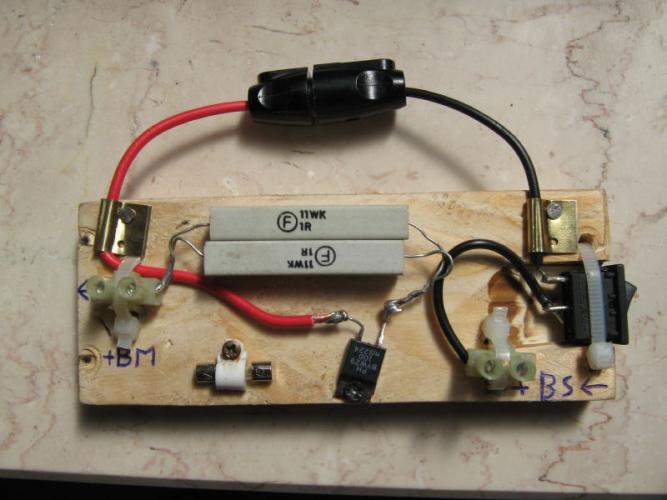

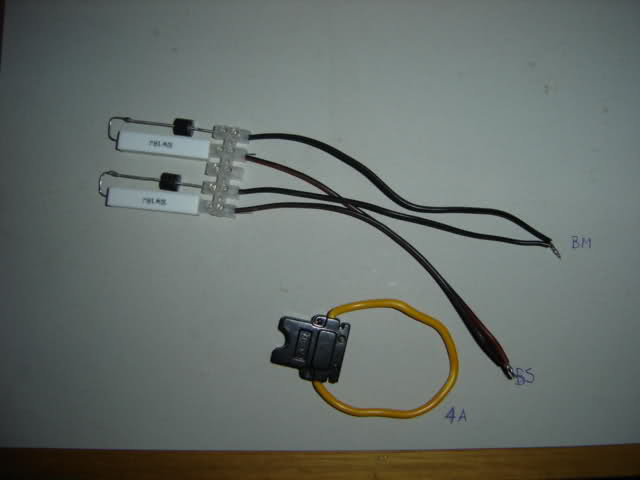

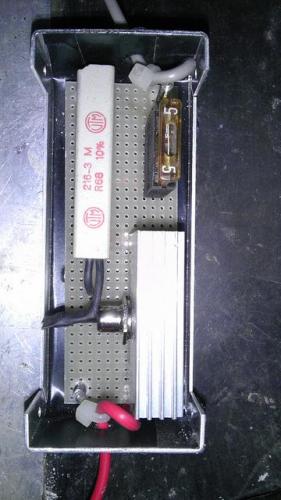

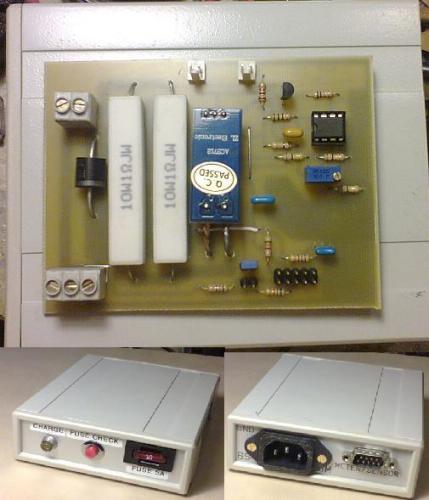

ci sono tutti gli schemi possibilihttp://www.m48.it
In risposta al messaggio di fernando63 del 22/06/2019 alle 13:59:33Le tensioni si misurano tra due punti ,ne hai indicato uno ma non l'altro.

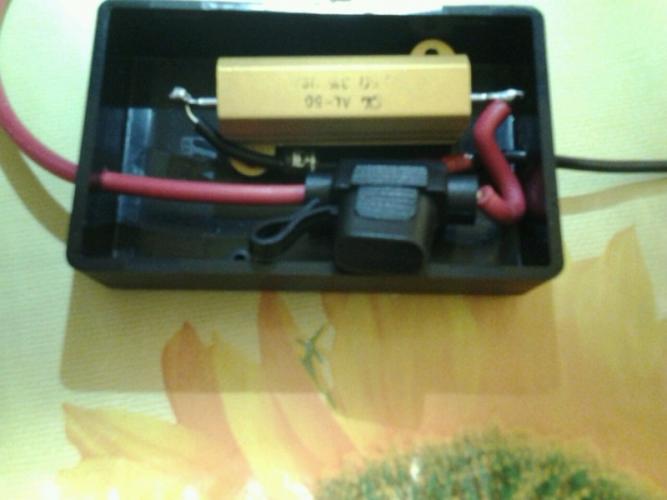

Buongiorno Giovanni! Ho assemblato il diodo +resistenza e misurato la tensione sull anodo, e mi dà circa 3, 5 volt è sufficientemente per capire se funziona ? È giusta la tensione di uscita? Grazie
In risposta al messaggio di Stefino del 22/06/2019 alle 15:25:12Grazie Stefino, ho posizionato il diodo +resistenza dove prima c era il parallelatore, allora, misurando la tensione sul catodo, quello della bm ho la tensione di 12 e rotti volt, sull anodo 3,4 circa, sulla bs ho avuto qualche dubbio , il fusibile è collegato al positivo della bs e li mi sono fermato! Ora che ci penso avrei dovuto misurare la tensione dell bs inserendo i puntali nel portafusibile! Almeno credo! Queste sono le tensioni che ho trovato.
Le tensioni si misurano tra due punti ,ne hai indicato uno ma non l'altro. poi per te è una uscita per me no. Io credo di aver capito dove hai effettuato la misura è direi che è un po' altina anche per il fatto che mancano 0.2 V del diodo schotky sempre che hai usato quello è non un normale da 0.7 V.
