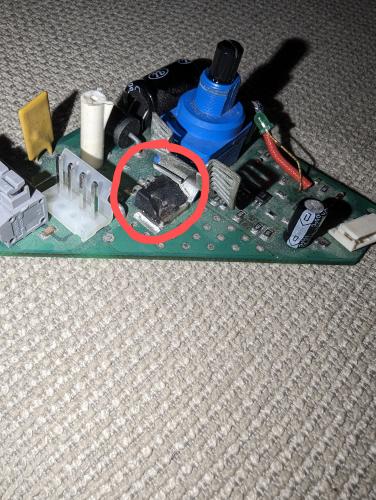

Scheda Turbovent componente bruciato

Ad occhio è un scr in TO 220.
è il componente che pilota la variazione di velocità.
senza codice scritto sopra bisognerebbe andare a tentativi.


In risposta al messaggio di SilverHaze del 04/03/2025 alle 21:49:22

Ad occhio è un scr in TO 220. è il componente che pilota la variazione di velocità. senza codice scritto sopra bisognerebbe andare a tentativi.

Sapendo l'assorbimento (potenza) del turbovent e sapendo che lavora a 12 volt si potrebbe scegliere un scr consultando dei data sheet, sempre che il tecnico sia un tecnico. Gli chiederei di verificare se c'è ( non lo capisco dalla foto) un diodo in anti parallelo al carico, sarebbe una buona protezione dell'scr.
Andrea

In risposta al messaggio di rattogi del 04/03/2025 alle 19:15:57

Buonasera a tutti, Mi si è bruciato un pezzo della scheda del turbovent. Un tecnico mi ha detto che potrebbe fare la riparazione se gli do il codice del pezzo bruciato; purtroppo  a causa della fusione del componente non è più leggibile. Provo a postare una foto per vedere se qualcuno riuscisse a fornirmi il codice del pezzo. Grazie a chi può aiutarmi flavio

Premetto che non ho un turbovent ma progetto e realizzo quel genere di elettroniche.
Forse humbleroad descrive quel problema...
Mi sembra di ricordare che secondo lui dipende dalla tensione di alimentaizone e che grazie a lui nelle nuove versioni lo hanno cambiato, quindi non rimetterci lo stesso (magari trova il video, non so come aiutarti in questo).

E' una riparazione banale non serve il codice, basta sbrogliare il circuito e si deduce cosa mettere.
Io dovendo andare alla cieca ci metterei un IRF520 che è il mosfet piu comune della terra, lo trovi su amzn, regge il triplo della corrente che consuma un turbovent e arriva a 100V, al 99% danni non se ne possono fare col mosfet sbagliato, male che vada si brucia di nuovo (in tal caso ci metti un mosfet che regge ancora piu corrente).
C'è la remota possibilità che non sia un mosfet, in tal caso i danni li fai ma tutto suggerisce che sia il mosfet che genera il pwm.

ps: Per la serie meglio stare zitti che parlare e confermare la propria ignoranza.. .non si progettano circuiti DC con

SCR

In risposta al messaggio di rattogi del 04/03/2025 alle 19:15:57

Buonasera a tutti, Mi si è bruciato un pezzo della scheda del turbovent. Un tecnico mi ha detto che potrebbe fare la riparazione se gli do il codice del pezzo bruciato; purtroppo  a causa della fusione del componente non è più leggibile. Provo a postare una foto per vedere se qualcuno riuscisse a fornirmi il codice del pezzo. Grazie a chi può aiutarmi flavio

Quello blu è un potenziometro o un commutatore rotante?
suppongo che da quello regolavi la velocità
quanti anni ha quel turbovent?
il transistor bruciato ha 3 piedini giusto?
potrebbe essere un MOSFET o un comune transistor BJT, oppure un darlington, oppure un circuito integrato regolatore, le possibilità sono molte e si può capire solo risalendo allo schema elettrico

In ogni caso non è detto che sostituendolo con un'altro esatto funzioni, magari ha altro rotto o piste del pcb bruciate

Se come suppongo regola la velocità del motore e funziona a 12V cc non può essere un SCR

Puoi sostituirlo con un circuito controllo motori in PWM gia pronto, devi solo controllare l'assorbimento in A o in W  del motore

potrebbe bastare da 10A costo 10/15 euro, devi controllare come puoi montarlo all'interno meccanicamente

C'è un'etichetta con i dati sull'apparecchio? Magari anche il modello?

Prova a vedere qui

https://www.amazon.it/s?k=regol...

Riesci a capire se quel circuito è direttamente alimentato a 12V ed è è poi collegato al motore

Potrebbe avere un positivo di ingresso e uno di uscita verso il motore e una massa (di solito nera oppure anche due masse, puoi controllare?

alzo la mano chieda venia , volevo scrivere pwm ma ho scritto scr che nemmeno a farlo apposta ho sostituito su un dimmer/regolatore per resistenza a 220 qualche giorno fa. Lapsus

In risposta al messaggio di SilverHaze del 05/03/2025 alle 07:59:43

alzo la mano chieda venia , volevo scrivere pwm ma ho scritto scr che nemmeno a farlo apposta ho sostituito su un dimmer/regolatore per resistenza a 220 qualche giorno fa. Lapsus

Si perchè i Tiristori (SCR) in cc una volta innescati rimangono chiusi fintanto che è presente l'alimentazione, devono essere disalimentati o cortocircuitati per aprirsi, mentre in corrente alternata si possono usare per regolare la potenza attraverso la parzializzazione di fase (dimmer) usandone due in antiparallelo



In risposta al messaggio di rattogi del 04/03/2025 alle 19:15:57

Buonasera a tutti, Mi si è bruciato un pezzo della scheda del turbovent. Un tecnico mi ha detto che potrebbe fare la riparazione se gli do il codice del pezzo bruciato; purtroppo  a causa della fusione del componente non è più leggibile. Provo a postare una foto per vedere se qualcuno riuscisse a fornirmi il codice del pezzo. Grazie a chi può aiutarmi flavio

Verifica anche se quel componente è saltato per cause esterne, devi assicurarti che il turbovent giri liberamente e che non sia bloccato o molto duro a girare.
Dopo puoi provare a sostituire quello che molto probabilmente è un mosfet, per quello che costa puoi anche povare a mettere un IRF530.

In risposta al messaggio di SilverHaze del 05/03/2025 alle 07:59:43

alzo la mano chieda venia , volevo scrivere pwm ma ho scritto scr che nemmeno a farlo apposta ho sostituito su un dimmer/regolatore per resistenza a 220 qualche giorno fa. Lapsus

Per la serie sbagliare è umano ma perseverare è diabolico...
Sostituendo scr con pwm la frase non ha senso ugualmente (non esiste un pwm in to220).
Capisco che se hai sostituito ieri un scr su un dimmer puoi esserti confuso.
Però normalmente non è un SCR nemmeno quello del dimmer 220, è un triac (l'SCR è unidirezionale passa soltanto metà delle semionde), quindi se ci hai messo un scr non andrà mai a piu della metà della potenza.

In risposta al messaggio di Frank Blue del 05/03/2025 alle 12:09:38

Per la serie sbagliare è umano ma perseverare è diabolico... Sostituendo scr con pwm la frase non ha senso ugualmente (non esiste un pwm in to220). Capisco che se hai sostituito ieri un scr su un dimmer puoi esserti confuso.

Però normalmente non è un SCR nemmeno quello del dimmer 220, è un triac (l'SCR è unidirezionale passa soltanto metà delle semionde), quindi se ci hai messo un scr non andrà mai a piu della metà della potenza.

...

Beh.. ci si può confondere, capita, non mi sembra grave..

Silverhaze

SCR e PWM non sono due dispositivi, lo è solo il primo, acronimo di Silicon Controlled Rectifier (diodo controllato al silicio)
dato che l'SCR se controllato attraverso il gate, rimane in conduzione fintanto che la corrente non va a zero, si utilizza molto per regolare la corrente alternata, per ottenere una regolazione si montano due SCR in antiparallelo in modo da parzializzare le due semionde, questo è possibile perchè ad ogni semionda la corrente si azzera, cosa che non succede con la DC
il triac equivale a due SCR già montati in antiparallelo ma avendo un solo gate il controllo è un pò diverso, i dimmer professionali sono tutti fatti con doppio SCR e due controlli separati, uno per la semionda positiva e uno per quella negativa
Purtroppo generano molte armoniche dovute al fatto che le semionde vengono interrotte bruscamente per ottenere la regolazione a parzializzazione di fase.

Come i varialuce casalinghi.

quelli professionali hanno dei filtri LC con bobine toroidali in polvere di ferro e nonostante tutto se non si prendono i giusti accorgimenti i disturbi si propagano comunque

Sono ancora in uso ma sono sostituiti un pò alla volta con dimmer sinusoidali a Mosfet


Il PWM  è una metodologia di controllo della potenza attraverso impulsi modulati in ampiezza, acronimo di Pulse Whidth Modulation e non un dispositivo.











In risposta al messaggio di rubylove del 05/03/2025 alle 13:04:03

Beh.. ci si può confondere, capita, non mi sembra grave.. Silverhaze SCR e PWM non sono due dispositivi, lo è solo il primo, acronimo di Silicon Controlled Rectifier (diodo controllato al silicio) dato che l'SCR se controllato

attraverso il gate, rimane in conduzione fintanto che la corrente non va a zero, si utilizza molto per regolare la corrente alternata, per ottenere una regolazione si montano due SCR in antiparallelo in modo da parzializzare le due semionde, questo è possibile perchè ad ogni semionda la corrente si azzera, cosa che non succede con la DC il triac equivale a due SCR già montati in antiparallelo ma avendo un solo gate il controllo è un pò diverso, i dimmer professionali sono tutti fatti con doppio SCR e due controlli separati, uno per la semionda positiva e uno per quella negativa Purtroppo generano molte armoniche dovute al fatto che le semionde vengono interrotte bruscamente per ottenere la regolazione a parzializzazione di fase. Come i varialuce casalinghi. quelli professionali hanno dei filtri LC con bobine toroidali in polvere di ferro e nonostante tutto se non si prendono i giusti accorgimenti i disturbi si propagano comunque Sono ancora in uso ma sono sostituiti un pò alla volta con dimmer sinusoidali a Mosfet Il PWM  è una metodologia di controllo della potenza attraverso impulsi modulati in ampiezza, acronimo di Pulse Whidth Modulation e non un dispositivo.

...

E 3!
Vabbè oggi ve la cercate! :D
Per la serie il cieco che dice allo zoppo dove mettere i piedi..
PWM NON modula l'onda in ampiezza (si chiama amplitude modulation o AM quella), varia il duty cycle ovvero la frazione tra il tempo ON e quello OFF del ciclo variando la larghezza/lunghezza dell'impulso nel tempo (pulse width).


In risposta al messaggio di rattogi del 04/03/2025 alle 19:15:57

Buonasera a tutti, Mi si è bruciato un pezzo della scheda del turbovent. Un tecnico mi ha detto che potrebbe fare la riparazione se gli do il codice del pezzo bruciato; purtroppo  a causa della fusione del componente non è più leggibile. Provo a postare una foto per vedere se qualcuno riuscisse a fornirmi il codice del pezzo. Grazie a chi può aiutarmi flavio

Hai letto un bel trattato di elettronica, cambia il componente al massimo con meno di 70 euro lo riprendi nuovo
Non si legge il componente



In risposta al messaggio di rattogi del 04/03/2025 alle 19:15:57

Buonasera a tutti, Mi si è bruciato un pezzo della scheda del turbovent. Un tecnico mi ha detto che potrebbe fare la riparazione se gli do il codice del pezzo bruciato; purtroppo  a causa della fusione del componente non è più leggibile. Provo a postare una foto per vedere se qualcuno riuscisse a fornirmi il codice del pezzo. Grazie a chi può aiutarmi flavio

Se non vuoi cambiate tutto con un originale
potresti optare per qualcosa di simile
8,90 € su Amazon  da 8A

https://www.amazon.it/ARCELI-Re...

oppure  su Temu  da 2A  (se sono sufficienti )

-21&linkCode=df0&hvadid=701238950044&hvpos=&hvnetw=g&hvrand=254499916934915264&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=1008824&hvtargid=pla-923199522641&psc=1&gad_source=1


ben  1,13 €

E sicuramente più "attuale" della vescchia scheda , che era di quale anno....?

E se serve la inversione della rotazione     da 6,00 €

https://www.elettronicanobile.i...

In risposta al messaggio di Frank Blue del 05/03/2025 alle 14:58:19

E 3! Vabbè oggi ve la cercate! :D Per la serie il cieco che dice allo zoppo dove mettere i piedi.. PWM NON modula l'onda in ampiezza (si chiama amplitude modulation o AM quella), varia il duty cycle ovvero la frazione tra il tempo ON e quello OFF del ciclo variando la larghezza/lunghezza dell'impulso nel tempo (pulse width).

Sei sempre alla ricerca del protagonismo anche quando sarebbe meglio starsene zitti, è piu forte di te, pur di schernire gli altri sei disposto dire fesserie e fare brutte figure

'Pulse width modulation" significa impulsi modulati in ampiezza, infatti il duty cycle varia la percentuale  di stato on e stato off e lo fa esattamente variando l'ampiezza degli impulsi da zero al 100%

Lo dice la parola stessa

Pulse width modulation..
Impulsi modulati in ampiezza..

misà che te giusto su camperonline puoi fare l'ingegnere..




In risposta al messaggio di Grinza del 05/03/2025 alle 15:50:18

Hai letto un bel trattato di elettronica, cambia il componente al massimo con meno di 70 euro lo riprendi nuovo Non si legge il componente

credo che questo sia il consiglio migliore fin qui letto

In risposta al messaggio di Grinza del 05/03/2025 alle 15:50:18

Hai letto un bel trattato di elettronica, cambia il componente al massimo con meno di 70 euro lo riprendi nuovo Non si legge il componente

Quella scheda, sembra una protoboard, cioè componenti montati su una scheda preforata che si usa per realizzare dei prototipi
Se guardi il circuito ha tutti forellini, significa che è quel tipo di scheda per prototipi.

Con questo non dico che non funzioni ma che non è una scheda commerciale, tantomeno originale, visto che qui si esalta l'originalità del prodotto come unica soluzione.

Questo lo dico per quello che vedo

Se anche fosse originale, non credo che possa funzionare meglio di una scheda PWM gia pronta, negli anni le cose sono cambiate e parecchio

Credo che non sia neanche PWM ma non ne sono sicuro, dovrei avere il circuito in mano e vedere se c'è altro

Io non avrei dubbi per la sostituzione, certo bisogna essere in grado di farlo

Adesso la chiudo, per quello che mi riguarda, noi scriviamo e ripetiamo cose gia dette, mentre l'autore si è gia dileguato ma sappiamo bene che qui si risponde non per aiutare gli altri ma se stessi, certamente senza mai leggere quello che è stato scritto prima, viceversa non potrebbero arrivare risposte fotocopia e quintali di saccente arroganza e maleducazione!



In risposta al messaggio di rubylove del 06/03/2025 alle 08:52:35

Quella scheda, sembra una protoboard, cioè componenti montati su una scheda preforata che si usa per realizzare dei prototipi Se guardi il circuito ha tutti forellini, significa che è quel tipo di scheda per prototipi.

Con questo non dico che non funzioni ma che non è una scheda commerciale, tantomeno originale, visto che qui si esalta l'originalità del prodotto come unica soluzione. Questo lo dico per quello che vedo Se anche fosse originale, non credo che possa funzionare meglio di una scheda PWM gia pronta, negli anni le cose sono cambiate e parecchio Credo che non sia neanche PWM ma non ne sono sicuro, dovrei avere il circuito in mano e vedere se c'è altro Io non avrei dubbi per la sostituzione, certo bisogna essere in grado di farlo Adesso la chiudo, per quello che mi riguarda, noi scriviamo e ripetiamo cose gia dette, mentre l'autore si è gia dileguato ma sappiamo bene che qui si risponde non per aiutare gli altri ma se stessi, certamente senza mai leggere quello che è stato scritto prima, viceversa non potrebbero arrivare risposte fotocopia e quintali di saccente arroganza e maleducazione!

...

Sembra ma se guardi bene anche la scheda ‘rotta’ dell’amico è identica (almeno mi sembra)

In risposta al messaggio di Grinza del 06/03/2025 alle 18:27:24

Sembra ma se guardi bene anche la scheda ‘rotta’ dell’amico è identica (almeno mi sembra)

Non sò, a me sembra una scheda preforata, ha i fori dappertutto al passo standard (2,54) però questo non significa che poi abbiano fatto una piccola produzione, a volte ci sono artigiani che si organizzano per fare quello che il produttore non fa più perchè magari è un prodotto obsoleto

Su quella scheda ci sono meno di 5 euro di materiali se li compro io, figurati un produttore

In risposta al messaggio di rubylove del 06/03/2025 alle 20:14:29

Non sò, a me sembra una scheda preforata, ha i fori dappertutto al passo standard (2,54) però questo non significa che poi abbiano fatto una piccola produzione, a volte ci sono artigiani che si organizzano per fare quello

che il produttore non fa più perchè magari è un prodotto obsoleto Su quella scheda ci sono meno di 5 euro di materiali se li compro io, figurati un produttore

...

Non è un preforata, quei fori servono a trasportare il calore dalla lamina di rame superiore a quella inferiore, è un metodo per distribuire e disperdere il calore prodotto dal MOSFET, un modo  per risparmiare il costo di un dissipatore.
Comunque è un dispositivo da pochi euro e quelli postati sono dello stesso livello...unica cosa servirebbe sapere le correnti in gioco per poter prendere una scheda sostitutiva adatta.

In risposta al messaggio di banoyo del 06/03/2025 alle 21:12:14

Non è un preforata, quei fori servono a trasportare il calore dalla lamina di rame superiore a quella inferiore, è un metodo per distribuire e disperdere il calore prodotto dal MOSFET, un modo  per risparmiare il costo

di un dissipatore. Comunque è un dispositivo da pochi euro e quelli postati sono dello stesso livello...unica cosa servirebbe sapere le correnti in gioco per poter prendere una scheda sostitutiva adatta.

...

Si è possibile, l'immagine è scadente, credo che sia come dici tu

Apro un piccolo OT,, forse.

Ho notato la presenza di una resistenza PTC, quella gialla a sinistra nella foto:



Quella resistenza 2 watt, 50 mOhm dal costo di ben 71 centesimi di euro e' stata fonte di numerosi problemi ai possessori di gradini elettrici Project 2000 ed infatti, si è spesso costretti a sostituire l'intera "centralina" al modico costo di 140 euro, peraltro, la componentica che consta di ben 5 diodi e 3 micro relė, oltre alla resistenza suddetta, su di un PCB 550x700 mm e' affogata in una schiuma espansa finemente ritagliata a misura.

Purtroppo per porvi rimedio ho speso la bellezza di 18 euro ma, avendo successivamente aperto e ripulita la "centralina" potrei ora riprodurla in serie con meno di 10 euro.



Perdonate la divagazione ma, certe cose ti fanno proprio cadere giù le cosiddette, ekkekkakkio!

Ciro
