Sezione cavo mm per pannelli solari

In risposta al messaggio di alessiofbt del 25/10/2022 alle 08:01:02

Ho 3 pannelli da 250 watt l'uno monocristallini collegati in parallelo quindi con una bella uscita in ampere...che sezione di cavo usare da quelli al regolatore? Considerato che ci sono almeno 8 metri di cavo nel passaggio e anche la sezione da usare dal regolatore alle batterie Alessiofbt

Se stimiamo una tensione di riferimento pari a 18V e consideriamo di avere 16 metri il cavo sarebbe almeno 25 mmq.
Però trattandosi di PV devi valutare il rendimento effettivo e la tensione reale, considerando anche che la cdt potrebbe essere meno importante all'entrata del regolatore.
Dal regolatore alla batteria devi vedere la lunghezza, è il parametro fondamentale per il calcolo della sezione.

indipendentemente dalla sezione che per scelta vorrai mettere, credo che tu abbia come primo problema il tipo di capocorda che è in grado di gestire sia la morsettiera sui pannelli, sia quella sul regolatore...


In risposta al messaggio di alessiofbt del 25/10/2022 alle 08:01:02

Ho 3 pannelli da 250 watt l'uno monocristallini collegati in parallelo quindi con una bella uscita in ampere...che sezione di cavo usare da quelli al regolatore? Considerato che ci sono almeno 8 metri di cavo nel passaggio e anche la sezione da usare dal regolatore alle batterie Alessiofbt

Ma scusa che regolatore usi o hai intenzione di usare?
Se tu usassi un mppt adeguato potresti mettere i pannelli in serie, avresti tanti volt e pochi ampere in uscita.
I cavi potrebbero essere piu fini.

considera che 40A non li vedrai mai anche nelle migliori delle ipotesi, quindi, ripeto, monta il cavo che il regolatore ti permette di gestire.

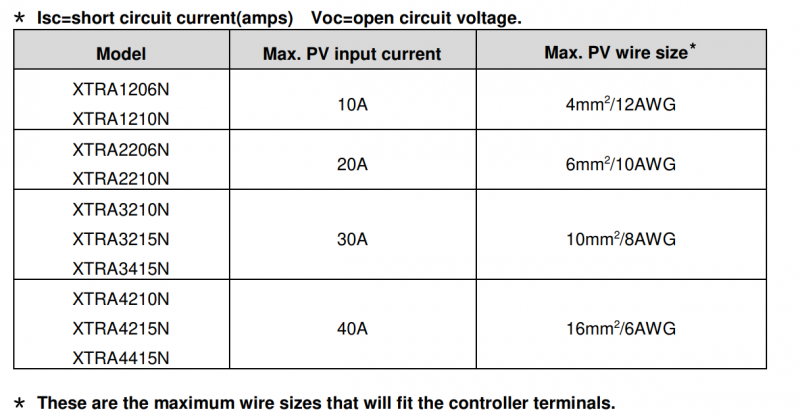

Ti metto questa tabella della epever... dove leggendo servirebbero 16mmq.
Questo è uno dei motivi per cui io non consiglio mai oltre i 150W di pannelli...

Scusate se intervengo

Non riesco a capire una cosa, ho appena finito l'impianto fotovoltaico sulla casa, 38 pannelli totale W14820 divisi in due linee, sono venuti giù dal tetto con due cavi da 4 mm2 per ogni linea con i classici connettori ad innesto rapido, dall'ultimo pannello all'inverter ho circa 15/20 metri...i cavi sono da 4 mm2.

Cosa mi sfugge?



In risposta al messaggio di ellemare49 del 25/10/2022 alle 19:20:35

Scusate se intervengo Non riesco a capire una cosa, ho appena finito l'impianto fotovoltaico sulla casa, 38 pannelli totale W14820 divisi in due linee, sono venuti giù dal tetto con due cavi da 4 mm2 per ogni linea con i classici connettori ad innesto rapido, dall'ultimo pannello all'inverter ho circa 15/20 metri...i cavi sono da 4 mm2. Cosa mi sfugge?

Non lo so. Cosa vuoi sapere ?
prima di fare domande studia elettrotecnica poi quando hai dei dubbi si chiede a chi insegna.

In risposta al messaggio di ellemare49 del 25/10/2022 alle 19:20:35

Scusate se intervengo Non riesco a capire una cosa, ho appena finito l'impianto fotovoltaico sulla casa, 38 pannelli totale W14820 divisi in due linee, sono venuti giù dal tetto con due cavi da 4 mm2 per ogni linea con i classici connettori ad innesto rapido, dall'ultimo pannello all'inverter ho circa 15/20 metri...i cavi sono da 4 mm2. Cosa mi sfugge?

Quindi per 7410w di pannelli vanno bene 4 mmq. allora possiamo dire che al collega che ne ha meno di un decimo va bene un cavo da 0,5 mmq.
Più’ piccolo è difficile da trovare.

Immagino che con lo stesso principio  per un inverter da
2000w basta 1,5 mmq.



In risposta al messaggio di alessiofbt del 25/10/2022 alle 20:22:10

Come regolatore ho un pwn epever da 60a,avevo intenzione successivamente di sostituirlo con un mppt che ho letto essere migliori giusto?

Sicuramente interverranno quelli che hanno più esperienza sui PV. Personalmente con un impianto come il tuo farei almeno due se non tre circuiti separati.



In risposta al messaggio di Subalpino del 25/10/2022 alle 22:46:16

Quindi per 7410w di pannelli vanno bene 4 mmq. allora possiamo dire che al collega che ne ha meno di un decimo va bene un cavo da 0,5 mmq.  Più’ piccolo è difficile da trovare. Immagino che con lo stesso principio  per un inverter da  2000w basta 1,5 mmq.

No, penso che siano due principi differenti.
I pannelli sono una cosa, l'inveter da 2000 W un altra.

I cavi del mio inverter da 15000 W sono molto grandi.



In risposta al messaggio di ellemare49 del 25/10/2022 alle 19:20:35

Scusate se intervengo Non riesco a capire una cosa, ho appena finito l'impianto fotovoltaico sulla casa, 38 pannelli totale W14820 divisi in due linee, sono venuti giù dal tetto con due cavi da 4 mm2 per ogni linea con i classici connettori ad innesto rapido, dall'ultimo pannello all'inverter ho circa 15/20 metri...i cavi sono da 4 mm2. Cosa mi sfugge?

Non ho capito..hai solo 2 linee in ingresso al regolatore?
hai 38 pannelli da 390w. Se hai fatto l'impianto ora saranno facilmente halfcut da 108/120 o 144 celle.
Ognuno con vmpp tra 30 e 40v a seconda del numero di celle.

Se fossero 2 linee di pannelli solo in serie avresti oltre 500v in ogni linea e una corrente di diciamo 10A su ogni linea .
Mi sembra strano ma possibile visto i cavi così sottili.
Regolatori in grado di gestire una vmpp di 500v sono molto cari comunque

Per darti info devi dire la configurazione esatta delle stringhe di pannelli, quanti in parallelo e quanti in serie, o se tutti in serie.

Ricorda che la tensione su quei cavi da 4mmq che ti scendono è pericolosissima! Nonostante siano pannelli solari e corrente continua.
Batterie? O no? Semmai che tensione? 96v?
Complimenti per l.imoianto.
IO non amo gli impianti on grid senza batterie perché secondo me sono solo un favore alle compagnie.
Investimento sulle spalle dei privati e corrente prodotta per loro che la rivendono a un sacco di più di quanto la pagano (che poi non la pagano in moneta).

Ho appena realizzato un impiantino da 1800 watt a 4 pannelli da 450 a 144 celle,con unico inverter caricabatterie MPPT 3000watt.

E 2 batterie da 250ah in serie a 24v
Poco più 1600 euro
 di materiale totale, con un carrello da Leroy Merlin .
Per alimentare una stanza con lavatrice, frigo, asciugatrice  etc,nella casa si un amico.
Off grid con inverter sincronizzato alla rete che alimenta o carica in parallelo alla rete se serve e autonomamente quando può.
2 coppie di 2 pannelli in parallelo in serie tra loro. MPP a 76v e corrente 20A massimi.




In risposta al messaggio di Laikone del 25/10/2022 alle 18:39:13

considera che 40A non li vedrai mai anche nelle migliori delle ipotesi, quindi, ripeto, monta il cavo che il regolatore ti permette di gestire.  Ti metto questa tabella della epever... dove leggendo servirebbero 16mmq. Questo è uno dei motivi per cui io non consiglio mai oltre i 150W di pannelli...

I 37 A li può vedere eccome in estate in rare condizioni di passaggio di nuvole bianche intorno al sole per momenti di minuti se la richiesta è abbastanza. In queste condizioni in estate ci sono picchi di irraggiamento oltre 1000w/M2 grazie alla diffusione delle nuvole bianche attaccate a un sole libero, che fanno produrre al pannello più della potenza nominale.
non è fantascienza è possibilissimo.

Pannelli da 150 watt se ne possono mettere anche 10...l.errore è metterli in parallelo.
In serie puoi avere 900 watt e portare uno sputo di corrente di 7.5A con 6 pannelli da 150w in serie a 120 volt di MPP con un regolatore da 150v di Voc.

Quindi non diciamo cose semplicistiche. Il fotovoltaico è un mondo molto modulare a moltissime possibilità per ottenere lo stesso risultato. E tutto va studiato in base alle esigenze.
la.tensione a cui mettere i pannelli non è una mera questione di cavi e resistenza ma di clima, di luce di condizioni di uso, e soprattutto DI TIPO DI REGOLATORE MPPT.
CI SONO soluzioni sbagliate come ad esempio pannelli con MPP a 18v in parallelo con regolatore victron che parte quando la tensione pannelli e 5v maggiore di batteria.
Quindi in certe giornate può non partire praticamente mai.
O pannelli a 60 celle in parallelo su batterie a 24v con detto regolatore.

Serie, parallelo, serie/parallelo, molti regolatori in parallelo etc etc. Le soluzioni sono tante e ognuna ha una logica.

Quello che mon è logico è mettere 700 watt in parallelo è portare 25/35A a metri di distanza.

Se puoi cinsi accontenta di un impianto che è efficiente solo quando produce il 20% allora ok
Che è la ragione per cui vari impianti solari suo camper fanno pietà.

In risposta al messaggio di alessiofbt del 25/10/2022 alle 08:01:02

Ho 3 pannelli da 250 watt l'uno monocristallini collegati in parallelo quindi con una bella uscita in ampere...che sezione di cavo usare da quelli al regolatore? Considerato che ci sono almeno 8 metri di cavo nel passaggio e anche la sezione da usare dal regolatore alle batterie Alessiofbt

Ciao.

In risposta al messaggio di alessiofbt del 26/10/2022 alle 07:51:20

Hai spiegato bene tutto quanto e ho capito che devo investire di più anche sul regolatore e troverò anche il modo sicuramente per diminuire la distanza tra i pannelli e il regolatore perché in effetti c'è troppa dispersione così facendo se ho bisogno di aiuto riscrivo di nuovo grazie

Si..ma poi se compri unmppt o 2 non hai più il problema della distanza poiché puoi ridurre enormemente la corrente con serie o serie parallelo e puoi usare i normali cavi specifici solari da 6mmq a doppio isolamento e comodamente i connettori mc4.

Purtroppo avendo un PWM sprechi in parte la spesa di aver acquistato ben 750w di potenza.
Un impianto da 750 watt sul camper se lo fai bene mppt ha un potenziale enorme.
In rapporto ai consumi. Io se non piove o è veramente nuvoloso mando il trivalente su inverter dalla mattina a pomeriggio con solo 450watt. Oltre ai PC e la televisione e cosette varie.
750 watt fatti bene hanno un potenziale di 4 kilowatt ora in un giorno estivo cioè 300AH di ricarica o consumo.

Chiiaro che se non hai grosse necessità anche con una perdita da pwm è un impianto che rende tantissimo. Diciamo che renderebbe poco più del mio da 450w per dare un idea.

Ma sarebbe un peccato in tutte le situazioni di nuvolo /pioggia o di inverno dove anche 750 watt devono rendere al 100%.

Per farti un esempio in una giornata estiva di pioggia ininterrotta io produco dai 350 ai 500 wartora . Che non è né poco né tanto.
Con 750w fatti bene nella stessa giornata di pioggia produrresti da 550 a 800 Wh. Cioè tra 40 e 60Ah.

Ma con pwm produrresti come o meno di me.

In risposta al messaggio di alessiofbt del 25/10/2022 alle 08:01:02

Ho 3 pannelli da 250 watt l'uno monocristallini collegati in parallelo quindi con una bella uscita in ampere...che sezione di cavo usare da quelli al regolatore? Considerato che ci sono almeno 8 metri di cavo nel passaggio e anche la sezione da usare dal regolatore alle batterie Alessiofbt

Ci vedrei molto bene 3 regolatori MPPT da 20 Ampere ciascuno, uno per ogni pannello solare.
In pratica avresti 3 impianti separati e autonomi cablati con fili da 4 mmq appositi per il fotovoltaico, pratici da maneggiare e compatibili con i connettori MC4.
La differenza di prezzo tra 3 regolatori da 20A e uno solo da 60A non è enorme.

Ci racconti anche le caratteristiche dei pannelli solari?
La tensione a vuoto per esempio.

Il regolatore enorme PWM regalalo ad un amico, ancora meglio ad un... nemico.

Marco.

In risposta al messaggio di Emme48 del 26/10/2022 alle 16:41:06

Ci vedrei molto bene 3 regolatori MPPT da 20 Ampere ciascuno, uno per ogni pannello solare. In pratica avresti 3 impianti separati e autonomi cablati con fili da 4 mmq appositi per il fotovoltaico, pratici da maneggiare e

compatibili con i connettori MC4. La differenza di prezzo tra 3 regolatori da 20A e uno solo da 60A non è enorme. Ci racconti anche le caratteristiche dei pannelli solari? La tensione a vuoto per esempio. Il regolatore enorme PWM regalalo ad un amico, ancora meglio ad un... nemico. Marco.

...

Si..in tutto questo mi sono dimenticato di dire che la soluzione tecnicamente più efficiente a vari livelli sono 3 mppt separati.

A questo proposito questo regolatore "semiartigianale" o comunque prodotto a bassissima scala, che ho da poco scoperto con oltre 99% di efficienza di conversione a quasi tutte le potenze, sarebbe l impianto più efficiente possibile.
Inoltre parte già in mppt con pannelli a tensione inferiore alle batterie (tipologia back boost) e ha in teoria il minore rumore radio nel panorama dei regolatori mppt, se uno è radioamatore nel camper.

Ovviamente 3 da 16A costano 520 euro

https://www.diysolarforu.com/pr...

Lo segnalo più che altro per conoscenza...
