In risposta al messaggio di flavius67 del 05/03/2022 alle 20:29:33Ciao, per poterti consigliare necessitano alcune informazioni :
Ho un relè 30A e lo devo armare con 10,5 V da pochissimi mA , c’è una soluzione ? grazie laikista ecovipparo doc di camperonline La nostra destinazione non è mai una località ma piuttosto un modo di vedere le cose
.png)
In risposta al messaggio di flavius67 del 05/03/2022 alle 22:22:53quindi ti basterebbe elevare la tensione da 10,5V a 12V e tutto funzionerebbe? se la risposta è affermativa prova a guardare la mia precedente risposta modificata, altrimenti un altra soluzione sarebbe comandare un relè con bobina a 5V con i contatti del quale comandi il relè da 30A però ti serve uno step-down da 12V>5V, quindi un apparecchio in più rispetto a quello da me proposto
Hai ragione mi spiego meglio avevo un thermo top C con accensione da display 1530 il quale ha un out che andava ad un determinato pin ..bene la scheda ha deciso di andare in vacanza e allora ci ho adattato uno Z che invecedi partire con il positivo parte con il negativo , ho fatto con dei relè a cascata avviamento a negativo e partenza pompa di circolazione e spegnimento sempre della stessa tramite interruttore termostatino che si usano per i fancoil e allora ma perché non utilizzare il display che avevo ? Sono cosciente che il display e lo Z non vanno d’ accordo poiché dal 1530 esce positivo a 10,50 V e lo Z si avvia con negativo ma andando contro corrente ci sono riuscito mettendo il terzo relè a farlo partire com il positivo e pensavo che quei 10 V potessero far muovere la bobbina ma niente …ci vogliono A e non mA ho prevaricato il problema mettendo un interruttore ma ho sempre quel display li fissato da parecchi anni e mi dispiace toglierlo ( che poi era pratico ..spingevo la fiammella e si spengeva da solo dopo X tempo)
In risposta al messaggio di flavius67 del 05/03/2022 alle 22:22:53Sei sicuro che lo Z si avvia con la chiusura del negativo? io ho uno Z e si avvia con il positivo, forse si avvia con entrambi
Hai ragione mi spiego meglio avevo un thermo top C con accensione da display 1530 il quale ha un out che andava ad un determinato pin ..bene la scheda ha deciso di andare in vacanza e allora ci ho adattato uno Z che invecedi partire con il positivo parte con il negativo , ho fatto con dei relè a cascata avviamento a negativo e partenza pompa di circolazione e spegnimento sempre della stessa tramite interruttore termostatino che si usano per i fancoil e allora ma perché non utilizzare il display che avevo ? Sono cosciente che il display e lo Z non vanno d’ accordo poiché dal 1530 esce positivo a 10,50 V e lo Z si avvia con negativo ma andando contro corrente ci sono riuscito mettendo il terzo relè a farlo partire com il positivo e pensavo che quei 10 V potessero far muovere la bobbina ma niente …ci vogliono A e non mA ho prevaricato il problema mettendo un interruttore ma ho sempre quel display li fissato da parecchi anni e mi dispiace toglierlo ( che poi era pratico ..spingevo la fiammella e si spengeva da solo dopo X tempo)
In risposta al messaggio di rubylove del 05/03/2022 alle 22:45:07Ho smontato il cablaggio del C che era completo ma lo usavo solo per preriscaldo motore ,
Sei sicuro che lo Z si avvia con la chiusura del negativo? io ho uno Z e si avvia con il positivo, forse si avvia con entrambi A parte questo, se devi controllare la temporizzazione delle ventole, la scheda del thermotop Z non ha proprio l'uscita per controllare il relè perchè è un modello che prevede l'installazione in un contesto dove viene fatta a parte Se devi risolvere il problema dell'avviamento delle ventole a raggiungimento della temperatura prestabilita e lo spegnimento ritardato quando la temperatura scende sotto un altro livello prestabilito, ti posso dare qualchge suggerimento Ho utilizzato una schedina di un termostato digitale economicissimo che consente di impostare anche quando accendere e quando spegnere, costa poco e collegata in un certo modo quando il webasto si spegne si spegne anche la scheda per riaccendersi solo quando lo riaccenderai
In risposta al messaggio di flavius67 del 05/03/2022 alle 23:08:34

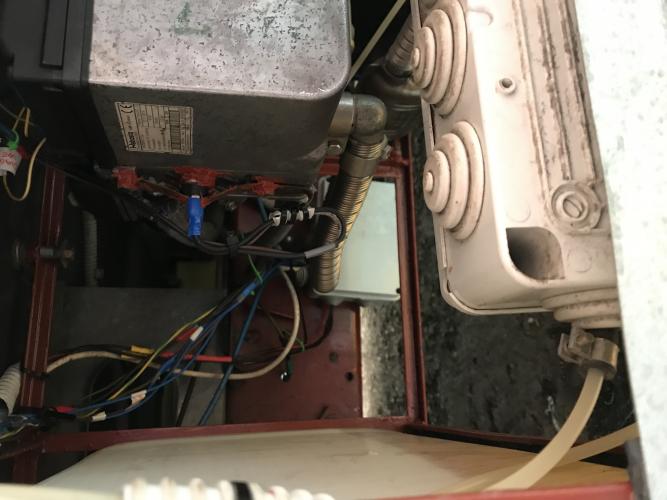

Ho smontato il cablaggio del C che era completo ma lo usavo solo per preriscaldo motore , con questo mio Z che parte con negativo ( la prova del positivo non l’ho fatta per paura di squagliare tutto ) comunque con l’accensionedel web parte anche la pompa di circolazione e la stessa si spenge quando sulla scocca del thermo raggiunge la temperatura di 35 gradi e questo tramite 2 relè , poi ho voluto mettere il terzo relè per farlo partire con il positivo ( che attualmente parte e scalda ) ma questo terzo relè lo volevo comandare con l’orologio ma questo ha un uscita di tensione di 10 V ma a corrente scarseggia proprio
_01.JPG)
In risposta al messaggio di flavius67 del 05/03/2022 alle 23:08:34Se ha il comando per il relè esterno che comanda le ventole, dovrebbe avere la scheda del thermo top C, perchè a me risulta che il thermo top Z non ce l'ha, anche io avevo uno C che poi è diventato uno Z (per lo stesso motivo) ma il circuito che lo avvia è lo stesso e funziona con controllo positivo, credo che abbia le due possibilità
Ho smontato il cablaggio del C che era completo ma lo usavo solo per preriscaldo motore , con questo mio Z che parte con negativo ( la prova del positivo non l’ho fatta per paura di squagliare tutto ) comunque con l’accensionedel web parte anche la pompa di circolazione e la stessa si spenge quando sulla scocca del thermo raggiunge la temperatura di 35 gradi e questo tramite 2 relè , poi ho voluto mettere il terzo relè per farlo partire con il positivo ( che attualmente parte e scalda ) ma questo terzo relè lo volevo comandare con l’orologio ma questo ha un uscita di tensione di 10 V ma a corrente scarseggia proprio
In risposta al messaggio di rubylove del 05/03/2022 alle 23:47:07
Se ha il comando per il relè esterno che comanda le ventole, dovrebbe avere la scheda del thermo top C, perchè a me risulta che il thermo top Z non ce l'ha, anche io avevo uno C che poi è diventato uno Z (per lo stessomotivo) ma il circuito che lo avvia è lo stesso e funziona con controllo positivo, credo che abbia le due possibilità Il circuito di controllo l'ho costruito io perchè ci faccio tutto, preriscaldo motore, mantenimento, riscaldamento cellula e produzione di acqua sanitaria Enzo 44 è l'esperto di questi apparecchi lui potra confermartelo o meno

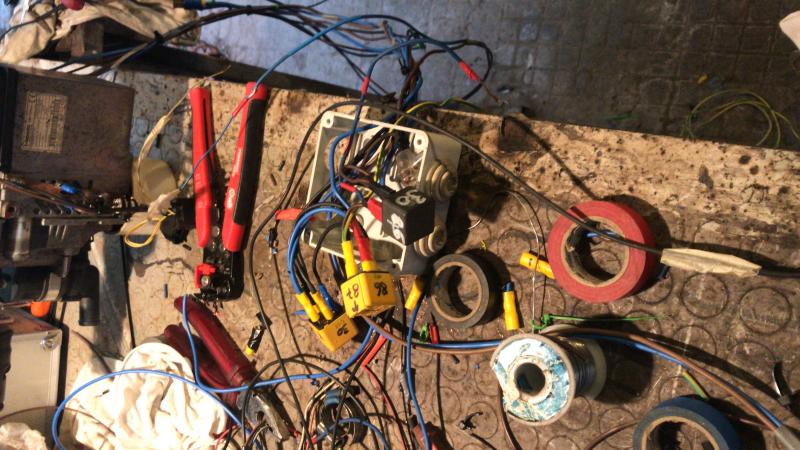

I relè li ho messi io
questo è l’interruttore termico che stacca la circolazione a 35 gradi circa In risposta al messaggio di Karbon17 del 05/03/2022 alle 22:10:13Con il convertitore inserito all'uscita dove preleva i 10,5V non può funzionare perchè il problema non è tanto la tensione, che è più bassa del nominale (ma il relè con 10,5 V ce la fa anche) è la corrente che manca e non è che collegando all'uscita dove sono presenti 10,5 volt e aumentando la tensione in uscita con lo step up aumenta anche la corrente! Quella tale rimane, (anzi diminuisce se aumenti la tensione) a vuoto potesti anche arrivare al massimo possibile per lo step up ma appena ci attacchi il relè va a zero o quasi perchè quello preleva la stessa corrente che esce dal circuito di controllo
Ciao, per poterti consigliare necessitano alcune informazioni : 1) il relais da 30A a che tensione ha la bobina? immagino 12V e i contatti lavorano sulla medesima tensione? 2) hai una tensione di 10,5V per il comando?3) come lo vorresti comandare? pulsante, interruttore, contatto telecomando? poi come già ti ha anticipato Serafino ci sarebbero varie soluzioni, quello che è anomalo è la tensione a 10,5V potresti anche usare un apparecchio come questo con tensione di ingresso da 5V a 35V ed uscita regolabile da 5V a 32V a poco più di una decina di euro
In risposta al messaggio di rubylove del 06/03/2022 alle 00:07:20Ho tolto l’impianto originale già cablato per rimetterci il mio fatto appositamente per lo Z

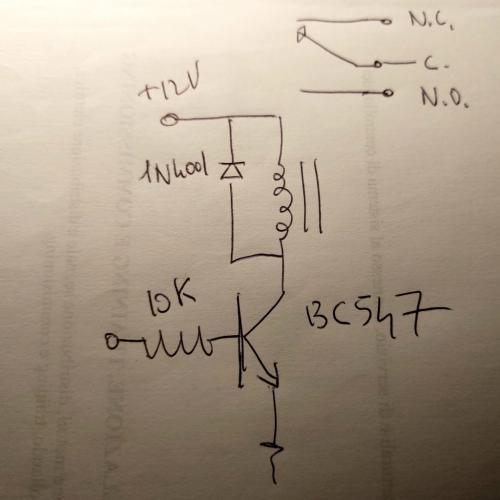

capito, lo ha esterno perchè sul C c'è anche il filo per il rele ventole, se tutto quello era funzionante e ti serve solo di aumentare la corrente per il relè quello schemino dovrebbe funzionare
https://forum.camperonline.it/t...

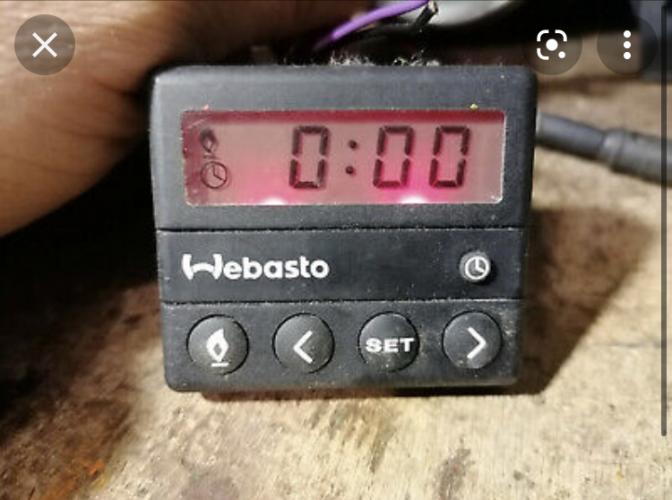

In risposta al messaggio di rubylove del 06/03/2022 alle 08:58:34Da questo orologio escono come out i 10.5v
Per i pin di collegamento del connettore di alimentazione e controllo qui dovresti trovare le varie opzioni, la scheda della versione z di sicuro non ha l'uscita per controllare il rele delle ventole me per il resto dovrebbeessere uguale Invece per il resto dato che tu all'inizio non hai parlato di webasto ma hai chiesto come pilotare un rele classico automotive da un segnale in uscita con una tensione piuttosto bassa ma soprattutto con una corrente insufficiente, io ti ho dato lo schemino con il transistor Fermo restando che puoi usarlo, non ho capito dove prelevi quella tensione di controllo del relè (10,5V) Per azionare la pompa di ricircolo e attivare il relè delle ventole, io ho semplicemnte utilizzato il conduttore di segnale che lo abilità (positivo nel mio caso) la pompa di ricircolo parte subito mentre il rele delle ventole parte al raggiungimento della temperatura impostata sul termostato, in fase di spegnimento, se il segnale di controllo va a zero V (assenza del positivo) sia la pompa che le ventole continuano a girare fintanto che la temperatura del termostato non ha raggiunto quella che hai impostato per lo spegnimento La pompa di ricircolo si deve spegnere quando il webasto è sceso di temperatura (insieme ai ventilatori) Nel mio caso lo schema è un pò più complesso perchè il webasto fa più funzioni che io posso scegliere e non so se ti va bene, se tu devi solo fare quanto ho scritto sopra (accensione pompa immediata, ventole a temperatura raggiunta e poi spegnimento di ventole e pompa a webasto raffreddatosi) te lo devo estrapolare Onestamente non ho capito dove prelevi i 10,5V
In risposta al messaggio di rubylove del 06/03/2022 alle 08:58:34Per le ventole interne atte al riscaldamento non le ho messe allora è non ho intenzione di metterle ora , per riscaldare la cellula uso il webasto air top ( ad aria ) a me il webasto thermo top mi occorre solo per preriscaldo motore ( il mio vecchierello lo tratto con i guanti )
Per i pin di collegamento del connettore di alimentazione e controllo qui dovresti trovare le varie opzioni, la scheda della versione z di sicuro non ha l'uscita per controllare il rele delle ventole me per il resto dovrebbeessere uguale Invece per il resto dato che tu all'inizio non hai parlato di webasto ma hai chiesto come pilotare un rele classico automotive da un segnale in uscita con una tensione piuttosto bassa ma soprattutto con una corrente insufficiente, io ti ho dato lo schemino con il transistor Fermo restando che puoi usarlo, non ho capito dove prelevi quella tensione di controllo del relè (10,5V) Per azionare la pompa di ricircolo e attivare il relè delle ventole, io ho semplicemnte utilizzato il conduttore di segnale che lo abilità (positivo nel mio caso) la pompa di ricircolo parte subito mentre il rele delle ventole parte al raggiungimento della temperatura impostata sul termostato, in fase di spegnimento, se il segnale di controllo va a zero V (assenza del positivo) sia la pompa che le ventole continuano a girare fintanto che la temperatura del termostato non ha raggiunto quella che hai impostato per lo spegnimento La pompa di ricircolo si deve spegnere quando il webasto è sceso di temperatura (insieme ai ventilatori) Nel mio caso lo schema è un pò più complesso perchè il webasto fa più funzioni che io posso scegliere e non so se ti va bene, se tu devi solo fare quanto ho scritto sopra (accensione pompa immediata, ventole a temperatura raggiunta e poi spegnimento di ventole e pompa a webasto raffreddatosi) te lo devo estrapolare Onestamente non ho capito dove prelevi i 10,5V
