Indicatore a led fai da te

In risposta al messaggio di Yanosh del 10/09/2023 alle 14:07:54

Lo strumento che indica il livello del serbatoio dell' acqua potabile e' rotto. Voglio usare dei led con resistenza al posto del circuito guasto, ma non ci salto fuori... con il tester sul connettore ottengo 9,5 volt... se

collego un led adatto a funzionare a 12 volt non si accende. Ho provato con un led normale, ma nemmeno quello di accende. Ovviamente i led si accendono se collegati alla 12 volt. Qual'e' il problema? Cosa devo fare per far accendere i led? 9.5 volt dovrebnero essere sufficienti per accendere un led normale che, se non ricordo male, funziona a 5 volt. Suggerimenti che non siano quello di comprare un kit nuovo con il sensore e lo strumento?

...

Ce ne sono molti in rete.

In risposta al messaggio di Yanosh del 10/09/2023 alle 14:07:54

Lo strumento che indica il livello del serbatoio dell' acqua potabile e' rotto. Voglio usare dei led con resistenza al posto del circuito guasto, ma non ci salto fuori... con il tester sul connettore ottengo 9,5 volt... se

collego un led adatto a funzionare a 12 volt non si accende. Ho provato con un led normale, ma nemmeno quello di accende. Ovviamente i led si accendono se collegati alla 12 volt. Qual'e' il problema? Cosa devo fare per far accendere i led? 9.5 volt dovrebnero essere sufficienti per accendere un led normale che, se non ricordo male, funziona a 5 volt. Suggerimenti che non siano quello di comprare un kit nuovo con il sensore e lo strumento?

...

I led normali funzionano tra 3 e 5 volt, oltre si bruciano. Assorbono circa 15 mA. Avere 9.5 volt senza conoscere la resistenza su quel conduttore non è possibile sapere se i volt effettivi  a circuito chiuso sono tra i 3 e 5 volt. Occorre conoscere la legge di Ohm.

Giovanni

In risposta al messaggio di Yanosh del 10/09/2023 alle 22:09:42

Il led normale l'ho fatto accendere solo mezzo secondo per vedere se accendeva. Devo staccare la batteria e impostare il tester su ohmm, giusto?

Il led è un diodo, per cui immagina se metti un diodo nel senso di conduzione su una batteria o comunque un alimentatore, succede che fonde, brucia.
E' per questo che per far accedere correttamente un led occorre una resistenza in serie che opportunamente calcolata, fa scorrere una corrente di 1-10mA (ormai i led attuali sono ad alta luminosità e con 1 mA si accendono bene).
Quindi il calcolo fatto pedestremente, è relativamente semplice, si calcolano 2,5/3.5 volt sul led, ed il resto della tensione di alimentazione sulla resistenza, per cui ipotizzando per esempio 12V meno 3V = 9V sulla resistenza. Se la corrente la vogliamo da 1mA, la resistenza avrà un valore di  9V/1mA =9 kohm.

Veniamo al tuo problema.
Non sapendo il sensore tuo come sia fatto/collegato ecc. è difficile dare un consiglio mirato.
Se ipotizziamo  il sensore con le solite 4 bacchette o 4 viti dentro l'acqua del serbatoio, difficilmente potrai accendere un led perchè la resistenza tra le bacchette/viti è sull'ordine dei 50-100KOhm, troppo elevata per accendere direttamente un led. I 9.5Volt che leggi con il tester, sono probabilmente a vuoto, perchè il tester non assorbe corrente ma legge solo la tensione anche se arriva tramite la resistenza offerta dell'acqua.

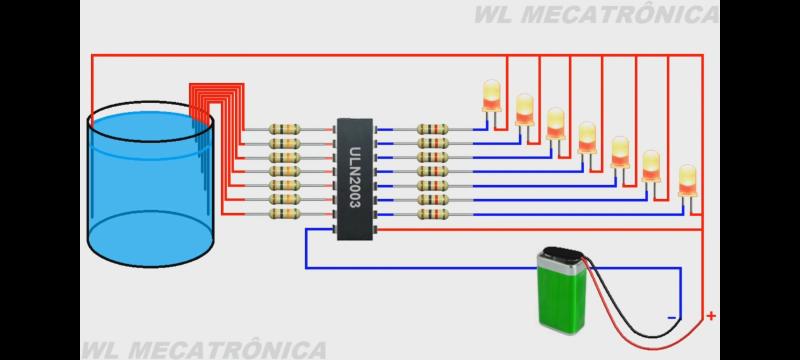

E' per questo che Stefino ti ha messo uno schema con un circuito integrato.

Comunque per poterci ragionare su, è indispensabile una informazione più dettagliata sul sensore e la sua alimentazione.



In risposta al messaggio di Yanosh del 11/09/2023 alle 22:21:33

Il sensore dentro il serbatoio ha solo 4 stanghette... una e' il negativo e le altre tre indicano il livello. Serve uno schema piu' semplice. E poi, non vedo indicati i piedini del chip... quale e' il pin 1?

Hai ragione il pin 1 è in alto a sx.
il n° 8 è in basso di fronte al n°8 trovi il n°9 e in alto di fronte al n°1 trovi il pin n° 16.

Qui trovi uno schema più dettagliato con anche i valori delle resistenze nonché una spiegazione dettagliata del funzionamento del circuito -

https://www.ne555.it/controllo-...

Simone

In risposta al messaggio di Yanosh del 11/09/2023 alle 22:37:22

Il sensore dentro il serbatoio ha 4 stanghette... una per il negativo e 3 per i livelli. Per quanto riguarda l'alimentazione, non dovrebbe essere a 12 volt? Uno schema che ho visto su Youtube usa una resistenza da 470 ohm per ogni led. Perche' a loro funziona? Cosa mi sfugge?

Su Youtube trovi tanti fake. Probabilmente hanno messo il sale nell'acqua. Da ragazzino ho visto il variatore di velocitè della giostra

"calcin*****

" con elettrodi ad immersione in un secchio di acqua e sale. Lo stesso principio anche nei variatori di luce per i vecchi teatri.
La soluzione più semplice con almeno dei transistor l'avevo progettata anni fa senza provarla. Se la trovo, posto lo schema.
Comunque i suggerimenti che ti sono arrivati sono validi,


In risposta al messaggio di Yanosh del 12/09/2023 alle 21:35:52

Ok. Visto il minor numero di led, provero' il circuito per 4 led. Spero solo di riuscire a srotolare lo schema nel modo giusto. Non dovrebbe essere difficile. Le resistenze vanno bene per il mio caso oppure occorre ricalcolarle?

Non per essere insistente, ma ho trovato le istruzioni per il montaggio di un secondo serbatoio in un altro sito di camperisti, ed anche li hanno usato solo dei bulloncini avvitati nel serbatoio e dei led con resistenza. Boh?

...

Devi dimenticare di accendere un led con 12 Volt e acqua dolce.
magari studiare un pochettino di elettrotecnica male non fa.

In risposta al messaggio di Yanosh del 12/09/2023 alle 21:35:52

Ok. Visto il minor numero di led, provero' il circuito per 4 led. Spero solo di riuscire a srotolare lo schema nel modo giusto. Non dovrebbe essere difficile. Le resistenze vanno bene per il mio caso oppure occorre ricalcolarle?

Non per essere insistente, ma ho trovato le istruzioni per il montaggio di un secondo serbatoio in un altro sito di camperisti, ed anche li hanno usato solo dei bulloncini avvitati nel serbatoio e dei led con resistenza. Boh?

...

Il circuito mostrato da Stefino è il più semplice, Puoi usare meno led, partendo dal basso il rosso e nero sono i 12 volt, poi ogni pin di sinistra corrisponde con quello di destra, dunque se hai 3 livelli userai solo 3 pin a dx e 3 a sx oltre quelli di alimentazione. Potresti fare anche 50 livelli usando diversi chip, sono solo dei driver. Le resistenze mi sembra siano da 10 kohm quelle a sinistra e da 1 kohm quelle a dx.
Andrea

Marrone nero rosso va bene , in ingresso 10000 ohm sono marrone nero arancio.


In risposta al messaggio di Yanosh del 13/09/2023 alle 00:07:40

Se non devo usare per forza tutti i pin, allora si... e' piu' semplice. Cosi' come e' posso usarlo direttamente o va cambiata qualche resistenza? I colori sono marrone, nero, giallo e marrone, nero, rosso? Tolleranza 10% ?

Il problema con quel circuito è che tu hai 4 aste, con solo 4 aste puoi accendere tre led e non quattro.
Il quarto led, che sarebbe quello della riserva, è pilotato indirettamente dallo spegnimento degli altri tre.

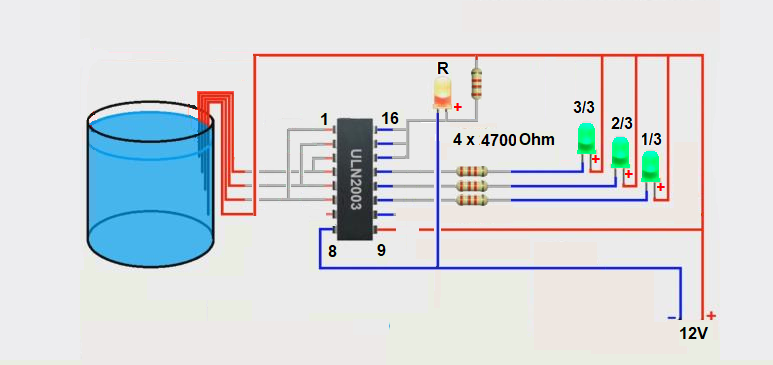

Ho modificato il circuito con ULN2003, non ho messo le resistenze da 10k in ingresso tanto sono integrate (2700 Ohm per ULN2003 e 10k per ULN2004)
Ho sperimentato il circuito con ULN2003 e quattro fili in un bicchiere di plastica e sembra funzionare egregiamente,
Il led rosso della riserva si accende quando tutti e tre i led verdi sono spenti,
Ho usato delle resistenze da 4700 ohm (giallo viola rosso) con dei led presi su Amazon e si illuminano egregiamente,
Non ho collegato il positivo all'integrato tanto serve solo per i carichi induttivi.




Comunque devo ricredermi sul fatto che si accenda un led senza transistor o altro.
Ho provato con un led verde ad alimentarlo a 12V tramite due fili immersi in acqua e si accende.
Ho misurato la corrente ed è intorno a 1mA, i led odierni si accendono bene anche con una corrente così bassa.
Ero rimasto ai vecchi led che se non gli davi almeno 5mA, si accendevano pochissimo.
C'è da dire che la funzione del quarto led della riserva è difficile da realizzare con solo led e qualche resistenza.
Poi più corrente passa nelle sonde e più sono soggette ad ossidazione/depositi.


In risposta al messaggio di Yanosh del 13/09/2023 alle 21:07:25

Mi chiedo quale sia la differenza nel impianto del mio camper. Forse e' troppa la resistenza nei led a 12 volt? Ma anche il led normale non si accende. Puo' essere che sia un led vecchio, visto che i led li recupero dai vecchi

cabinet per pc. Sarebbe complicato fare in modo che il led della riserva sia sempre acceso? Tanto quando rimane solo quello sono comunque in riserva. Grazie per gli schemi. Se riesco a trovare un po' di tempo, provo questo fine settimana, cosi' lo monto su un millefori delle dimensioni di quello originale e uso gli stessi fori di fissaggio.

...

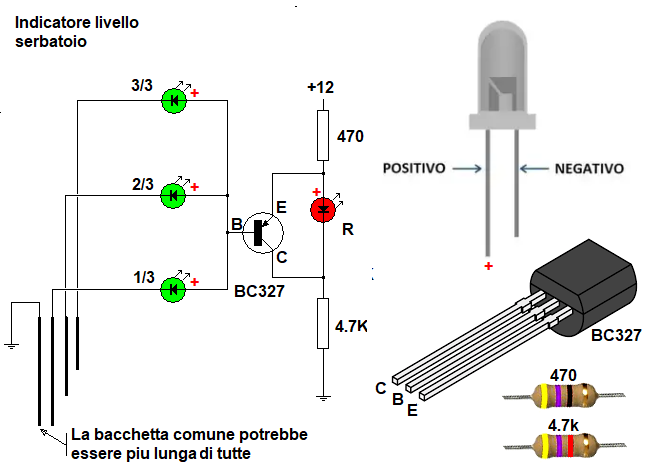

Visti gli eventi, ho messo giù un nuovo circuitino senza integrato, ma con un solo transistor che serve solo per il led riserva.
Ovviamente i led devono essere ad alta luminosità almeno da 5000 mcd
La resistenza da 470 è più per protezione che altro.
L'ho provato, funziona, ma non garantisco sulla differenza della durezza dell'acqua di altre parti.
Nello schema con l'integrato, se si usano led normli (vecchi) credo si possa scendere a 1500/2200 Ohm
Se vuoi il led di riserva sempre acceso basta collegarlo direttamente al 12V con la sua resistenza.

Consiglio vivamente in tutti i casi, di non usare il "livellometro" sempre acceso ma di usarlo alla bisogna con un pulsante.
