Cavo 220v

In risposta al messaggio di gangan76 del 27/08/2017 alle 22:35:55

Ciao a tutti,devo sostituire il cavo con cui collego il camper alla 220v,è un 3x2,5 con guaina antifiamma lungo 20 metri,ma essendo piuttosto vecchio con il freddo diventa rigido e stenderlo diventa difficile. Ho individuato

quello che mi serve in un brico:cavo 3x2,5mm 25 metri guaina in neoprene con avvolgicavo. La normativa prevede le misure che ho menzionato,giusto? Nei vari rivenditori di accessori camper che ho consultato online ho visto che tutti vendono cavi 3x1,5   ,così come moltissime roulotte e camper che ho visto nei campeggi sono collegate alle colonnine con cavi 3x1,5 . ​​​​​​ Gangan

...

Il cavo da 1,5 è sufficiente, difficilmente troverai una colonnina di un campeggio in grado di fornirti un valore di corrente così alto da implicare l'uso di un cavo a sezione maggiore. Piuttosto, ricorda che se acquisti l'avvolgicavo dovrai sempre srotolare tutto il cavo anche quello che non utilizzeresti. se lo lasciassi arrotolato, ci sarebbe un surriscaldamento per l'effetto " bobina"

io ho sempre preferito averne due , uno da 20 metri 3x2,5 con guaina arancione idonea e abbastanza malleabile  + uno corto da circa 10 metri sempre da 3x2.5 ma entrambi non su avvolgitore , se in casi particolare ma rari dovevo utilizzarli entrambi la giunta la proteggevo dall'eventuale acqua e cercavo di metterla in zona non calpestabile ma è molto raro avere bisogno di una prolunga da oltre 20 metri , personalmente ti sconsiglio l'avvolgitore a meno che srotoli tutto il cavo anche se la colonnina fosse distante 5 metri

non sono in grado di specificare quale sezione minima preveda la normativa e quale tipologia di guaina ma credo che come cavo e sezione minima bastino e avanzino 3x2,5 , prendi questa info con le pinze e attendi una risposta da chi è del mestiere

mario

In risposta al messaggio di alva.it del 27/08/2017 alle 23:33:03

porcaccia miseria allora io quelle rarissime volte che ho utilizzato la prolunga da 20 + quella da 10 mt ero fuori norma anche se il tratto della giuntura era appeso volante alla recinzione e superavo di 5 mt la lunghezza max consentita , grazie Alvaro questa non la sapevo

ciao
mario

In risposta al messaggio di ecostar del 27/08/2017 alle 23:43:43

porcaccia miseria allora io quelle rarissime volte che ho utilizzato la prolunga da 20 + quella da 10 mt ero fuori norma anche se il tratto della giuntura era appeso volante alla recinzione e superavo di 5 mt la lunghezza max consentita , grazie Alvaro questa non la sapevo  ciao mario

Ciao Mario,

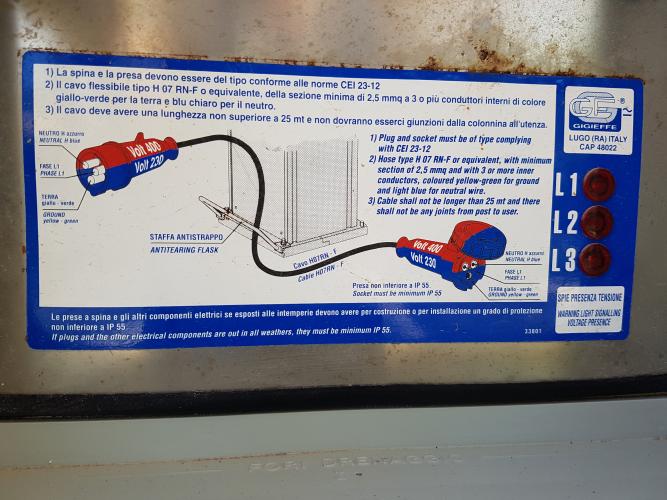

nei campeggi iniziano a vedersi questo  chiari cartelli.
Fotografato a Punta Braccetto, Sicilia.

P.S.

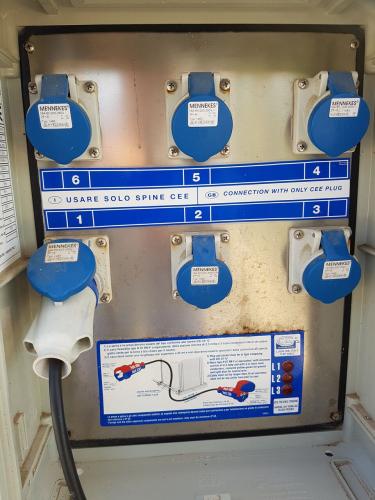

la colonnina completa




Quando sono in campeggio mi diverto a vedere la storia dei cavi. Sorprendentemente tutti i Tedeschi sono fuori norma in quanto i loro cavi (senza entrare nel merito delle sezioni) terminano con una spina schuko alla quale viene applicata una codetta schuko femmina-cee maschio.
O sono le norme italiane non in linea con quelle europee/tedesche?

In risposta al messaggio di alva.it del 27/08/2017 alle 23:33:03

domandina:
ma il colore blu per il neotro dentro il cavo perchè? il conduttore interno mica sideve vedere.
domandina 2:
ci si deve dotare anche di cerca fase? non vorrei collegare il conduttore azzurro alla fase!


sto scherzando, ovviamente ma que cartello è stato fatto da qualcuno che non sa esattamente di cosa parla. con un limitatore sulla colonnina di pocni ampere un cavo da 2,5 non serve e tu lo sai benissimo.

p.s.
domandina n.3
nel camper il cavo che va dalla spina a parete fino all'alimentatore e i collegamenti interni dell'alimentatore lato 220v devo verificare che siano da 2,5 o mi fido?

p.s p.s
la codifica 07 si riferisce a tensioni di 700 volt?

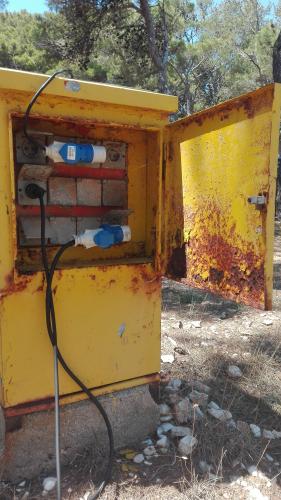

Il tipo di cavo H07 RNF la sezione 3x2,5 e la lunghezza 25 mt non sono invenzione di chi ha fatto il cartello ma prescrizioni delle norme CEI trascritte scrupolosamente sul cartello. Poi nei campeggi si vede di tutto vedi la foto allegata.

H cavo conforme a norme armonizzate
07 tensione U0/U 450/750
R gomma di etilenpropilene ordinario e elastome sintetico equivalente temperatura funzionamento  60°C
N policloroprene
F conduttore flessibile di un cavo flessibile

signori ora non esagerate , per l'utilizzo di cavi e prolunghe nei campeggi o strutture ricettive da parte dell'utente finale esistono normative ben precise e univoche da rispettare come esistono normative ancora più restrittiva sulla sicurezza dell'impianto di distribuzione energia elettrica , se poi per svariati motivi di comodo o quant'altro da ambe le parti non si rispettano allora e tutt'altro discorso

mario

In risposta al messaggio di mecdonald del 28/08/2017 alle 19:55:33

H cavo conforme a norme armonizzate 07 tensione U0/U 450/750 R gomma di etilenpropilene ordinario e elastome sintetico equivalente temperatura funzionamento  60°C N policloroprene F conduttore flessibile di un cavo flessibile

cavoli... se mi arrivano 700 volt nella centralina del camper altro che cavo a norma... va a fuoco il mezzo!

In risposta al messaggio di Orso Stanco del 28/08/2017 alle 19:26:06

domandina: ma il colore blu per il neotro dentro il cavo perchè? il conduttore interno mica sideve vedere.  domandina 2: ci si deve dotare anche di cerca fase? non vorrei collegare il conduttore azzurro alla fase! sto

scherzando, ovviamente ma que cartello è stato fatto da qualcuno che non sa esattamente di cosa parla. con un limitatore sulla colonnina di pocni ampere un cavo da 2,5 non serve e tu lo sai benissimo.  p.s. domandina n.3 nel camper il cavo che va dalla spina a parete fino all'alimentatore e i collegamenti interni dell'alimentatore lato 220v devo verificare che siano da 2,5 o mi fido? p.s p.s la codifica 07 si riferisce a tensioni di 700 volt?

...

Le domande non le devi fare a me... ma a chi ha stilato le Norme.

Il campeggio si è tutelato secondo Normativa... della serie... se succede qualcosa e voi non rispettate ciò che è scritto, sono cavoli vostri.

 domanda  x  2assi
...Il cavo da 1,5 è sufficiente.... vista la perentoria assunzione mi indichi in quale libro, manuale, dispensa, università te lo hanno insegnato, così mi aggiorno ??





precisazione per Orso Stanco che afferma :

"sto scherzando, ovviamente ma que cartello è stato fatto da qualcuno che non sa esattamente di cosa parla. con un limitatore sulla colonnina di pocni ampere un cavo da 2,5 non serve e tu lo sai benissimo."

guarda che al momento quello che non ha la più pallida idea di cosa sta discutendo sei proprio TU .

la questione del valore di corrente erogato - IN CONDIZIONE DI REGIME ORDINARIO -  dal limitatore non è influente ai fini della fenomenologia che ha portato i normatori CEI a stabilire quei valori di sezione minima.
non mi dilungo oltre dato che è evidente non possiedi le cognizioni elettrotecniche necessarie.
fidati di chi ne sa più di te.

posso ammettere che si sostenga che in caso di necessità ci si possa arrangiare come si può e con quello che si ha a disposizione, magari sopperendo con una maggior dose di attenzione, prudenza, accortezza e senso di responsabilità ad una deficienza di rispetto della norma.

NON POSSO ammettere che si divulghi liberamente, sopratutto da parte di chi della sicurezza elettrica NON HA MAI SENTITO PARLARE IN VITA SUA, il messaggio che i normatori del CEI siano degli idioti e che IL DIMENSIONAMENTO SI FA CON IL MANUALE DELL'ELETTRAUTO..


In risposta al messaggio di franco1945 del 29/08/2017 alle 13:20:01

precisazione per Orso Stanco che afferma : sto scherzando, ovviamente ma que cartello è stato fatto da qualcuno che non sa esattamente di cosa parla. con un limitatore sulla colonnina di pocni ampere un cavo da 2,5 non

serve e tu lo sai benissimo. guarda che al momento quello che non ha la più pallida idea di cosa sta discutendo sei proprio TU . la questione del valore di corrente erogato - IN CONDIZIONE DI REGIME ORDINARIO -  dal limitatore non è influente ai fini della fenomenologia che ha portato i normatori CEI a stabilire quei valori di sezione minima.   non mi dilungo oltre dato che è evidente non possiedi le cognizioni elettrotecniche necessarie. fidati di chi ne sa più di te.

...

precisazione per franco:
senza entrare in sterili polemiche o commenti offensivi...
ti faccio presente che la mia considerazione deriva dal fatto che per le prese delle colonnine delle aree camper, che possono avere dalle 6 alle 8 prese, non sarebbe corretto fornire una potenza di 3 kilowat su ogni presa. la sicurezza elettrica non dipende dalla dimensione del cavo ma dall'insieme dell'impianto e delle utenze. certo che se nel camper si desidera installare 3 chilowat di potenza assorbita potrebbe essere diverso. tuttavia tieni presente che non si parla di utenze domestiche, con tutti gli elettrodomestici per così dire fissi ma di utenze che nella maggior parte dei casi sarebbero di tipo volante. una stufa elettrica da 2000 wat in un camper è gia di per se un pericolo. perciò se chi dimensiona le colonnine si preoccupa solo di definire il dimensionamento del cavo e chiedere che il neutro sia di colore blu per me c'è qualcosa che non va.
quindi al limite andrebbe dimensionato in modo adeguato il limitatore sulla colonnina.
aggiungo che trovo inutile indicare il tipo di spina. se nella colonnina c'è la presa di un certo tipo come si fa ad usare una spina diversa?
ora la lunghezza del cavo. 20 metri sarebbero già troppi, sopratutto se si devono attraversare le strade. al limite l'impianto dovrebbe prevedere colonnine più vicine, ma evidentemente il gestore non lo sa.
l'unica cosa sensata è la richiesta di evitare le giunzioni (e a maggior ragione i riduttori che però non sono citati).
come dicevo... scritto da qualcuno che parla per sentito dire.
poi pensala come vuoi. io uso cavo da 1,5, lunghezza massima sui 30 metri, utilizzando 2 prolunghe e riduttori vari che controllo attentamente prima di ogni utilizzo. mi sento molto più sicuro facendo le mie considerazioni, e applicando la fisica piuttosto che stando a sentire le chiacchere da bar
l'ultima frase non è riferita a nessuno in particolare
p.s.
a tutti quelli che parlano di norme vorrei fare questa considerazione
il cavo che va dalla colonnina al camper per quanto mi riguarda è una prolunga. spina sul lato colonnina e presa sul lato camper. esiste una norma che disciplina le prolunghe? lo chiedo perchè non lo so e sinceramente non ci avevo mai pensato.

la questione del valore di corrente erogato - IN CONDIZIONE DI REGIME ORDINARIO - dal limitatore non è influente ai fini della fenomenologia che ha portato i normatori CEI a stabilire quei valori di sezione minima.
non mi dilungo oltre dato che è evidente non possiedi le cognizioni elettrotecniche necessarie.
fidati di chi ne sa più di te.

NON INSISTERE CON LA QUESTIONE DEI 3 KW O DEI 100 KW  !
E' EVIDENTE CHE NON HAI MAI SENTITO PARLARE DELLE PROBLEMATICHE DEL CORTO CIRCUITO E DEI VALORI MASSIMI DI CORRENTE E TEMPERATURE  SOPPORTABILI DALLE PLASTICHE/GOMME DEI RIVESTIMENTI CAVI NEL REGIME TRANSITORIO.
E' UNA PROBLEMATICA COMPLESSA CHE NON CONOSCI - NON L'HAI STUDIATA - PROBABILMENTE NON HAI NEPPURE LE BASI TECNICHE PER COMPRENDERLA.

PER TE E PER TUTTI GLI UTENTI CHE A BUON DIRITTO NON SANNO CI SONO LE NORME SPECIFICHE -
SAPPI CHE OGGI TUTTO QUELLO CHE RIGUARDA LA IMPIANTISTICA NELLE AREE DA CAMPEGGIO - IMPIANTISTICA CHE TERMINA AL PUNTO DI ATTACCO DEL CAMPER E' NORMATO CON VINCOLO DI OSSERVANZA - ANCHE IL PROLUNGO E COPPIA DI SPINA/PRESE SONO NORMATE.

FIDATI


In risposta al messaggio di franco1945 del 29/08/2017 alle 13:28:41

posso ammettere che si sostenga che in caso di necessità ci si possa arrangiare come si può e con quello che si ha a disposizione, magari sopperendo con una maggior dose di attenzione, prudenza, accortezza e senso di responsabilità

ad una deficienza di rispetto della norma. NON POSSO ammettere che si divulghi liberamente, sopratutto da parte di chi della sicurezza elettrica NON HA MAI SENTITO PARLARE IN VITA SUA, il messaggio che i normatori del CEI siano degli idioti e che IL DIMENSIONAMENTO SI FA CON IL MANUALE DELL'ELETTRAUTO..

...

franco, è chiaro che di dimensionamento di impianti elettrici e di sicurezza degli impianti ne sai molto più di me. magari sei un elettricista, magari un ingegnere.
perciò non lo dico per te ma per tutti quelli che leggono il forum e che magari si vogliono documentare.
in una decina di minuti ho trovato in rete un paio di documenti interessanti.
sono ovviamente cose che tu sicuramente  conosci già per cui non perdere tempo a leggerli.

una presentazione trovata sul sito di una università

https://www.google.it/url?sa=t&...

un fascicolo tecnico progettuale sul dimensionamento dei conduttori

https://www.google.it/url?sa=t&...

In risposta al messaggio di franco1945 del 29/08/2017 alle 18:46:49

la questione del valore di corrente erogato - IN CONDIZIONE DI REGIME ORDINARIO - dal limitatore non è influente ai fini della fenomenologia che ha portato i normatori CEI a stabilire quei valori di sezione minima.  non

mi dilungo oltre dato che è evidente non possiedi le cognizioni elettrotecniche necessarie.  fidati di chi ne sa più di te. NON INSISTERE CON LA QUESTIONE DEI 3 KW O DEI 100 KW  ! E' EVIDENTE CHE NON HAI MAI SENTITO PARLARE DELLE PROBLEMATICHE DEL CORTO CIRCUITO E DEI VALORI MASSIMI DI CORRENTE E TEMPERATURE  SOPPORTABILI DALLE PLASTICHE/GOMME DEI RIVESTIMENTI CAVI NEL REGIME TRANSITORIO.  E' UNA PROBLEMATICA COMPLESSA CHE NON CONOSCI - NON L'HAI STUDIATA - PROBABILMENTE NON HAI NEPPURE LE BASI TECNICHE PER COMPRENDERLA. PER TE E PER TUTTI GLI UTENTI CHE A BUON DIRITTO NON SANNO CI SONO LE NORME SPECIFICHE -  SAPPI CHE OGGI TUTTO QUELLO CHE RIGUARDA LA IMPIANTISTICA NELLE AREE DA CAMPEGGIO - IMPIANTISTICA CHE TERMINA AL PUNTO DI ATTACCO DEL CAMPER E' NORMATO CON VINCOLO DI OSSERVANZA - ANCHE IL PROLUNGO E COPPIA DI SPINA/PRESE SONO NORMATE. FIDATI

...

franco... mi indichi la norma che dice che nella mia prolunga devo collegare il filo blu al neutro?
va bene la potenza erogata non è importante come dici tu, ma allora... come calcolo la corrente di corto circuito e l'energia sviluppata sul cavo per sapere se l'isolante regge? qui qualcosa non mi torna. come tu ben saprai in caso di corto circuito su un circuito che era aperto la corrente sale rapidamente da zero alla massima corrente di corto circuito. come faccio a calcolare quanto tempo ci mette a scattare il limitatore se non lo consideri? quanto calore verrà sviloppato dal cavo prima di incendiarsi, o incendiare la gomma del camper vicino al mio che si è parcheggiato sulla mia prolunga?
