Fusibili fotovoltaico

In risposta al messaggio di mattiac del 10/05/2020 alle 01:17:19

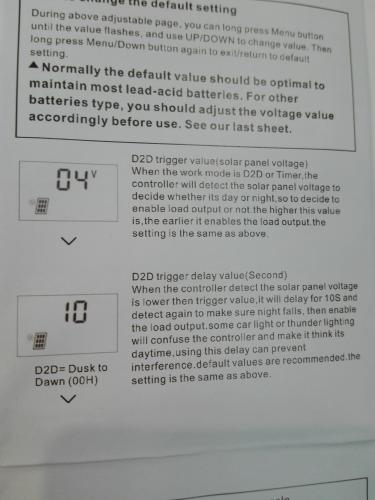

Ciao a tutti ho installato 2 pannelli da 100w policristallini, ho un regolatore mppt da 20A e vorrei usare cavi da 4mm possono essere sufficienti, il regolatore vorrei metterlo distantino circa 4 metri, altra cosa che tipo

di fusibile e di che amperaggio devo usare? Se avete un link per l'aquisto del fusibile ben venga Grazie Queste le specifiche dei pannelli:Tensione di esercizio (Vop): 17,3 V. Corrente di lavoro (lop): 5,78 A. Tensione a circuito aperto (Voc): 21,6 V. Corrente di corto circuito (Isc): 6.13A Tolleranza di uscita: ± 3% MattiaC

...

Considerando la lunghezza, ma lo stesso vale anche se fosse una misura inferiore ai 4 metri, personalmente metterei cavi da 6 mm2, sia prima che dopo il regolatore.

Il fusibile dove lo vorresti mettere?
Se tra i pannelli ed il regolatore, nessun fusibile ma al limite puoi mettere un diodo schottky su ogni cavo positivo di ogni pannello prima del collegamento in parallelo sul tetto. Ho scritto "al limite" perché per 2 pannelli se ne può anche fare a meno (secondo me, poi altri diranno la loro opinione che non sempre purtroppo è la stessa).
L'eventuale fusibile va invece inserito nel collegamento tra 2 batterie in parallelo se la distanza è minima, mentre 2 fusibili più vicino possibile ai poli positivi, se le 2 batterie sono distanti tra loro. In questo caso da 25/30 ampere il fusibile è più che sufficiente.


In risposta al messaggio di mattiac del 11/05/2020 alle 09:15:09

Sulle 2 batterie in parallelo ho 2 fusibili praticamente attaccati ai positivi, a me interessa sapere l'amperaggio del fusibile da mettere nel cavo positivo della batteria che porta al regolatore mppt e che tipo di fusibile, se c'è un fusibile in particolare da mettere e magari un link per l'acquisto, per la sezione dei cavi metterò sezione 6  Grazie

Vuoi mettere un fusibile tra il regolatore e la batteria dove andrà attaccato?
Penso non serva, io non l'ho mai avuto e penso anche tanti di noi non lo abbiano.
Poi se vuoi metterlo…. hai un regolatore da 20 ampere, quindi il limite lo fa il regolatore, pertanto quando hai messo un normale fusibile da 25/30 ampere sei a posto

Regole generali:
- Un fusibile su un filo si mette sempre vicinissimo al componente capace di fornire talmente tanta energia da far danni.
- Il valore consigliato è una volta e mezzo la corrente massima che ci può passare.

Nel tuo caso vieni giù dal tetto con due fili da 4 mm quadri per ciascun pannello.
Sui morsetti del regolatore fai il parllelo dei 4 fili senza fusibili; negativi insieme e positivi insieme con due diodi shottky da 10A
Esci con 6 mm quadri dal regolatore e vai al parallelo delle btterie con fusibile da 20 ampere.
Regolatore vicino alle battrie distanziato dalla prete per far circolare l'aria anche dietro.

Marco.

In risposta al messaggio di mattiac del 11/05/2020 alle 19:16:23

Grazie Marco, ma per fare un lavoro fatto bene al regolatore come posso collegare il diodo con i cavi? Nel senso c'è qualche morsetto, puntale o qualcosa che posso utilizzare? E poi il diodo resta cmq scoperto per qualche mm prima di avvitarlo o c'è una maniera per isolare bene il tutto, se hai qualche immagine di riferimento ben venga

- Nel morsetto positivo ingresso pannello metti i due diodi lato katodo, lato fascetta bianca, i più.
- Con due morsetti mamouth avvitati alla parete lí vicino connetti gli anodi dei diodi, i meno. (e i diodi sono ben fissati).
- Da questi morsetti ben saldi alla parete vai verso i pannelli.
- Il metallo dei diodi rimasto scoperto lo copri col tubicino di gomma ricavto sbucciando un filo elettrico (infilandolo prima).

Marco.

In risposta al messaggio di mattiac del 17/05/2020 alle 14:56:17

Grazie dei tuoi preziosi consigli Marco, sto predisponendo il tutto come tue indicazioni, ne approfitto per chiederti un'altra cosa, avendo 2 batterie in parallelo i cavi del regolatore come conviene collegarli? Tutti e due su una batteria o positivo con fusibile su una e negativo sull'altra?   Grazie

La seconda ipotesi è una finezza che si fa quando si prelevano correnti elevatissime.

Nel caso di ricarica solare non serve.
Collegati pure dove ti torna meglio.

Marco

In risposta al messaggio di mattiac del 17/05/2020 alle 14:56:17

Grazie dei tuoi preziosi consigli Marco, sto predisponendo il tutto come tue indicazioni, ne approfitto per chiederti un'altra cosa, avendo 2 batterie in parallelo i cavi del regolatore come conviene collegarli? Tutti e due su una batteria o positivo con fusibile su una e negativo sull'altra?   Grazie

Posso chiederti se questa tecnica è frutto tuo o da dove viene ?

In risposta al messaggio di Stefino del 18/05/2020 alle 20:42:21

Posso chiederti se questa tecnica è frutto tuo o da dove viene ?

Si fa in quel modo per le batterie da avviamento in parallelo.

Con correnti elevatissime i cavi, anche grossi, sono considerati resistenze.
Se metti in parallelo due batterie usando due resistenze e prelevi energia da una delle due avrai un prelievo diretto da una e un prelievo attraverso due resistenze in serie dall'altra.
Di conseguenza potresti prelevare il 60% di corrente dalla prima e il 40% dalla seconda ( numeri a caso ).

Prelevando dal positivo di una e dal negativo dell'altra entrambe le batterie avranno una sola resistenza in serie ( il cavo ) e il bilanciamento percentuale sarà 50/50.

Marco

In risposta al messaggio di Emme48 del 18/05/2020 alle 21:07:02

Si fa in quel modo per le batterie da avviamento in parallelo. Con correnti elevatissime i cavi, anche grossi, sono considerati resistenze. Se metti in parallelo due batterie usando due resistenze e prelevi energia da una

delle due avrai un prelievo diretto da una e un prelievo attraverso due resistenze in serie dall'altra. Di conseguenza potresti prelevare il 60% di corrente dalla prima e il 40% dalla seconda ( numeri a caso ). Prelevando dal positivo di una e dal negativo dell'altra entrambe le batterie avranno una sola resistenza in serie ( il cavo ) e il bilanciamento percentuale sarà 50/50. Marco

...

Si io lo so ma lo chiedevo al tuo allievo.

In risposta al messaggio di Stefino del 18/05/2020 alle 21:22:45

Si io lo so ma lo chiedevo al tuo allievo.

Non ho allievi, però ricordo che qui sul form questo collegamento è venuto fuori molte volte.
E quasi sempre veniva consigliato anche per correnti minime...

Marco

In risposta al messaggio di mattiac del 18/05/2020 alle 21:31:11

Ciao scusa quale tecnica era una domanda, non sono un elettronico e quello che faccio o cerco di fare vorrei farlo in maniera più sicura e curata possibile per aver maggior efficienza e sicurezza possibile

Ho visto la domanda che hai fatto a Emme 48 sul collegamento batterie incrociato e siccome è un collegamento non usato normalmente ma solo in casi eccezzionali chiedevo se era frutto tuo perché ciò comporta conoscenze non comuni e in contrasto con qualsiasi domanda generica ,tutto qui.

In risposta al messaggio di Emme48 del 18/05/2020 alle 21:27:02

Non ho allievi, però ricordo che qui sul form questo collegamento è venuto fuori molte volte. E quasi sempre veniva consigliato anche per correnti minime... Marco

Per allievo intendevo colui a cui davi spiegazioni e niente altro.

In risposta al messaggio di mattiac del 18/05/2020 alle 21:46:20

Diciamo che leggendo e osservando i vari collegamenti che si usano avevo visto anche questa possibilità ma non sapendo effettivamente quando fosse più indicato usare questo metodo ho chiesto se ne valeva la pena nel caso del lavoro che sto facendo

Nel 99% non serve e non è mai usato se non nel caso di prelievi estremi di correnti anche di molto al di sopra del consentito.
è l'unico modo per una migliore suddivisione del prelievo da entrambe le batterie.

In risposta al messaggio di mattiac del 18/05/2020 alle 22:07:51

In questo caso però si dovrebbero avere i cavi di pari lunghezza per avere un bilanciamento di corrente omogeneo, prendete con le pinze le mie parole se non sono corrette nei termini, io lavoro nella telefonia dove ci sono elevati A e correnti ridotte 54v quindi ragiono più che altro per quello che riesco a capire

Non è vero dei cavi uguali.
puoi anche avere cavi di lunghezza diversa e anche di sezione diversa che con il collegamento incrociato suddivide equamente le correnti.
