Giunzione pannello solare su tetto

Connettore MC4


Connettore MC4

Oppure
Atorcigliamento + Saldatura + nastro butilico + guaina termorestringente.

oppure:
Scatolina ip 67/68

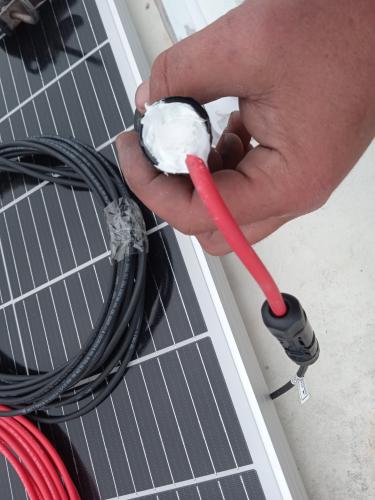

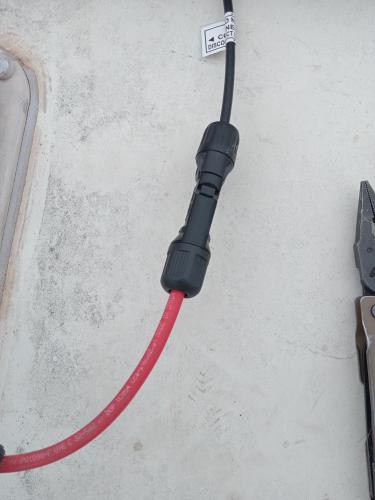

Il connettore MC4 è in naturale modo di giunzione dei cavi per il solare sono fatti apposta, quindi la soluzione più semplice e sicura


Ma l'installatore non è capace ad aprire la scatola del pannello e quella di discesa e sostituire il cavo?

In risposta al messaggio di Itinerante15 del 13/10/2023 alle 17:32:06

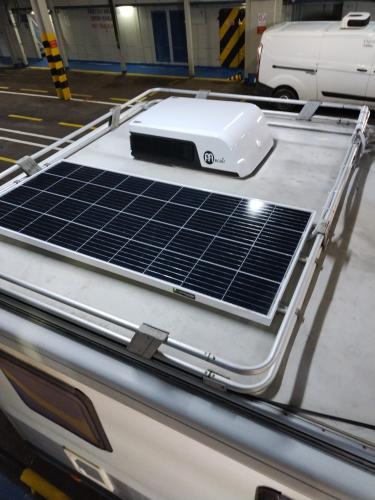

Salve, ho un pannello solare parzialmente oscurato da condizionatore. L'installatore all'inizio voleva spostarlo, ora mi dice che una giunzione (il filo è corto) potrebbe ossidarsi con ristagno d'acqua e salsedine. Se è

vero, come fa chi collega in pannelli in serie? L'installatore vorrebbe usare un termorestringente, esistono altre soluzioni affidabili o nel tempo la giunzione si ossida comunque? Grazie

...

basta mettere connettore stagno con protezione IP65
ad esempio

https://www.amazon.it/YETOR-Con...



In risposta al messaggio di Itinerante15 del 13/10/2023 alle 17:32:06

Salve, ho un pannello solare parzialmente oscurato da condizionatore. L'installatore all'inizio voleva spostarlo, ora mi dice che una giunzione (il filo è corto) potrebbe ossidarsi con ristagno d'acqua e salsedine. Se è

vero, come fa chi collega in pannelli in serie? L'installatore vorrebbe usare un termorestringente, esistono altre soluzioni affidabili o nel tempo la giunzione si ossida comunque? Grazie

...

I cavi si allungano con connettori mc4 che sono stagni.

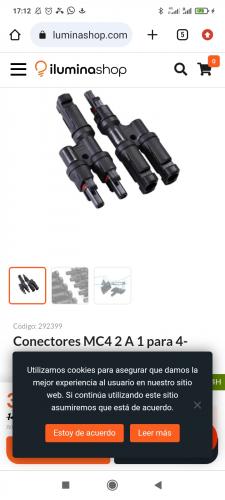

Esistono anche già pronti per il parallelo a 2 o a 3 etc etc.

Altrimenti apri la scatola del pannello e metti i cavi a partire da lì. Dovrebbero essere crimpati ma spesso sono anche saldati.. comunque non è necessario.basta allungarli.


Questo installatore non credo sappia molto di installazioni solari. Negli impianti civili i cavi sono tutti giuntati all aperto con connettori mc4 perché ogni pannello già viene con i 2 cavi con mezzo connettore mc4.

Non solo serie, ma pure PARALLELO come ho detto.

Se lui ha in mente una giunzione con mammut o qualsiasi altro metodo sbaglia.

Inoltre a essere maniaci puoi annegare i connettori mc4 in una scatola con gel..ma sarebbe una cosa inutile.

Per il parallelo



Classici singoli per la serie o giuntare cavi

In risposta al messaggio di Itinerante15 del 13/10/2023 alle 21:57:26

Grazie, giro all'installatore

La questione dell' ombra è molto importante. Specialmente in inverno dove il sole è basso.

Bastano pochissime celle in ombra per uccidere tutto il pannello..se l.ombra copre una cella su ogni fila tra i diodi di bypass il pannello non fa niente quasi.  Se copri mezzo pannello halfcut, o parte di mezzo pannello halfcut (che sono 2 moduli in parallelo) hai sempre metà produzione o più.

Anche se copri 10 celle su una sola fila del diodo di bypass, hai più produzione che se copri solo 3 celle su tutti i diodi di bypass. Credo.

Ho visto pannelli più bassi delle barre portatutto, e una ombra sottilissima uccidere 2 pannelli quasi del tutto per esempio.

In caso di ombra parziale è anche utile avere un regolatore Mppt buono che possa cercare il punto MPP vero.. perché con piccole ombre parziali si possono creare più punti MPP appareenti e se il regolatore fa solo l inseguimento non trova il nuovo punto MPP reale, che a causa dell' ombra parziale ha fatto un salto di parecchi volt..
Nuovo punto che per esempio può essere a 20v su un pannello che normalmente ha la MPP a 40v. Se un regolatore non fa regolarmente scansioni complete della curva di tensione e corrente, non lo trova quello a 20v.
Se solo insegue la vecchia MPP, Appena vede la potenza scendere provando,  torna al vecchio MPP..ma dovrebbe insistere fino a 20v e vedrebbe la potenza risalire oltre al vecchio punto MPP.

In questo caso a 40v porduce meno che a 20v..a qualsiasi tensione diversa da 20v porduce meno in realtà.

Col regolatore Pwm il problema non si pone, perché tanto sta sempre in un punto sbagliato, visto che userà il pannello solamente a tensione batteria, quando è richiesta la massima potenza disponibile.

Ergo non estrae mai il massimo potenziale dal pannello.

Anzi, paradossalmente, un regolatore Pwm può trovarsi casualmente al giusto punto MPP solo in caso di strane ombre parziali che modificano la MPP a 13-14v. E lui è per forza sempre a 13-14v.

Ma in tutti i casi normali, un pannello da Camper ha la massima resa a 18-20v e il regolatore Pwm non lo porta mai a quella tensione.

Peggio ancora su pannelli a 60 o 72 celle con la MPP a 30-40w..il pwm sta sempre a 13-14.
E ho visto Pwm usati con pannelli a 60 celle




In risposta al messaggio di Itinerante15 del 13/10/2023 alle 21:57:26

Grazie, giro all'installatore

Io inizierei a cercare un altro installatore.

In risposta al messaggio di Dbdcm 5 del 14/10/2023 alle 07:38:18

Io inizierei a cercare un altro installatore.

O Itinerante, si vuole fare tutto da solo ma non ce lo dice!    oppure si è affidato a uno che è meglio cambiarlo..

Dai non esageriamo... Magari l installatore non aveva voglia o aveva paura di fare danni.

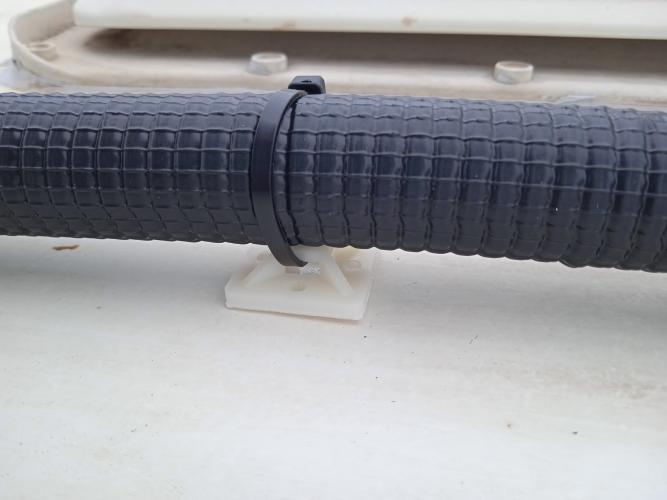

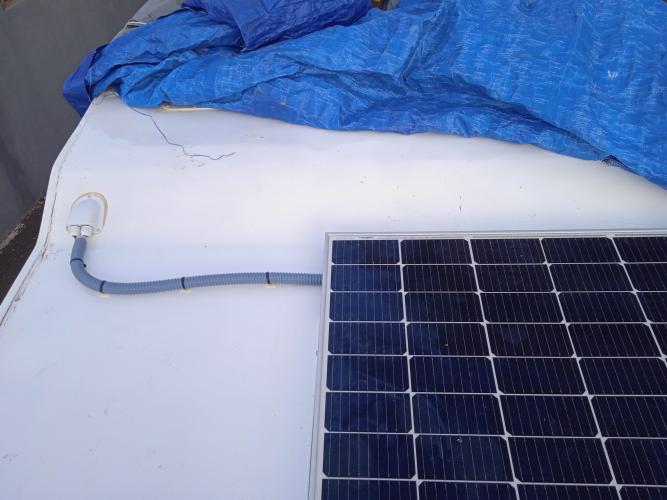

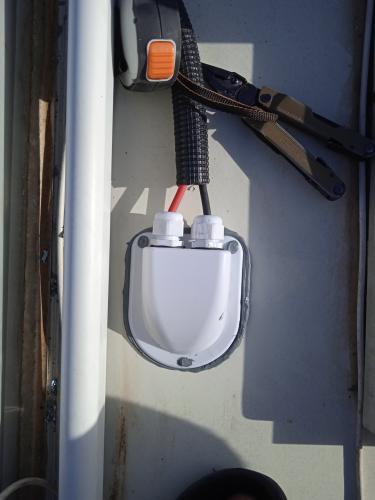

Comunque io ho il mio metodo.. metto sempre un corrugato . E sigillo ingresso e uscita dei cavi. Sigillo anche gli ingressi teoricamente con guarnizione del passacavi. Dall' interno e dall' esterno.

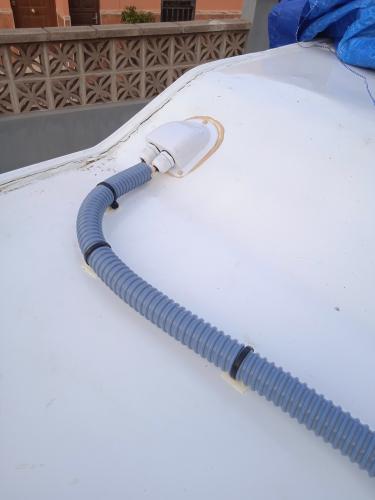

Il corrugato lo fisso al tetto con tacchetti adesivi e fascette..non con pasticci di sigillante come ho visto fare.

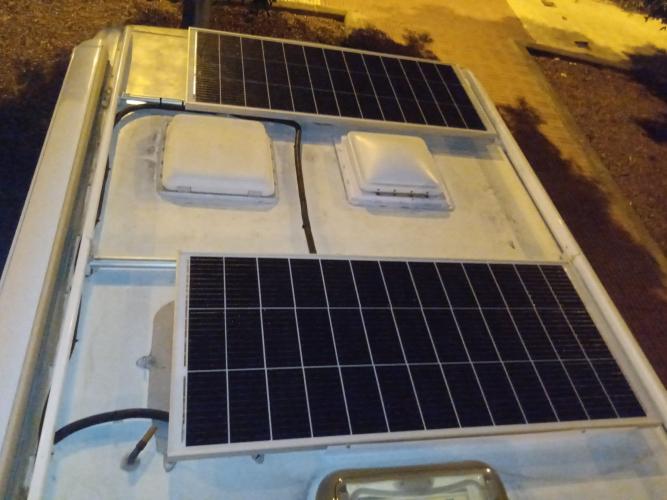

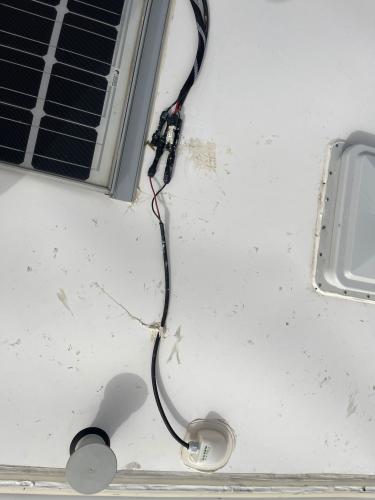

La giunzione con mc4 se non sta nel corrugato, la infilo sotto il pannello sempre fissata con fascetta.
Niente viti ne per il passacavi ne pannelli. E ne ho visti parecchi messi con viti..anche i passacavi. Ma non serve a niente se non ad aumentare la possibilità di infiltrazione.

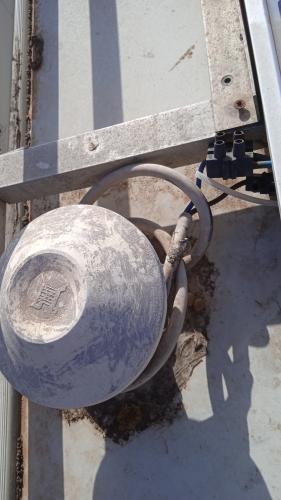

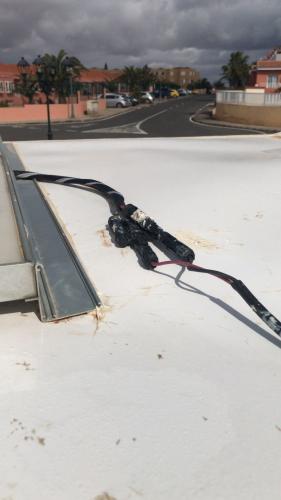

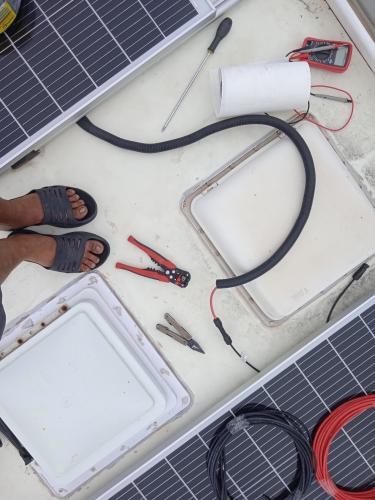

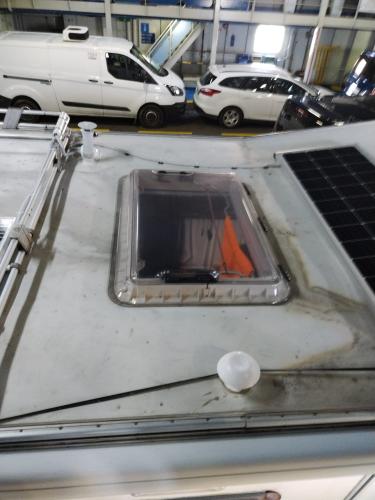

Qui sotto si vedono cavi volanti impiastricciati di sigillante,e barre a L messe al contrario.. sicuramente fatto da un noto installatore.

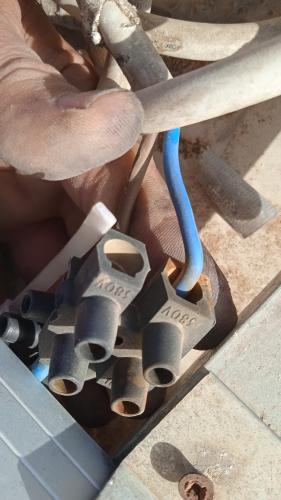

poi un pannello con mammut ovviamente tutti arrugginiti, spero non da un professionista..
E un pannello a livello più basso delle barre portatutto. Nonché cavi mezzi volanti.

In risposta al messaggio di Itinerante15 del 14/10/2023 alle 10:55:12

Interessante l'idea del corrugato

Lo metto solo per proteggere i cavi dal sole..e non solo io ma anche un installatore scrupoloso.

I cavi che vedi nelle foto mie rossi e neri sono già cavi solari da esterno con doppio isolamento. Però col corrugato stai ancora più sicuro.


Ci sono quindi cavi che possono stare sul tetto al sole da soli. Basta essere sicuri che non ti mettono cavi da interni...

In risposta al messaggio di Hunter85 del 14/10/2023 alle 11:08:38

Lo metto solo per proteggere i cavi dal sole..e non solo io ma anche un installatore scrupoloso. I cavi che vedi nelle foto mie rossi e neri sono già cavi solari da esterno con doppio isolamento. Però col corrugato stai ancora più sicuro. Ci sono quindi cavi che possono stare sul tetto al sole da soli. Basta essere sicuri che non ti mettono cavi da interni...

Il corrugato, come soluzione è perfetto, meno, riguardo la mia esperienza è quella dei connettori MC4., a me si sono cotti con il sole..., le giunzioni in parallelo dei pannelli, che ho rimosso..., con gli appositi connettori multipli, si sbriciolavano.
Ho tolto il cavo originale ed ho saldato, direttamente sulla scatola di giunzione, i nuovi cavi, dove non riuscivo..., ho comunque tolto gli MC4 e saldato ed isolato i cavi.
Saluti.

In risposta al messaggio di Itinerante15 del 14/10/2023 alle 10:17:27

L'idea di spostare il pannello lontano dal climatizzatore è stata sua. Poi ha cambiato idea forse per terminare prima il lavoro. Un altro installatore mi aveva detto che era meglio evitare giunzioni, ma come avete detto

gli MC4 si usano continuamente e si può anche aggiungerre una scatolina IP68. Dove si trova ora il pannello soffre perché a meno di non avere il sole allo zenith il climatizzatore crea un'ombra parziale. Lo porto dietro e vicino al clima metto un pannello più stretto di 10 cm

...

E fai bene anche poca ombra puo inficiare la produzione

In risposta al messaggio di ezio55 del 14/10/2023 alle 13:35:32

Il corrugato, come soluzione è perfetto, meno, riguardo la mia esperienza è quella dei connettori MC4., a me si sono cotti con il sole..., le giunzioni in parallelo dei pannelli, che ho rimosso..., con gli appositi connettori

multipli, si sbriciolavano. Ho tolto il cavo originale ed ho saldato, direttamente sulla scatola di giunzione, i nuovi cavi, dove non riuscivo..., ho comunque tolto gli MC4 e saldato ed isolato i cavi. Saluti.

...

Beh io gli mc4 li infilo nel corrugato se possibile oppure SEMPRE, sotto il pannello. Dopo 5 anni al sole i miei erano perfetti. Erano sotto il pannello. Io nei pannelli che ho messo , anche ad altra gente,non li ho mai lascati al sole.
O dentro corrugato o sotto il pannello.

Sai bisogna vedere anche la qualità.

Ci sono. Mc4 a 5 euro cadauno, e mc4 a 50 centesimi cadauno.

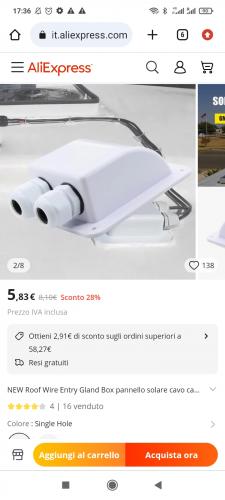

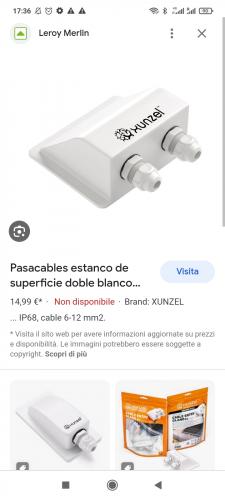

Stesso discorso per i passacavi solari per camper.

Io ho montato vari di quelli da 5 o 6 euro... uguali a quelli di AliExpress.

Poi ne ho montati 2 di quelli che vende Leroy Merlin con la marca per il solare che hanno loro (xunzel... non produce nulla comunque).
Beh costa 13 euro uno, e la plastica pesa il triplo di quelli economici ed è molto diversa alla vista e al tatto. Pure la forma è diversa .



Tutti gli impianti che vedo in Spagna dei benzinai, Lidl, Ikea, e fabbrichette varie (perché tutte queste cose hanno ormai il solare), hanno i connettori mc4 tra i pannelli in serie. Ovviamente sono sempre attaccati dietro al pannello. Quindi in parte al riparo dal sole.


Ma ormai il materiale super scadente fa da padrone..su Amazon è tutta porcheria cinese.

Penso che per  un installazione civile di una fabbrica , da 200 kW, o un campo fotovoltaico tipo quelli che ci sono a Tenerife per la rete elettrica, non usano mc4 super scadenti. Poi non so.

Ma sicuramente c'è plastica e plastica e mc4 omologati e non.

Vedo che in alcuni siti specializzati indicano le omologazioni (tuv, roja etc etc) e la resistenza agli UV all aperto per 25 anni.

In risposta al messaggio di Itinerante15 del 14/10/2023 alle 10:17:27

L'idea di spostare il pannello lontano dal climatizzatore è stata sua. Poi ha cambiato idea forse per terminare prima il lavoro. Un altro installatore mi aveva detto che era meglio evitare giunzioni, ma come avete detto

gli MC4 si usano continuamente e si può anche aggiungerre una scatolina IP68. Dove si trova ora il pannello soffre perché a meno di non avere il sole allo zenith il climatizzatore crea un'ombra parziale. Lo porto dietro e vicino al clima metto un pannello più stretto di 10 cm

...

Come ho detto tutti i pannelli nelle installazioni civili sono giuntati..non si mettono a ricablare le scatole dei pannelli su centinaia di pannelli sul tetto di una fabbrica .

I pannelli civili si vendono con spezzone di cavo corto per la serie, già con mc4..non ci sono modi alternativi nel mercato.

Eventualmente mettere i 2 mc4 in una scatola di derivazione è una precauzione in più..ma deve essere per esterni al sole.. altrimenti si distrugge ben prima.degli mc4.

Lasciare un pannello con ombra di un climatizzatore che magari fa perdere 200 wattora al giorno per non allungare i cavi mi sembra una sciocchezza .

Sicuramente è per finire prima. O non prendersi la responsabilità di staccare il pannello e tutto il resto.

Poi devi valutare tu l ombra quando arriva.
