Ancora diodo-resistenza 2

In risposta al messaggio di Mcpatrizia del 26/03/2018 alle 19:33:26

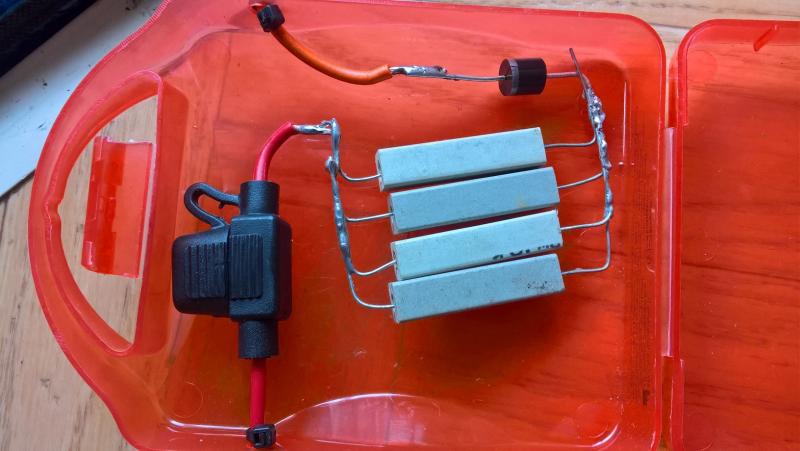

Montato e funzionante, 4 resistenze da 1 omh e un diodo da 6, adesso a batterie direi cariche da circa 0,8, sulla batteria motore ho un'antifurto. Ho notato che se inserisco le chiavi nel quadro aumenta l'amperaggio. Quindi

ho fatto un pò di prove, acceso luci, abbaglianti, ventole sia con motore acceso sia a motore spento, si è bruciato il fusibile. E' normale? Michele

...

Si perché è aumentata la differenza di tensione tra BS e BM.

Con una resistenza da 0,25 Ohm, il diodo da 6A è proprio al limite. Se non si è già bruciato, può farlo a breve. Ti consiglio di sostituirlo con altro più potente (almeno 10A, ma non disdegnerei un 20A).

Se non aumenta il valore del fusibile o aumenta il valore della resisteria il problema persiste.

In risposta al messaggio di Mcpatrizia del 26/03/2018 alle 21:33:27

Ma il fusibile è saltato per quello che ho fatto io, in un uso normale del mezzo non succede, a meno che non ci siano problemi alle batterie. Ho fatto con 4 resistenze perchè mi sembrava che fosse più sicuro in caso di problemi alle batterie. Se elimino una o due resistenze cosa succede? Non so nulla di elettronica...

Certo che il fusibile è saltato per quello che hai fatto tu .
La batt.M. ha raggiunto una tensione più bassa della batt.S. di 0.25 V ogni Amper circolante alla quale va aggiunta la caduta di tensione del diodo (circa 0.6V) quindi se il fuse è da 4  la differenza era di 1.6 V.
potresti togliere una resistenza e andare a 0.33 ohm.

In risposta al messaggio di Mcpatrizia del 26/03/2018 alle 20:39:45

Tipo questo?

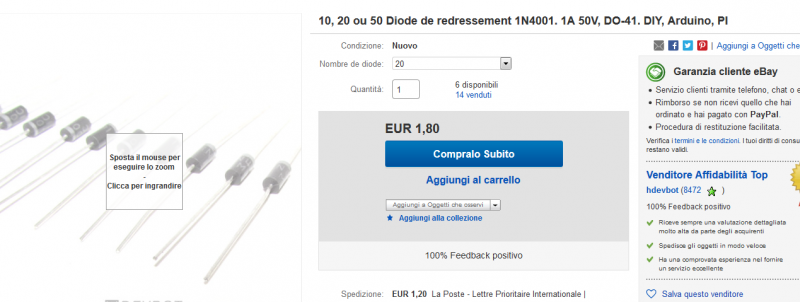

Il diodo in figura è da 1A e 50V,, quindi di corrente inferiore a quello che hai usato. Qui serve un diodo tipo quello che trovi nel link:

https://www.ebay.it/itm/1-pc-BY...

oppure, meglio secondo me, un diodo Shottky come questo:

https://www.ebay.it/itm/B20200-...

 Nel secondo caso, quello del diodo Shottky, è opportuno togliere una delle tre resistenze, per limitare la corrente che scorre tra le due batterie.

In risposta al messaggio di Mcpatrizia del 26/03/2018 alle 19:33:26

Montato e funzionante, 4 resistenze da 1 omh e un diodo da 6, adesso a batterie direi cariche da circa 0,8, sulla batteria motore ho un'antifurto. Ho notato che se inserisco le chiavi nel quadro aumenta l'amperaggio. Quindi

ho fatto un pò di prove, acceso luci, abbaglianti, ventole sia con motore acceso sia a motore spento, si è bruciato il fusibile. E' normale? Michele

...

Hai scritto:
Ho notato che se inserisco le chiavi nel quadro aumenta l'amperaggio. Quindi ho fatto un pò di prove, acceso luci, abbaglianti, ventole sia con motore acceso sia a motore spento, si è bruciato il fusibile. E' normale?

E' normale. E' normale anche se metti una resistenza da 0.5 Ohm ed un diodo da 20A; in quella situazione l'intensità di corrente supera benissimo i 20A, specialmente se l'efficacia della batteria motore non è più al massimo. Accendere gli abbaglianti è già un carico notevole ma la ventola da la mazzata definitiva. La stessa situazione si verifica anche con la messa in moto ma essendo il tempo breve il fusibile non interviene. Personalmente, da quando è stata ideata questa soluzione del diodo più resistenza, ho sempre usato una resistenza da 0.25 Ohm (quattro in parallelo da 1 Ohm 40 watt, con due diodi da 6A in parallelo) sui due camper che ho avuto e sia sui camper dei miei conoscenti che, venuti a conoscenza di questa possibilità, mi hanno chiesto aiuto per adeguarsi ed a nessuno è mai accaduto quello che riferisci perché nessuno, fortunatamente, si è preso la briga di sottoporre quel fusibile e quel diodo a questo eccessivo ed inutile lavoro.

Giovanni

Avevo indicato da 0,47 a 0,68 Ohm, quella resistenza è la metà.

http://www.m48.it/diodoresisten...

Quindi DUE resistenze ma al limite anche UNA SOLA va bene., di sicuro NON QUATTRO.
Questo circuito serve a mantenere carica la BM contrastando le sole autoscariche, evitate di aumentare la corrente da BS a BM

E soprattutto ricordate che più corrente non è affatto meglio !

Marco.

In risposta al messaggio di Emme48 del 27/03/2018 alle 14:18:31

Avevo indicato da 0,47 a 0,68 Ohm, quella resistenza è la metà. Quindi DUE resistenze ma al limite anche UNA SOLA va bene., di sicuro NON QUATTRO. Questo circuito serve a mantenere carica la BM contrastando le sole autoscariche, evitate di aumentare la corrente da BS a BM E soprattutto ricordate che più corrente non è affatto meglio ! Marco.

Scusa il disturbo (avevo provato a scrivere sul sito) ma volevo alcune delucidazioni:
il diodo deve essere almeno da 10 ampere oppure come raffigurato può andare bene anche da 6?
il filo va bene da 4mm2?
grazie

In risposta al messaggio di Mcpatrizia del 27/03/2018 alle 19:54:26

Per non litigare ho tolto una resistenza così ho un impianto che è una via di mezzo tra Giovanni ed Emme 48, che ringrazio per la cortesia e pazienza, Poi con calma ho qualche centinaio di domande riguardo ai pannelli solari...

Preparatevi Grazie ancora Ancora una domanda, il tutto si attiva quando c'è differenza di tensione tra le due batterie, ma la batteria servizi deve avere una certa tensione o no, nel senso se non c'è nulla che ricarica le batterie il diodo resistenza si attiva? Ma quante non nè so...

...

Normalmente con il diodo + resistenza di emme48 se c'è una differenza superiore a 0.6 volt tra batteria servizi e batteria motore, la batteria servizi riversa sulla batteria motore, anche senza essere alimentata. Può succedere ad esempio, che tornati da un viaggio la batteria motore sia più carica della batteria servizi ma ( sempre per esempio ) scaricandosi più in fretta a causa dell'antifurto, delle memorie dell'autoradio, delle centraline motore, etc. dopo due-tre giorni scenda di 0.6 volt sotto al voltaggio della batteria servizi ed ecco che il diodo + resistenza incomincerà a trasferire corrente da una all'altra sempre però mantenedo il gap di 0.6 volt, il tutto senza alimentare la batteria servizi.

In risposta al messaggio di Roby964 del 17/04/2018 alle 23:40:37

Scusa il disturbo (avevo provato a scrivere sul sito) ma volevo alcune delucidazioni: il diodo deve essere almeno da 10 ampere oppure come raffigurato può andare bene anche da 6? il filo va bene da 4mm2? grazie

Il filo lo calcoli in base al fusibile che ci metti.
1,5 mm quadri basta e avanza ma siccome è il minimo di legge ci metti quello.

Per il valore del diodo segui lo schema...

http://www.m48.it/diodoresisten...

Marco.

In risposta al messaggio di Emme48 del 18/04/2018 alle 10:53:08

Il filo lo calcoli in base al fusibile che ci metti. 1,5 mm quadri basta e avanza ma siccome è il minimo di legge ci metti quello. Per il valore del diodo segui lo schema... Marco.

Caro Marco ti ringrazio di cuore per la risposta
Come ti avevo scritto il problema sta proprio nello schema. Infatti su di esso c’è scritto 6 ampere mentre al punto tre parli di un diodo da almeno 10 ampere (io, infatti, guardando lo schema ho comprato il 6 ma poi, leggendo bene il tutto, ho visto che indicavi almeno 10 ampere).
Al momento non ricordi le caratteriestiche della resistenza ma te lo saprò dire
Grazie ancora
Roby

In risposta al messaggio di Roby964 del 20/04/2018 alle 23:59:02

Caro Marco ti ringrazio di cuore per la risposta  Come ti avevo scritto il problema sta proprio nello schema. Infatti su di esso c’è scritto 6 ampere mentre al punto tre parli di un diodo da almeno 10 ampere (io, infatti,

guardando lo schema ho comprato il 6 ma poi, leggendo bene il tutto, ho visto che indicavi almeno 10 ampere). Al momento non ricordi le caratteriestiche della resistenza ma te lo saprò dire  Grazie ancora Roby

...

Se il fusibile è da 4 ampere il diodo da 6 basta.
Da 10 è meglio.

Il mio è da 60 ampere perchè lo avevo gratis.

Marco


In risposta al messaggio di Emme48 del 22/04/2018 alle 11:01:14

Se il fusibile è da 4 ampere il diodo da 6 basta. Da 10 è meglio.  Il mio è da 60 ampere perchè lo avevo gratis. Marco

Salve a tutti sono Francesco,
volevo fare sto benedetto diodo perchè il relè delle scheda è saltato e non carica più a 220v la bm.
se metto un fusibile da 5A che ne ho uno scatolone pieno? posso tenere tutto uguale o dovrei aumentare il diodo? tipo meterne uno da 10.
